在半导体划切生产中是不是总被这些问题折磨？主轴安装偏差导致刀槽变宽、承片台选错刮伤薄晶圆、刃具匹配不当引发崩边、参数乱调效率骤降…… 作为半导体封装的关键工序，

划切工艺的 “精准度 + 适配性” 直接决定良率 —— 数据显示，划切环节的崩边、刀痕偏差等缺陷，会导致良率损失 5%-12%，而精准匹配工艺参数后，良率可飙升至 99% 以上！


今天这篇干货拆解划片机划切工艺的核心逻辑，从划切原理到五大关键影响因素（主轴、水源、承片台、刃具、划切参数），再到避坑指南，全是可落地的实操技巧！不管是半导体产线主管、

工艺工程师还是设备维护员，收藏起来直接对标生产，让崩边、刀槽宽、效率低等痛点清零，产能翻倍～


一、先搞懂：划片机划切的核心逻辑 ——“强力磨削 + 精准协同”

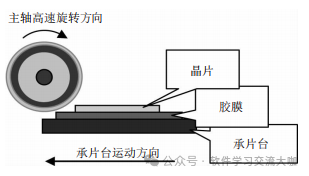

划片机的划切机理是 “强力磨削”，简单说就是 “主轴带刀高速转，承片台带晶圆直线动”：


核心结构：以空气静压电主轴为执行元件，转速 3 万 - 6 万转 / 分；承片台承载晶圆，沿划切线方向匀速运动，将晶圆分裂成独立芯片；

关键要求：主轴旋转精度、承片台运动平稳性、刃具锋利度、冷却效果，任何一环偏差都会导致划切失效；

核心痛点：崩边（正面 / 背面）、刀槽宽度超标、晶圆刮伤、刃具磨损过快、划切效率低。

划重点：划切的本质是 “力与速度的平衡”—— 主轴转速、刃具特性、划切速度 / 深度必须精准匹配，否则再贵的设备也出不了好产品！



二、五大关键因素拆解：每个细节都决定划切质量（附实操建议）


1. 主轴：划切的 “动力核心”，精度差一点，崩边多一片


主轴是划切质量的 “定海神针”，其分类、安装精度、转速直接影响刀痕和崩边，文档里的细节全是干货：

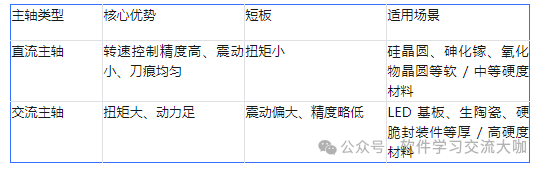

（1）主轴分类：直流 vs 交流，选对才高效


（2）安装精度：平行度 + 垂直度，差 5μm 就翻车


平行度影响：主轴水平度不达标，刀槽会变宽、崩边严重！案例：用 NBC-ZH 2050O-SE27HEDD 刀具划切硅晶圆（转速 3 万转 / 分、速度 20mm/s），理想刀痕 0.030-0.035mm，当水平度偏差 5μm，刀痕直接增至 0.045mm；

垂直度影响：若单侧崩边严重，大概率是主轴仰角 / 俯角超标，可根据崩边方向调整；

实操建议：每周用水平仪校准主轴，平行度≤2μm，垂直度≤3μm，避免长期运行偏差累积。

（3）转速匹配：别超刀具极限，否则刀体解体！


核心原则：主轴转速与刃具最大允许转速匹配，比如 DISCO PIA 系列刀具：

50mm（2 英寸）刀盘：最高转速＜6 万转 / 分；

75mm（3 英寸）刀盘：最高转速＜4 万转 / 分；

转速与效率：转速需和划切速度匹配，保证固定线速度（理论上转速越高，划切速度可越快），但要避开主轴震动峰值区间（可通过实验找到最佳转速点）。

2. 水源：冷却不到位，主轴 + 晶圆全报废


划片机有两路关键水源，作用不同，疏忽任何一路都可能出大问题：


（1）主轴冷却水：必须用去离子水，恒温是关键


功能：冷却主轴电机，防止高温导致主轴变形；

要求：① 水质：去离子水（避免水垢堵塞管路）；② 温度：室温恒定（建议配恒温水箱），否则刀痕会偏移；③ 维护：每 6 个月检查水路，清理水垢，否则主轴电机易损坏；

坑点：曾有厂用普通自来水，3 个月后主轴管路堵塞，维修花了 6 万元，停机 2 天。

（2）划切冷却水：按需选水质，特殊场景加附件


基础要求：优先去离子水，减少晶圆污染；

特殊需求：针对高静电敏感产品，可加入 CO₂气体调整水质电阻值，避免静电吸附粉尘。

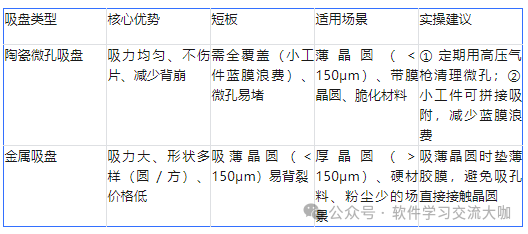

3. 承片台：吸盘选不对，晶圆直接废（陶瓷 vs 金属吸盘对比）


承片台的核心是 “均匀吸附”，两大类型各有适配场景，选错会导致吸伤、背崩：

实操案例：某厂划切 100μm 薄硅晶圆，先用金属吸盘导致背崩率 8%，换成陶瓷微孔吸盘后，背崩率降至 1%！



4. 刃具：划切的 “手术刀”，选对 + 匹配 = 崩边清零


刃具是划切质量的直接影响者，文档里的刃具分类、选择原则、参数匹配，全是实操干货：

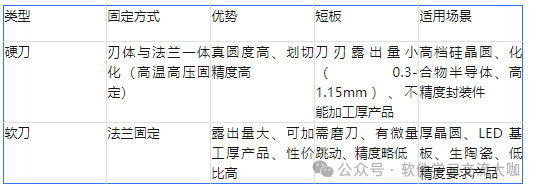

（1）刃具分类：硬刀 vs 软刀，按需选择

硬刀

软刀


（2）刃具选择核心原则：“硬材料选软刀，软材料选硬刀”


关键逻辑：硬脆材料（如陶瓷、蓝宝石）选软刀体 + 细磨粒，避免崩边；软材料（如硅、砷化镓）选硬刀体 + 粗磨粒，提升效率；

磨粒选择：崩边要求＜10μm，磨粒粒度不能超 W10（4-6μm）；追求效率可在满足崩边要求的前提下选粗磨粒（磨粒越大，磨损越小、速度越快）；

参数匹配：① 露出量：刃具露出量是厚度的 20-30 倍；② 划切深度：最佳为露出量的 1/3-1/2（或刃具厚度的 10-15 倍）。

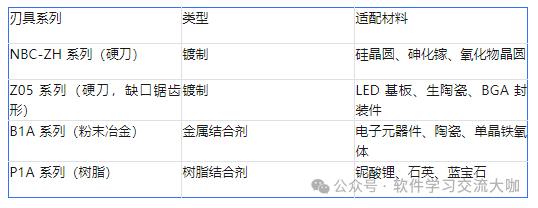

（3）常见刃具系列适配（文档重点提及）


5. 划切参数：速度 + 深度，精准匹配才高效


划切速度和深度是最后一道 “把关项”，参数乱调会导致崩边、刀槽宽、刃具磨损快：


（1）划切速度：按材料特性调整，新刀 / 新材料慢起步


核心规律：① 软材料＞硬材料；② 浅划切＞深划切；③ 脆材料（如玻璃）宜慢，避免崩边；

实操建议：① 新刀初始速度低，逐步提速（比如从 10mm/s 升至 20mm/s）；② 半黏性材料（如键合材料）速度适中，避免刃具负载过大；③ 硬材料别用太慢速度，否则刃具易钝化。

（2）划切深度：精准控制，厚硬材料用 “二次划切”


关键建议：

划透晶圆（带胶膜）：胶膜需划深 0.025-0.030mm，减少背面崩边；

不划透晶圆：精度取决于承片台平整度、主轴重复定位精度，需定期校准；

厚硬材料（如陶瓷、厚玻璃）：二次划切（第一次切总深度的 1/3），崩边减少 50%；

复合材料（硅 + 玻璃）：用两种刃具二次划切，先切表层硅，再切底层玻璃。


刀厚、刀长与划切深度的关系


三、划切工艺避坑指南：5 个高频错误，看完少走 3 个月弯路


主轴水平度 / 垂直度不校准：刀痕宽、崩边严重，建议每周校准 1 次；

主轴冷却水用普通自来水：管路结垢、主轴损坏，必须用去离子水 + 恒温；

薄晶圆用金属吸盘：背崩率飙升，优先选陶瓷微孔吸盘；

硬材料选硬刃具：崩边超标，记住 “硬材料选软刀，软材料选硬刀”；

划切厚材料一次切透：刃具负载过大、崩边严重，采用二次划切。

四、总结：划切良率的核心 ——“精准匹配 + 定期校准”


划片机划切工艺的本质，是 “主轴（动力）+ 刃具（工具）+ 承片台（承载）+ 参数（协同）” 的精准匹配，再加上水源冷却的保障。想要良率 99%，记住 3 个核心：


选对部件：主轴、吸盘、刃具按材料特性匹配；

校准到位：主轴、承片台定期校准，避免偏差累积；

参数适配：速度、深度按材料和刃具特性调整，不盲目追求效率。

随着半导体封装向 “更薄、更小、更高精度” 发展，划切工艺的细节把控会越来越重要 —— 提前掌握这些实操技巧，才能在产线竞争中占据优势！
