寿命翻倍+粗糙度达标！EHWA晶圆背磨轮全攻略，6-12寸晶圆适配不踩坑

一、先搞懂：EHWA 背磨轮核心基础信息（直接抄）

作为半导体晶圆背磨主力款，覆盖粗磨到精磨全流程，关键信息一目了然：

1.适配场景：6/8/12 寸晶圆背磨（Z1 粗磨、Z2 精磨），适配中高端封装需求

2.适配设备：DISCO（DFG841）、OKAMOTO（VG502、GNX200/300）、TSK、G&N 等主流磨机

3.核心型号规则：

1.前缀：R=Z1 粗磨，F=Z2 精磨

2.中间：数字 = 磨粒尺寸（如 2000=D4/6#2000）

3.后缀：结合剂类型（SWA = 耐磨树脂、SWB = 自由切削树脂、VA = 微孔陶瓷）

4.尺寸规格：直径 Φ200~Φ350mm，宽度 2-5mm，高度 5-7mm，按需匹配设备

5.核心优势：均匀多孔结构 + 精准磨粒分布，兼顾长寿命、低阻力、优表面质量

划重点：三星、海力士、日月光等大厂都在用量产，兼容性和稳定性经过实战验证！

二、硬核亮点：3 大核心优势秒杀竞品

1. 结构制胜：均匀多孔 = 排屑 + 散热双 buff

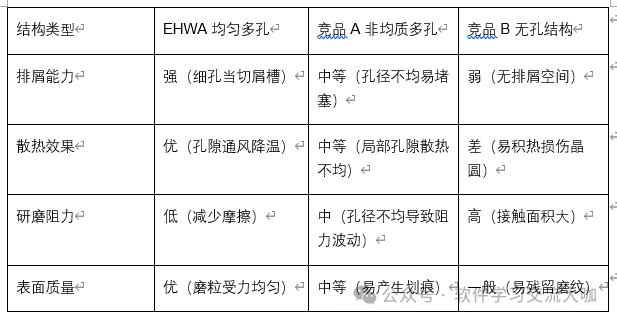

EHWA 背磨轮采用 “均质细孔多孔结构”，对比竞品优势明显：

2. 磨粒精准：尺寸分布集中 = 表面质量稳

EHWA 对金刚石磨粒严格控温控分布，核心指标碾压杂乱竞品：

6.磨粒尺寸范围：2-12μm，几何平均尺寸 5.255μm，中位数 5.348μm

7.分布特点：98.1% 的磨粒集中在目标区间，偏斜度 - 0.128，分布均匀无极端值

8.核心好处：研磨时磨粒受力一致，晶圆表面粗糙度 Ra 最低达 0.01μm，无划痕、无崩边

3. 结合剂多样：按需匹配工艺需求

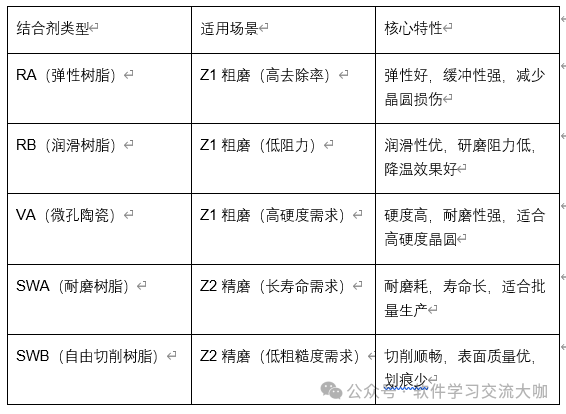

不同结合剂特性不同，按工艺选对不踩坑：

三、实测封神：数据说话，寿命 + 质量双碾压

对比多款竞品，EHWA 在不同设备、不同晶圆尺寸下表现都能打，核心实测数据如下：

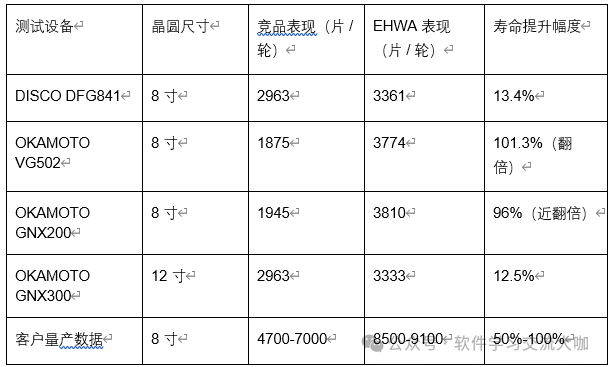

1. 寿命对比：最多翻倍，换轮成本大减

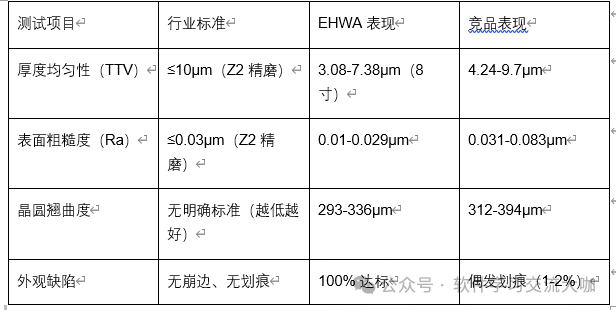

2. 表面质量：TTV + 粗糙度双达标

划重点：相同研磨参数下，EHWA 既能多加工数千片晶圆，又能让表面质量更稳定，良率直接拉满！

四、实操攻略：设备专属参数表（直接对接量产）

按设备型号整理最优参数，新手不用调参直接用：

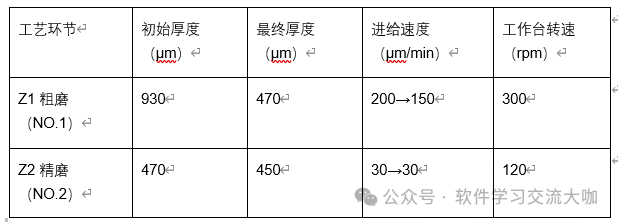

1. DISCO DFG841（8 寸晶圆）

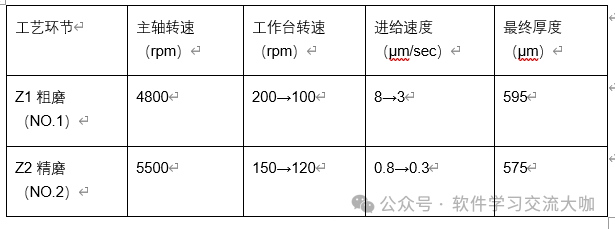

2. OKAMOTO GNX200（8 寸晶圆）

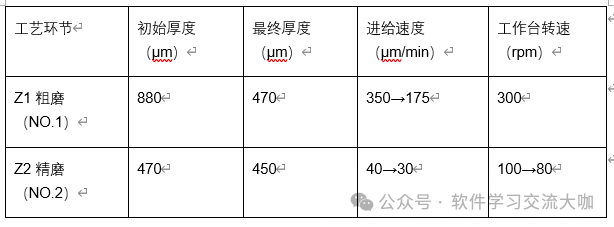

3. OKAMOTO GNX300（12 寸晶圆）

避坑提示：精磨时建议开启 “火花 - out”（3 转 / 10 秒），进一步提升表面均匀性，减少划痕风险！

五、新手避坑 3 要点 + 选型建议

1. 避坑关键点

9.选型别只看磨粒尺寸：Z1 粗磨选大颗粒（#325/#600）+ 陶瓷 / 弹性树脂结合剂，Z2 精磨选小颗粒（#1500-#4000）+ 耐磨 / 自由切削树脂

10.尺寸别选错：按设备要求选直径（如DISCO 常用 Φ204，OKAMOTO 常用 Φ250），错配会导致安装不稳

11.存储别忽视：干燥环境存放（湿度＜60% RH），避免结合剂吸潮影响强度

2. 快速选型公式（直接套）

12.需求：高去除率 + 批量生产（Z1 粗磨）→ 型号 R-325-RA/VB + 直径 Φ250/300

13.需求：低粗糙度 + 高良率（Z2 精磨）→ 型号 F-2000-SWA/SWB + 直径 Φ204/250
