作为 DISCO 经典的减薄研磨设备，DFG8540 的安装和维护直接影响晶圆加工精度和设备寿命！这份官方基础培训文档，拆解了从布线、调平到自磨、
晶圆传输的全流程，还标注了关键标准值和避坑要点，不管是设备工程师还是新手，收藏起来都能直接用～
一、核心培训目标：4 点掌握实操关键
学习 DFG8540 的核心目的的是搞定这 4 件事，避免走弯路：
牢记安全要点，避免安装维护中的风险；

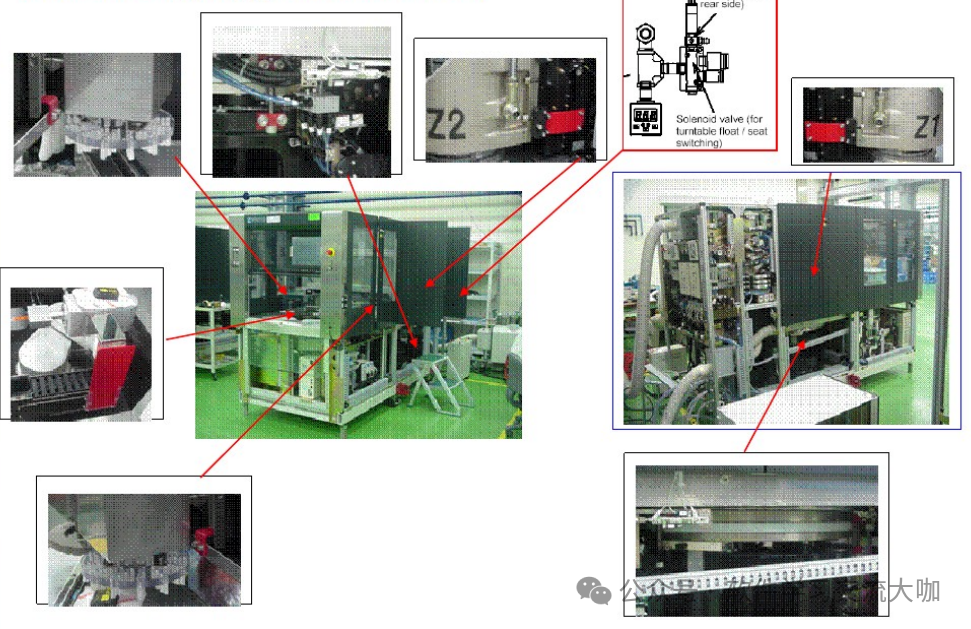

理解设备机械和电气结构，知道关键部件作用；
掌握完整安装流程，包括布线、调平、部件安装；
学会基础维护操作（自磨、参数调整），能独立处理常规问题。
最终目标：能独立完成设备安装，还能给客户做实操培训～
二、安装全流程：6 大步骤，一步都不能省
DFG8540 安装有严格的顺序和标准，按这个流程来，避免返工：
1. 前期准备：明确责任与配套
客户负责：提供压缩空气、水电供应（基础安装条件）；
施工方负责：设备预安装（研磨机、DTU、真空单元、管道）、部件间布线和配管、拆除运输夹具。

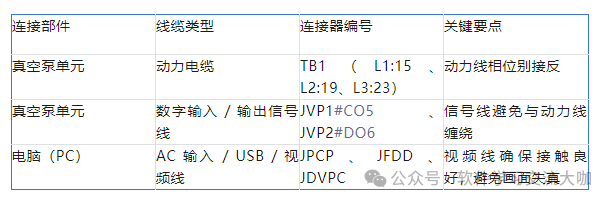

2. 关键布线：按连接器编号对接，别接错！
电气连接是安装核心，不同部件的线缆要对应正确连接器，重点看这 3 类：
可选部件（如 DTU152、增压泵）：按对应编号接线，动力电缆需核对相位（L1/L2/L3）。

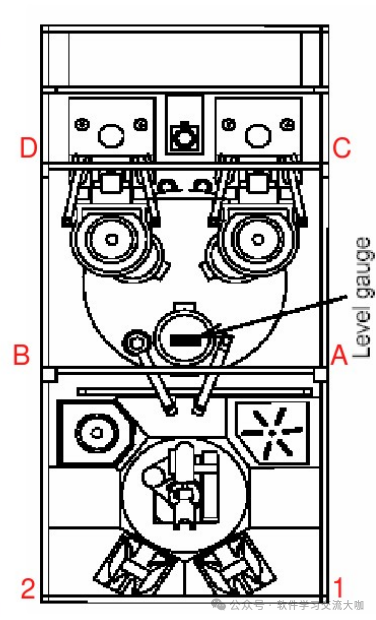

3. 设备调平：公差≤0.04mm/1000mm
调平直接影响加工精度，步骤记牢：
测量点：C/T 底座组件表面（前后、左右 4 个点）；
调整点：设备底部 4 个调节脚（A/B/C/D），禁止用其他点位调整；
标准：调平后公差＜0.04mm/1000mm，确保设备平稳无晃动。
4. 拆除运输夹具：手动供气是关键
拆除转台（T/T）运输夹具时，需手动给转台供气：
操作：按设备背面手动按钮，切换 RAE 电磁阀，再拆除夹具，避免硬拆损坏转台。
5. 开机初始化：分步激活各部件
接通设备电源，依次启动研磨机、真空单元、冷却系统；
单独初始化每个部件（主轴、机械臂、C/T 等），确认无报警后再进入下一步。
6. 后续收尾：安装 C/T 与砂轮
安装 C/T（卡盘工作台）：确保 C/T 跳动量＜50μm；
安装砂轮：先装自磨砂轮（完成修整和设置），再装标准生产砂轮，每步都要做 dress（修整）。
三、3 个关键操作：决定加工精度的核心

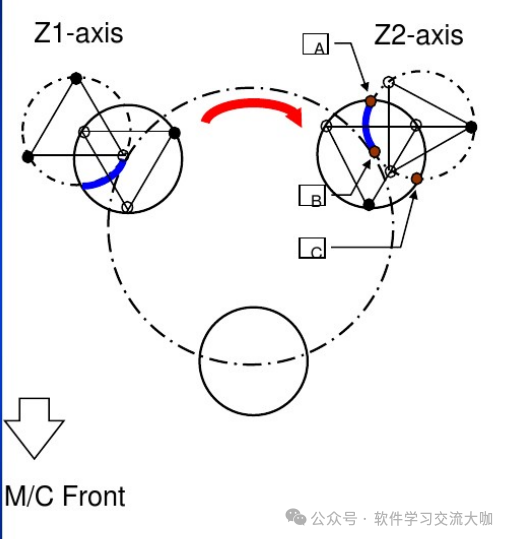

1. Self-grind（自磨）：C/T 表面平整的关键
自磨是让 C/T 表面达到加工要求的核心步骤，分 2 步走：
Step1：微调 Z2 轴，调整 C/T 底座倾斜度（标准：A:0、B:13、C:-20±5）→ 安装 C/T 和自磨砂轮→ 砂轮修整→ 执行自磨→ 检查 C/T 倾斜度（A:0、B:3~0、C:20±10）；
Step2：确认自磨 recipe→ 连接 Handy 面板→ 选择 Z2 序列→ 启动自动自磨（Auto Self）→ 设备测量各 C/T 高度→ 调
整 IPG 读数（内侧：-100μm、外侧：0μm）→ 检查 Z1 轴主轴倾斜度→ 更换为生产砂轮。
小技巧：C/T 微调 1 格 = 1μm，精准控制更省心。
2. 晶圆传输调整：5 个检查点，避免偏移
晶圆传输偏移会导致加工报废，重点检查这 5 个位置的中心对齐：
机械臂在料盒 A/B 的拾取位置（Z/X/θ/R 轴方向，8 英寸料盒标准：第一间距 25.4mm、索引间距 6.35mm）；
机械臂在定位台的拾取位置（Z/X/θ/R 轴方向，保持与定位台同高）；
T1 臂从定位台到 C/T 的传输（θ 轴方向 + 压缩量，用量角器确认中心对齐）；
T2 臂从 C/T 到旋转台的传输（θ 轴方向 + 压缩量，贴胶带画圈确认中心）；
机械臂在旋转台的拾取位置（Z/X/θ/R 轴方向，保持同高）。
3. TTV 调整：保证晶圆厚度均匀性
TTV（总厚度偏差）是核心加工指标，调整分 2 种情况：
单凸 / 单凹：通过 Z 轴上下微调修正；
双凸 / 双凹：采用双精细调整模式，固定凹面后再校准凸面，确保厚度均匀。
四、必记注意事项：3 个避坑关键
安装位置限制：自动设置（AUTO SETUP）仅支持 C/T A 和 C，手动设置仅支持 C/T B 和 C，别选错位置；
砂轮更换：每次换砂轮后必须做 dress（修整）和参数设置，否则会影响加工精度；
线缆保护：布线时避免信号线与动力线近距离平行，防止干扰导致设备报错。

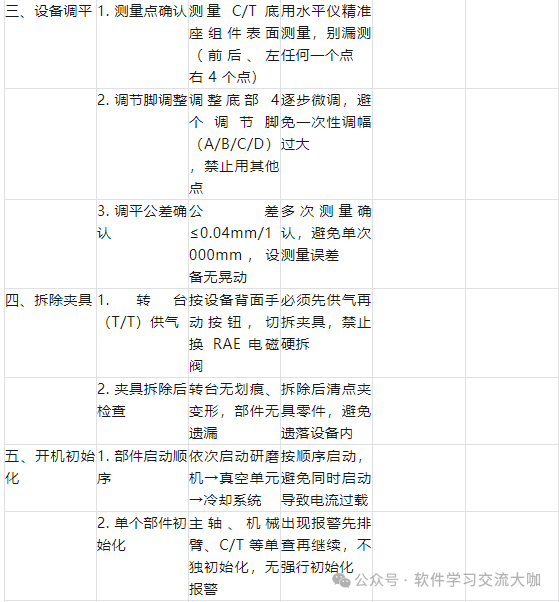

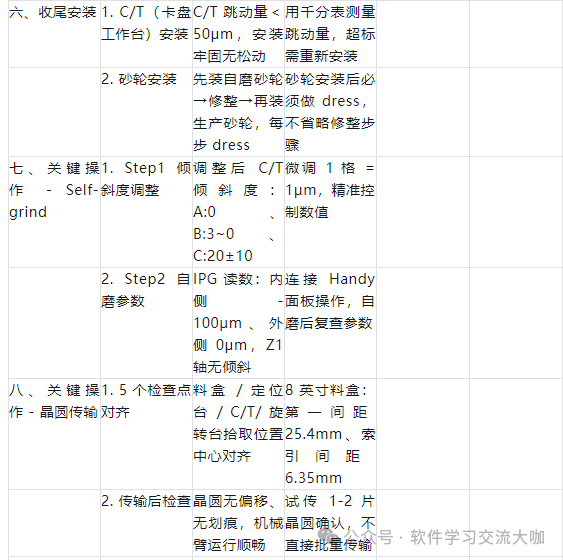

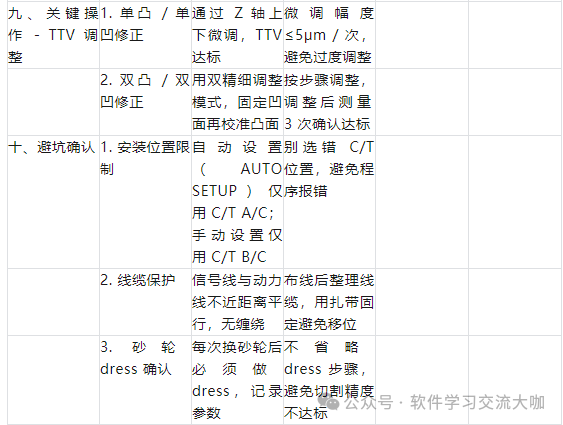

DISCO DFG8540 安装实操检查清单
使用说明：现场安装时逐项核对，“检查结果” 栏打√（合格）/×（不合格）/ 填具体数值，“备注” 栏记录异常情况或处理方式
备注栏补充：现场遇到异常时，可记录报警代码、异常现象（如 “真空泵接线后报警 E01，相位接反”），方便后续排查。
