本文深入到晶体电路与时钟网络的级别，让我们从物理与微架构两条“腿”来全面剖析CPU时钟周期的工作原理。本篇覆盖时钟来源、
倍频鎖相环（PLL）、时钟分发、门控、时钟域跨越、PVT（Process–Voltage–Temperature）变异对时钟的影响，以及在流水线设计、寄存器管理和高性能异步接口中的关键细节。
一、时钟来源：四大石英振荡器与RC振荡器

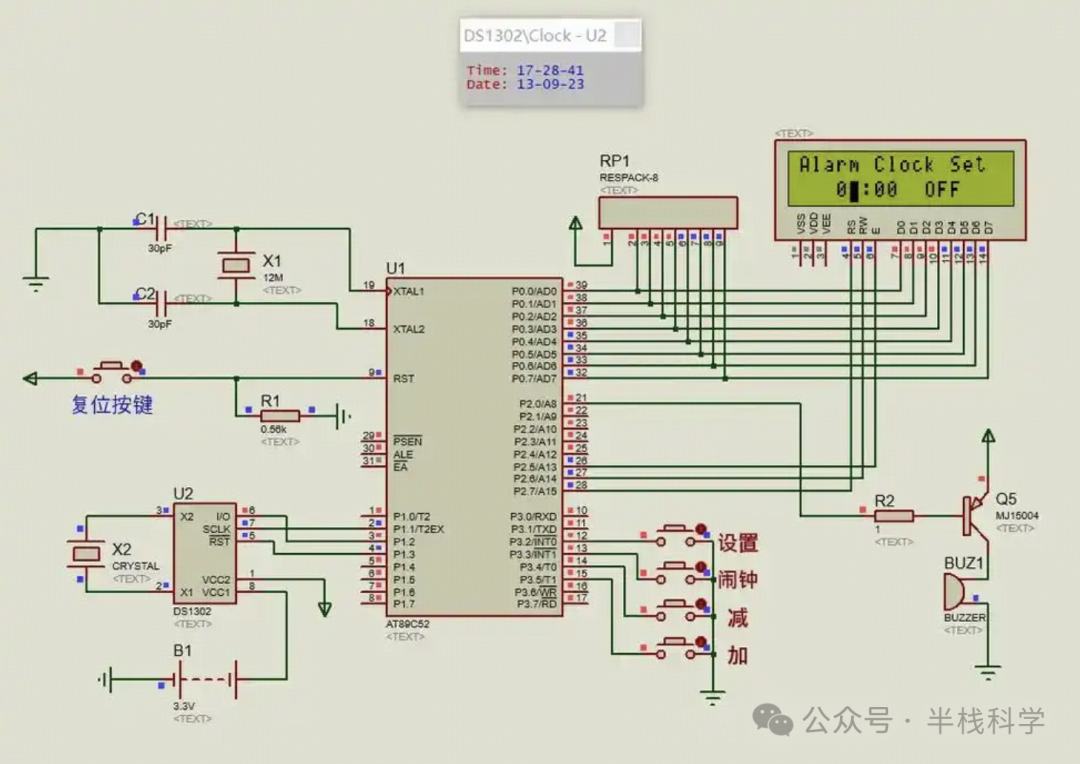

1.1 晶振（Crystal Oscillator）
原理：利用石英晶体的压电效应，在两极施加交变电压产生机械共振。
等效电路：一个并联的L–C–R支路与虚拟串联C。
频率稳定度：典型 ±20 ppm，温度补偿（TCXO）可至 ±0.5 ppm，恒温（OCXO）可至 ±0.01 ppm。
1.2 MEMS振荡器
原理：硅微机电谐振器替代石英，体积更小。
优点：抗机械振动好、出货一致性高。

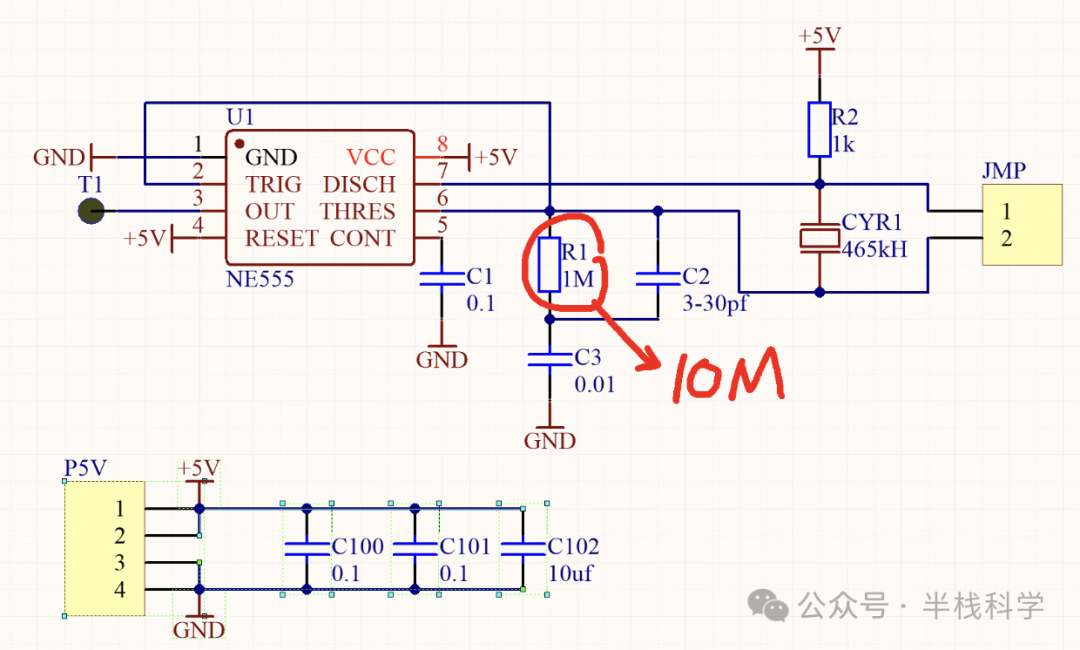

1.3 RC振荡器
结构：电阻–电容网络＋放大器，振荡频率 f≈1/(2πRC)。
优缺点：集成度最高、成本最低，但稳定度差（±1%~±5%），通常用作次级或看门狗时钟。
1.4 MEMS+PLL 集成振荡器
市场上有将MEMS谐振器后面直接集成低抖动PLL的方案，综合了稳定度与高频需求。
二、倍频与锁相环（PLL/DDL）：从低频到高频
2.1 PLL 基本结构
相位比较器（PFD）：输入参考时钟与反馈时钟的相位差检测。
电荷泵（CP）：将相位误差信号转换为电压。
环路滤波器（LF）：滤除高频噪声，生成控制电压。
压控振荡器（VCO）：电压控制振荡器，输出可调频率。
分频器（DIV）：分频反馈与参考。
2.2 锁定过程与参数
环路带宽（Loop Bandwidth, ω<sub>n</sub>）：影响锁定速度与相噪。一般数十 kHz–几 MHz。
相位噪声（Phase Noise）：VCO 输出相位抖动，影响时钟抖动。
锁定时间（Lock Time）：典型 <100 μs，快锁环可至 <10 μs。
2.3 延迟锁相环（DLL）
结构类似PLL，但无VCO，使用可调延迟线微调相位，抖动更低，锁定时间更短。常用于内存接口（如 DDR）。
三、时钟分发网络：从晶振到每个触发器
3.1 时钟树（Clock Tree）
一、二级 H-tree：对称分叉保证时钟延迟对称，减小时钟偏斜（skew）。
扇出受限：每一级驱动不得过多负载，否则增加了插入延迟和抖动。
3.2 树干 vs 簇内分发
全局时钟（Global Clock）：大范围分布，驱动跨簇的触发器（FF）。
局部时钟（Local Clock）：簇内或模块内再分叉，降低扇出。
3.3 时钟网格（Clock Mesh）
在高端 CPU/SoC 中，为了抗扰和匹配延迟，采用「网格」结构，增加冗余路径，并联金属线更粗，从而减少 IR-drop 和局部抖动。
3.4 时钟偏斜（Skew）与插入延迟（Insertion Delay）
插入延迟：时钟源到目标触发器的路径延迟。
偏斜：不同 FF 之间插入延迟差异。
优化：物理布局阶段通过 CTS（Clock Tree Synthesis）工具配合时序驱动开发，插入 buffers/CLK-gates 来平衡延迟。
四、时钟门控（Clock Gating）与功耗管理
4.1 门控原理
在 FF 级之前插入一个 AND（或 MUX）门，根据模块使能信号控制时钟是否传播。
可大幅减少不活跃模块的动态功耗。
4.2 门控品质
断态抖动（Gated Jitter）：门控逻辑引入的额外延迟与抖动。
集成方法：RTL 级明确定义时钟使能信号，后端综合时保留成专用时钟门控单元（CGU），减少非理想行为。
4.3 低功耗时钟策略
多门控域（Multiple Clock Domains）：不同功能域时钟可以独立打开/关闭。
频率降档（Clock Throttling）：在负载低时动态降低时钟分频比。
五、时钟域跨越（CDC）与时序闭合
5.1 异步时钟域跨越问题
亚稳态（Metastability）：源时钟域到目标时钟域的信号若落在 FF 的不稳定区域，可能导致寄存器无法稳定输出。

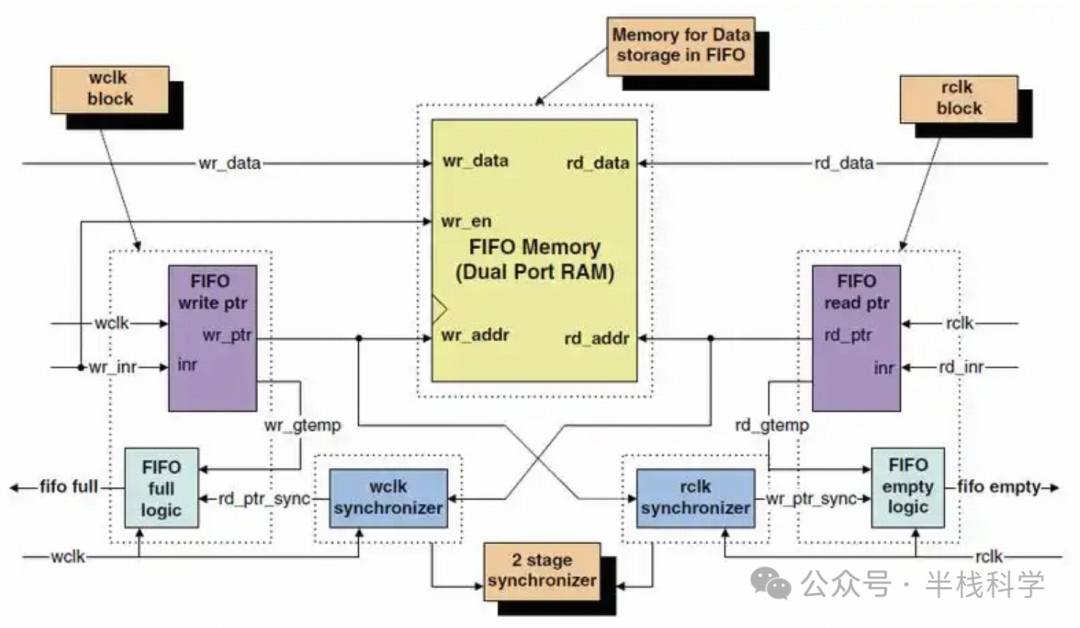

解决方案：双寄存器同步器（Two-Flop Synchronizer）、FIFO 异步队列、握手协议。
5.2 时序定界（Timing Constraints）
多时钟域 STA（Static Timing Analysis）：分别对时钟组内（"I/O timing"）与跨域路径（"false path" 或 "multicycle path"）添加约束。
设置：set_clock_groups、set_false_path、set_multicycle_path。
六、管脚到触发器：建立时序预算
在芯片的后端设计阶段（布局布线前），工程师必须根据逻辑路径和时钟频率进行时序预算（Timing Budget）。
只有确保所有信号都能在设定时钟周期内正确传输，芯片才能可靠工作。这一过程的关键，在于理解并满足Setup 和 Hold 约束。
6.1 Setup Time 与 Hold Time（建立与保持时间）
在数字电路中，**触发器（Flip-Flop, FF）**是存储单元的基础。要使数据正确被寄存器锁存，必须满足以下两个条件：
Setup Time（建立时间）
数据必须在时钟上升沿（或下降沿）到来之前的一段时间内保持稳定，不能发生变化。
否则，触发器可能读取到错误值或进入不稳定状态（Metastability）。Hold Time（保持时间）
时钟边沿到达后，数据还必须再维持一段时间不变，以确保其被正确采样。
📌 简单理解：Setup 是“早到不迟到”，Hold 是“别走太早”。
6.2 路径时序分析（Setup 与 Hold 的计算路径）
✅ 典型数据路径：
输入触发器 → 组合逻辑 → 输出触发器
关键延时组成：

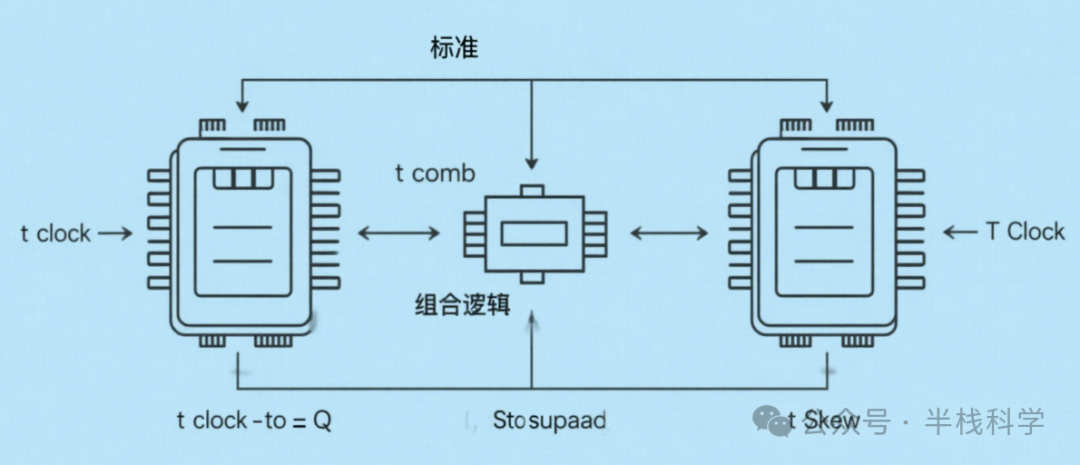

t_clk-to-Q：时钟触发器输出数据的延迟t_comb：组合逻辑的传播延迟t_setup：接收触发器的建立时间t_hold：接收触发器的保持时间t_skew：同一时钟在不同触发器之间传播的相对延迟（即时钟偏移）
✅ Setup 时间约束：
说明：从前一级触发器输出，到组合逻辑，再到后一级触发器建立，总延迟不能超过一个时钟周期，否则可能会错过时钟边沿。
✅ Hold 时间约束：
说明：时钟边沿到来后，数据不能太快传到下一级触发器，以避免数据过早变化导致采样错误。
6.3 多周期路径（Multicycle Path）
有些路径并不需要在一个时钟周期内完成传输，比如一些慢速控制信号或跨模块接口，这时可以指定该路径为多周期路径（Multicycle Path）。
✅ 多周期约束公式：
其中 n 是数据允许经过的时钟周期数。
例子：若数据路径延迟为 12ns，而时钟周期为 5ns，那么就需要设置 n=3 才能满足路径需求。

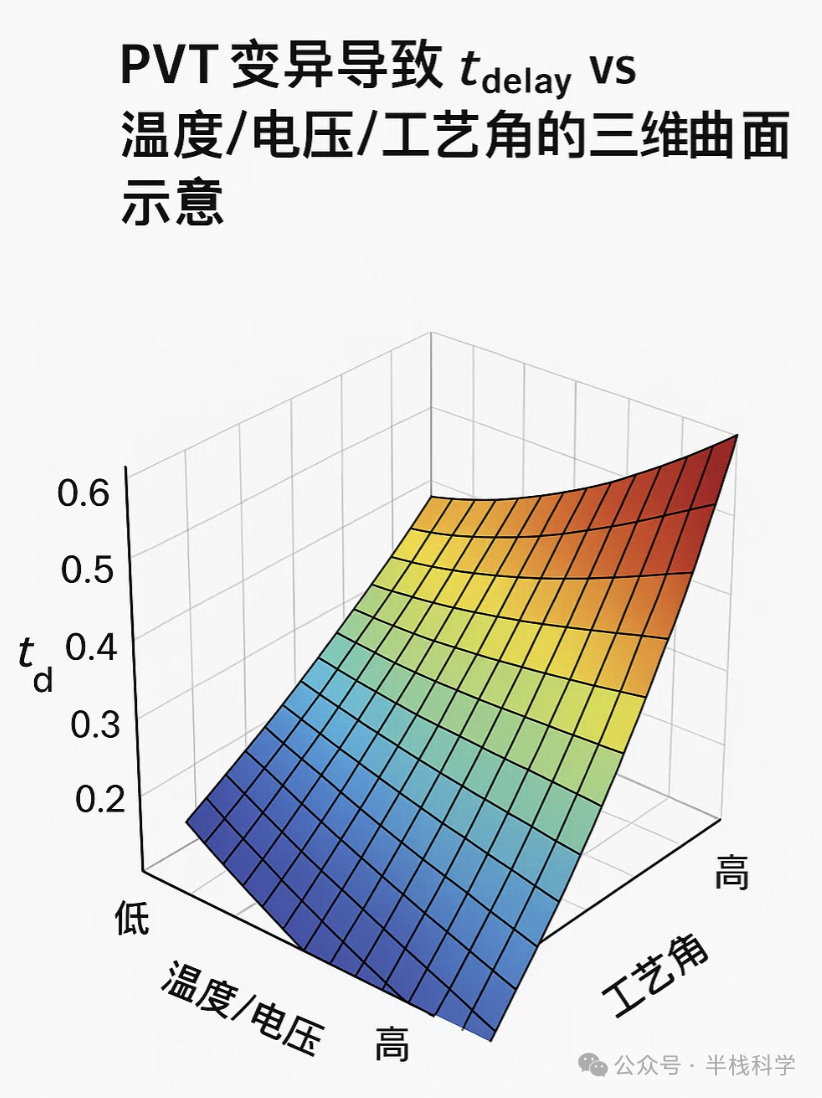

七、PVT 变异对时钟的影响
7.1 工艺角（Process Corners）
TT/SS/FF/FS/SF：典型（Typical）、慢–慢（Slow–Slow）、快–快（Fast–Fast）等组合。
影响：不同角会让 VCO 与时钟树延迟上下浮动 ±10% 甚至更多。
7.2 电压变化
DVFS 边界：电压降低 → V<sub>th</sub> 上升 → 晶体管开关速度下降 → 时钟周期需放宽。
PVT 共存：需在 STA 中同时对五种角与几个电压等级做 timing signoff。
7.3 温度漂移
温度升高 → 晶体管迁移率降低 → 延迟增加。
通常芯片要定义最坏–最热（Worst–Hot）与最差–最冷（Slow–Cold）的工作条件。
八、流水线深度与时钟频率的权衡
8.1 流水线级数增加的效益
更短的段内组合逻辑 → 每级可跑更高主频。
理想吞吐量：N 级流水线可接近 1/周期一条指令。
8.2 深度带来的挑战
分支惩罚：更多级别的分支错误需清空更多流水线级。
时钟偏斜敏感度：级数越多，整体偏斜 budget 越紧张。
寄存器功耗：每级都要插入寄存器，动态功耗与面积飙升。
8.3 实例：Intel vs ARM vs RISC-V
Intel Core i9：20+ 级混合深度，主频 5 GHz。
ARM Cortex-A72：8 级纯 in-order 深度，主频 2.5 GHz。
SiFive U74：7 级 in-order，主频 1.5 GHz（5nm 工艺）。
九、时钟抖动（Jitter）与信号完整性
9.1 抖动类型
周期抖动（Period Jitter）：相邻两周期的时长变化。
相位抖动（Phase Jitter）：长时间积累的相位漂移。
散粒抖动（Random Jitter, RJ） vs 研磨抖动（Deterministic Jitter, DJ）。
9.2 抖动对时序的影响
DDR 接口对抖动敏感：时钟与数据眼图（Eye Diagram）需要保证开口。
十、总结与展望
CPU 时钟周期不仅仅是一个简单的“1/主频”公式，它涵盖了从晶振生成、PLL 锁定、时钟分发和门控、
跨域同步到 PVT 变异与抖动等一整套复杂体系。深入掌握时钟周期的各个环节，才能在高性能微架构设计、时序收敛与低功耗优化中占得先机。
未来方向：
基于光互连的时钟分发：光时钟分布降低阻抗耦合。
多相时钟技术（Multi-Phase Clocks）：降低局部抖动、提升并行度。
异步架构（Globally Asynchronous, Locally Synchronous）：降低跨域成本。
