1.前言
在过去几十年里，芯片制程尺寸不断缩小：从数十纳米到十几纳米，再到7纳米、5纳米……如今最先进的商用制程已来到3纳米量产阶段。
苹果等厂商的新一代芯片正在大规模采用3nm工艺，人们不禁要问：3纳米是否已经接近硅基芯片的物理极限？本文将深入探讨芯片的基本概念和制造流程，
分析“纳米工艺”对芯片性能的影响，剖析3nm面临的技术挑战，介绍台积电、三星、英特尔在3nm及以下制程的布局，并展望2nm、1nm乃至未来替代技术的发展方向。
2.芯片是什么？核心构成与功能

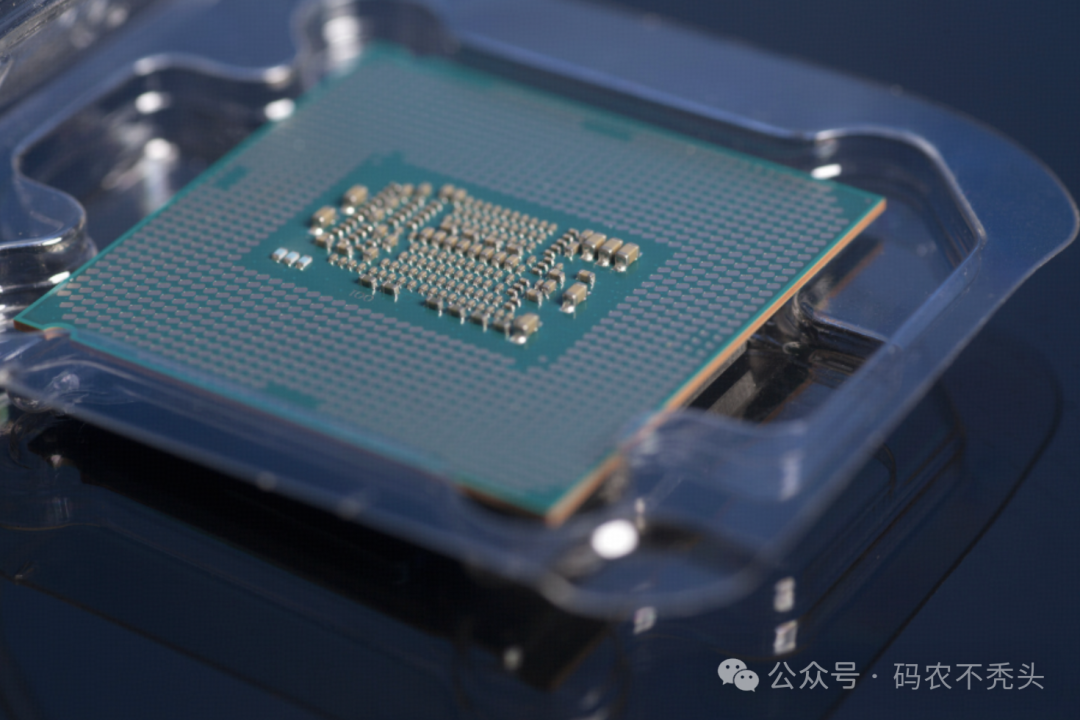

半导体芯片（集成电路）可以看作是在硅晶圆上蚀刻出海量电子元件和互连电路的微小系统。一个芯片上通常包含“晶体管”、“二极管”、“电阻”等基本元件，
以及多层金属连线构成的电路网络。这里面的晶体管就像一个个开关，控制电流的通断，从而存储和处理二进制信息（0和1）。
现代处理器芯片内集成了数十亿到数百亿个晶体管（Intel最新代芯片可达数千亿晶体管级别），每个晶体管都可以看作是一个低能耗、高速度的开关。
通过这些晶体管的快速开关，芯片能够完成算术运算、逻辑判断、数据传输等任务，是计算机、手机、服务器等电子产品的“大脑”。
芯片为何用硅？
因为硅既不像金属那样易导电，也不像玻璃那样完全绝缘，而是半导体材料，可以通过掺杂（如加磷、硼等杂质）调节导电性，形成N型、P型区。

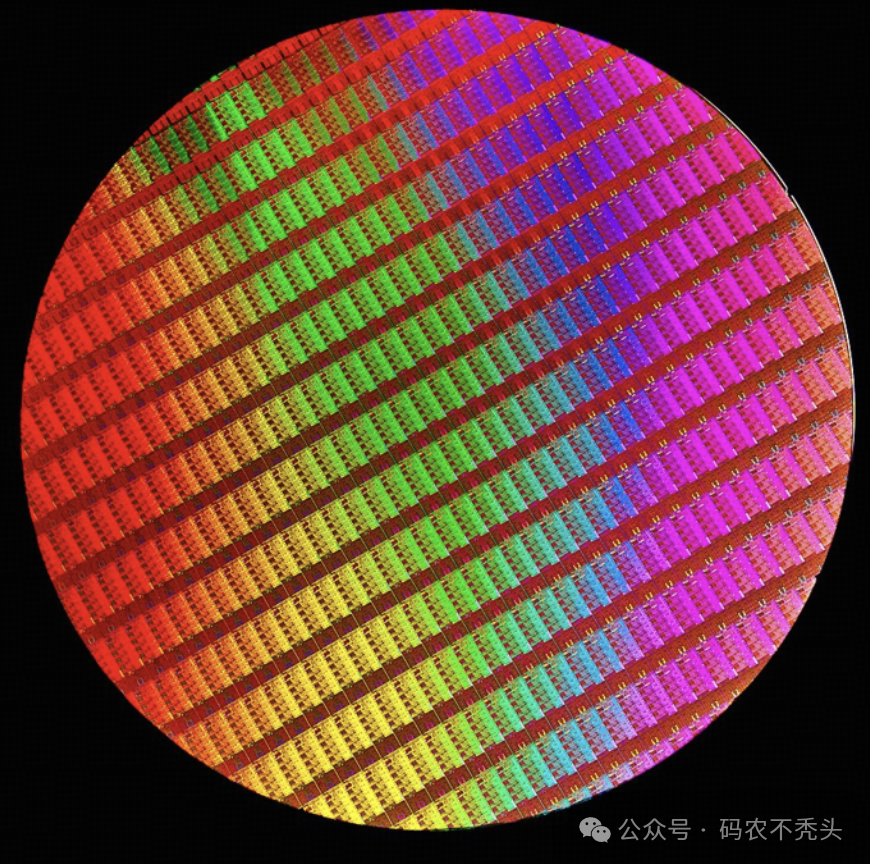

这种可控性使得晶体管得以实现栅极对电流的精确控制。上图中彩虹色的圆形晶圆（Wafer）上可以看到密密麻麻的芯片图案，每一块矩形区域经过切割、
封装后就是一个完整的芯片。芯片制造的工艺流程极其复杂，下面我们将详细介绍各关键步骤。

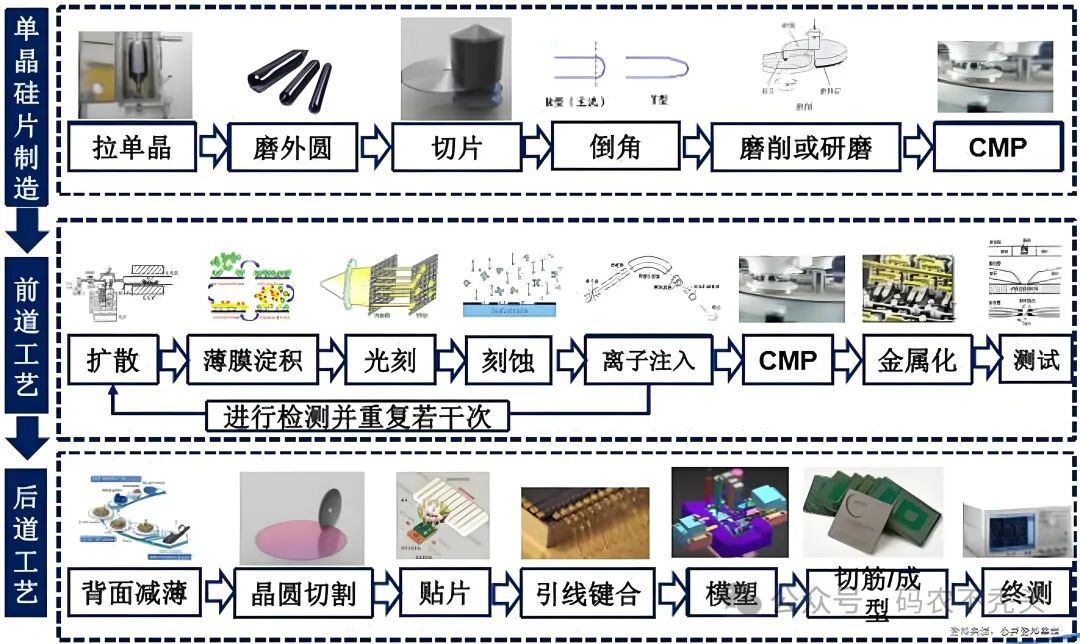

3.芯片制造流程：从晶圆到封装
芯片制造主要在数百道工序中完成，每一道工序都要求清洁度极高，环境几乎无尘。大致步骤如下：

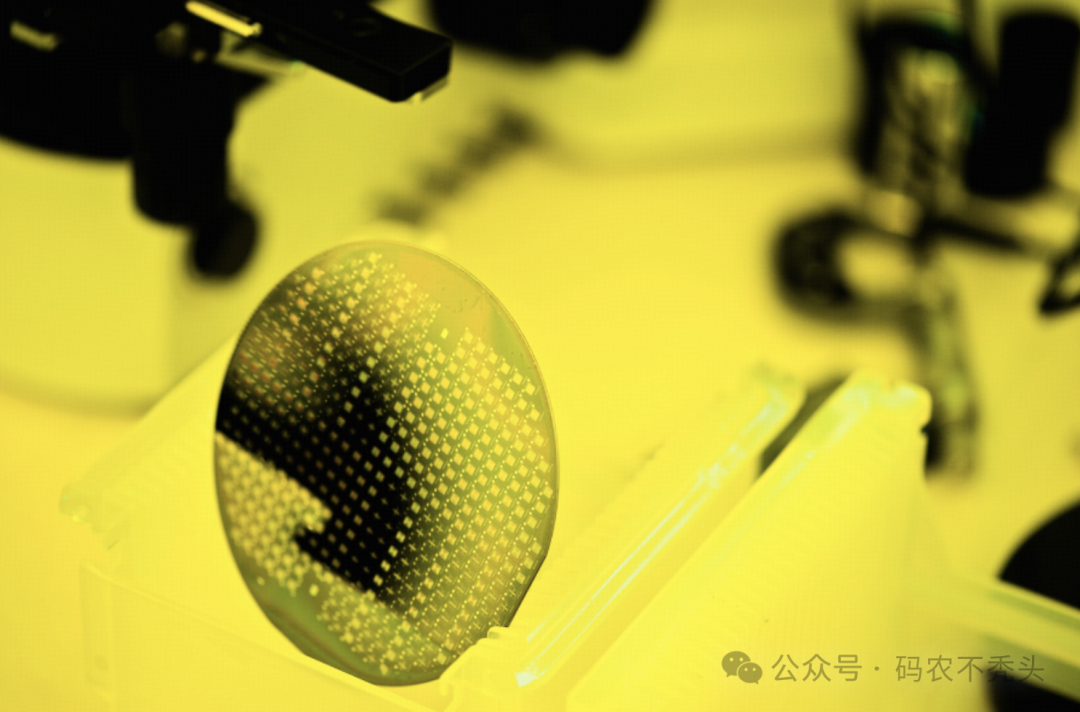

晶圆制备：首先要生长出高纯度的单晶硅棒（常用矽锭），然后用线锯将其切片得到薄薄的硅片（晶圆）。晶圆直径从几寸到12寸（300mm）不等，需要经过多次抛光和清洗，使表面极其平整光滑。
氧化/薄膜沉积：在晶圆表面沉积一层绝缘氧化硅（SiO₂）或其他介电材料，作为晶体管的栅极氧化层或保护层。沉积方法包括化学气相沉积（CVD）、原子层沉积（ALD）等，使薄膜均匀附着。
光刻（Lithography）：在晶圆表面涂上一层感光胶（光刻胶），然后通过光刻机利用紫外光通过掩模板（Mask）投影，将电路图案转移到光刻胶上。先进芯片工艺中使用极紫外（EUV）光刻，光波长仅13.5nm，才能刻画出纳米级的细微图形。目前13.5nm的波长，已经是现在能制造出的波长最短的光了，在光刻这步，光的坡长是卡脖子技术。

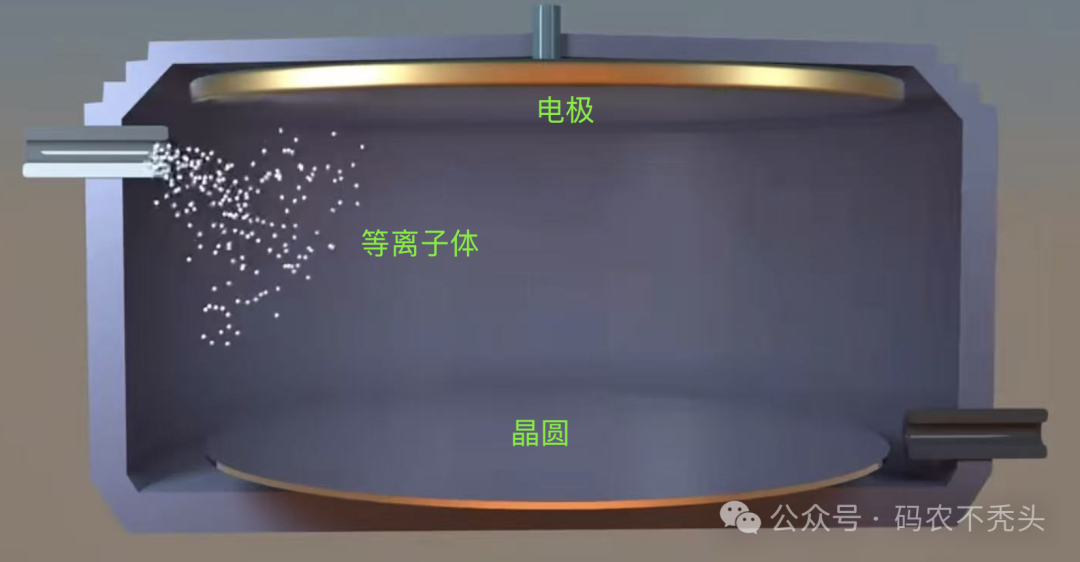

蚀刻（Etching）：光刻后，光刻胶被显影，露出需要蚀刻的区域。蚀刻工艺利用等离子体或化学试剂，将硅或薄膜中未被保护的部分去除，形成沟槽或孔洞，构筑晶体管的沟道、源漏区等结构。

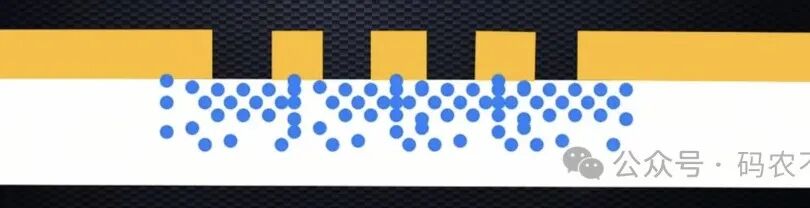

离子注入（Doping）：为了形成晶体管的n型或p型区，需要向硅中注入杂质离子（如磷、硼）。在光刻保护的条件下，仅向晶圆特定区域注入掺杂剂，使得这些区域的电导率发生突变。离子注入后通常需要退火工艺来修复晶格损伤。
金属互联(这个“连”，微信AI识别为错字，非让我改成“联”)（Metallization）：在形成晶体管之后，需要构建各器件间的电连接。通过物理气相沉积（PVD）、
化学气相沉积等方法，沉积一层金属（如铜），然后再进行光刻和蚀刻，形成多层互连线圈（电路的“血管”），将晶体管组合成实际功能的电路
钝化与封装（Passivation & Packaging）：晶圆上电路全部完成后，表面会被覆盖上一层钝化材料（如氮化硅或二氧化硅薄膜），
用于保护芯片结构免受污染和物理损伤。然后将晶圆切割成一个个独立芯片，每个芯片分别固定在封装基板上，并用金属线或凸点焊接与引脚相连，
最后将芯片封装成塑料或陶瓷封装。封装后的芯片还要经过测试、烧录和分选，确保只有合格的芯片投放市场
整个制造过程需要使用到光刻机、刻蚀机、离子注入机、化学沉积设备、扫描电镜检测仪器等高端设备，每道工序都必须在洁净室中完成。可以说，
从硅锭到最终封装好的芯片，是一项复杂严谨的工程。
4.“纳米工艺”意味着什么？性能影响解析
我们常说芯片从“7nm”到“5nm”再到“3nm”，那么这个“纳米”到底指的是什么？实际上，这个数字并不完全等同于晶体管中的某个物理尺寸，更多地是一种工艺代号。

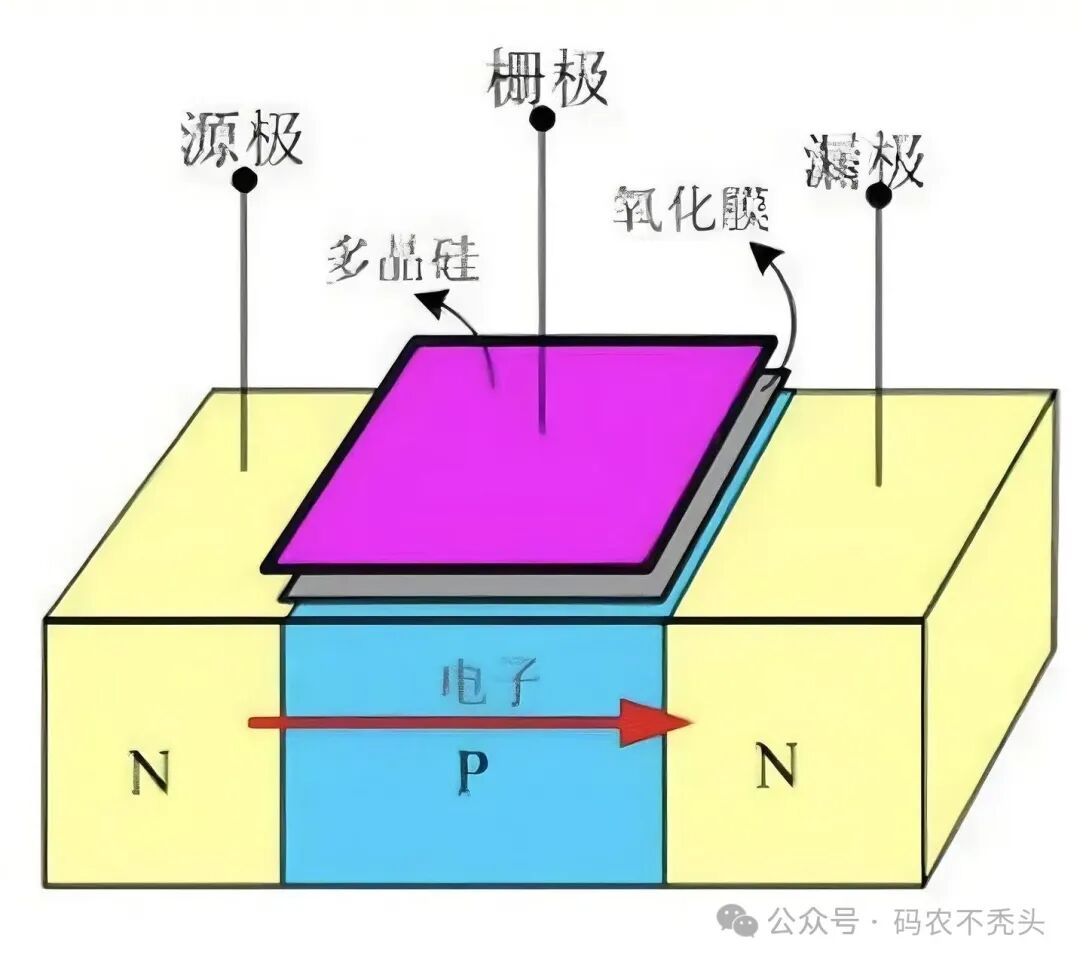

早期制程节点（如90nm以上时代），直接对应栅极物理长度，如上图所示，但随技术发展，节点命名逐渐转为等效工艺密度描述，不单是一个栅极物理指标了，
而是一种营销术语，是因为所有工艺的改进，栅极漏极源极这些整体尺寸的变小，在同样大小的芯片上可以塞下更多的晶体管，
在数量上相当于栅极变成之前尺寸的3纳米了，实际上，现在3纳米芯片的芯片，栅极的长度在12-14nm之间，5纳米芯片的栅极长度在21-24nm之间。
无论名称如何变化，实际的制程微缩带来的是晶体管尺寸的减小。这意味着在同等面积内可以集成更多晶体管，提高集成度。通常微缩后晶体管的开关速度更快，
因为电子通道更短，漏电容更小；同时工作电压可以降低，从而带来功耗减少。总的来说，更先进的纳米工艺一般能使芯片实现更高频率、更低功耗、更高集成度。
就像把城市的公路变得更窄但更多条，交通能够容纳更多车辆同时行驶。以台积电为例：
其公布数据表明：3nm工艺相比前一代5nm工艺，在功耗上可降低约25%–30%、性能提高10%–15%，晶体管密度提高约70%。这是典型的工艺进步带来的收益：面积更小、电路更密集、
频率更高且能耗更低。但需要注意的是，这里的“性能”提升往往只局限在晶体管开关特性上，不代表每个应用都必然大幅提速。芯片性能还受架构设计、算法效率等因素影响。
5. 3nm工艺的技术挑战：隧穿、散热与成本
随着晶体管尺寸缩小到几纳米级别，芯片制造面临的挑战急剧增加。量子隧穿是最难逾越的障碍之一。在传统晶体管中，栅极绝缘层厚度在纳米量级以下时，
电子就会像“穿墙”一样，通过量子隧穿穿透栅氧化层或PN结，导致晶体管关断态漏电急剧增加。2002年的研究就表明，7nm以下的晶体管就很难用现有技术抵御隧道效应。
这相当于电子把本该绝缘的材料当成薄墙，偷偷漏过去，形成功耗和可靠性问题。
隧穿造成的漏电直接导致芯片更“热”。芯片中的每一个漏电路径都在白白消耗能量，产热量随之增加。更高的功耗和功耗密度要求更强的散热设计，否则芯片容易过热。
一旦温度过高，不仅性能要被动降频以保护芯片，还可能加速材料老化、缩短使用寿命。
iPhone 15 Pro过热的传闻就引起猜测：是否与新处理器的3nm制程有关？有分析认为，3nm的节能潜力本应更大，
但现实中若散热不佳反而容易出现高温（相关报道指出过热更多是散热设计的妥协而非制程问题）。
有用iPhone 15 Pro的朋友，请在评论区告诉一下博主，15pro是否存在过热问题。
另外，极紫外光刻（EUV）的使用已接近技术极限。目前最先进的EUV光刻机使用的波长为13.5nm，要刻画更小线宽需用更高NA（数值孔径）或多重图案技术，
成本和难度陡增。光刻机、刻蚀机等设备本身价格极高，一台EUV光刻机价格动辄上亿美元。而更小制程需要多遍光刻、更多工序，这些都大幅提高生产成本。
还有一个挑战是良率。晶体管越多，随机缺陷影响越大。3nm工艺晶体管尺寸只有几纳米，一粒微小颗粒灰尘、一点工艺偏差都可能造成芯片部分失效，良率提升非常困难。
台积电甚至针对3nm多次调整制程方案，划分了N3、N3E等多个版本，以逐步提升良率。成本自然成倍增长：一方面研发支出巨大，
另一方面每块晶圆上只有更高的合格率才能均摊成本。总体来说，虽然理论上可以继续微缩，但随着接近约1nm的物理极限，成本与技术风险都急剧上升。
此外，芯片制造中其它物理极限也显现出来，比如SRAM存储单元缩小难度加大。WikiChip报告指出：台积电N3工艺的SRAM单元面积仅比N5缩小约5%，
而N3E基本不变。这意味着核心逻辑区块缩小的速度已经快不过SRAM等基础单元了，整体性能提升越来越难跟上摩尔定律过去的翻倍速度。
6. 3nm及以下制程：台积电、三星、英特尔的最新动向
面对以上挑战，各大晶圆代工厂和厂商都在积极布局突破路线。
6.1台积电（TSMC）：
台积电的3nm（N3）工艺已于2022年底正式量产，用于苹果A17等产品。相比5nm，N3预计功耗降低25-30%、性能提升10-15%、晶体管密度提高约70%。
为兼顾良率，台积电推出了改良版N3E，并在2024年下半年按计划推出第三代3nm N3P工艺（性能增强版）。N3P相对于N3E可在相同漏电流下提升约5%性能，
或在相同频率下降低5-10%功耗，同时晶体管密度再提升约4%。
2025年下半年，台积电还计划推出N3X工艺，进一步加强高性能应用。在2nm方向，台积电的N2工艺也在推进：据报道，N2有望于2025年进入量产。此外，2025年的北美技术论坛上，
台积电还披露了1.4nm级别的A14工艺，将采用第二代纳米片GAAFET技术。据介绍，A14比N2提升性能15%、降低功耗30%、晶体管密度提高1.2倍以上，预期2028年量产。
6.2三星电子：
三星2022年6月宣布其3nm工艺（全球首个GAA架构）已开工量产。三星的3nm采用自研的MBCFET（多桥道场效应晶体管）技术，
将FinFET的沟道变为纳米片，从各侧包围栅极，实现更好的闸控能力。官方数据称，3nm相比其5nm工艺功耗降低45%、性能提升23%、面积缩小16%。
三星首批3nm芯片应用在高性能计算领域，未来也计划用于移动处理器。凭借EUV和GAAFET技术，三星希望保持在先进制程的领先地位。
6.3英特尔：
英特尔近年来大力推进名为“埃米里克时代”（Ångström Era）的路线图。虽然英特尔自称的“3nm”其实对应其7nm级别（Intel 4）制程，但在纳米以下命名上，英特尔推出了18A（1.8nm）、
14A（1.4nm）等节点。18A节点预计于2025年投产，采用了自研的第二代RibbonFET栅极全包绕技术和PowerVia背面供电技术，以提高晶体管密度和电源效率。
英特尔宣称，14A节点计划2026年量产，将继续使用第二代RibbonFET和升级版背面（PowerDirect）。14A对比18A，在性能功耗比上可进一步提升15%–20%，
功耗降低25%–35%，晶体管密度约提高1.3倍。此外，英特尔还推出了18A的衍生工艺，如提高性能的18A-P和支持更密集3D堆叠的18A-PT，用于下一代服务器和高端芯片。
总体来看，英特尔在后摩尔时代寻求用新晶体管结构和新方案（多芯片封装、异构集成）来弥补硅晶体管微缩的瓶颈。
7. 突破3nm物理极限的可能性：2nm、1nm及亚纳米探索
目前业界普遍认为，3nm工艺已经接近硅器件的物理极限。这并不意味着微缩之路完全停止，而是未来每进一步都需更高投入和新技术。
例如，台积电已预定2025年量产2nm节点（称为N2），计划在该节点继续使用先进的GAAFET技术，并且考虑在美国建厂生产部分2nm产品。
英特尔的18A和14A节点（等同于2nm和1.4nm级）也在推动中。学术界和工业界还在探索更激进的策略，如晶体管三维叠层（CFET）、更复杂的纳米材料等。
研究人员甚至提出了单原子晶体管的概念。2012年，科学家曾利用一个磷原子构建了史上最小晶体管，其尺寸约为0.1nm，被认为是摩尔定律“物理极限”的示范。
不过，此类器件需要极低温度才能工作，目前不具备大规模商业化前景，只能作为科学奇迹存在。如今，2D材料成为突破之路的重要候选。石墨烯（Graphene）仅有一个原子厚度，

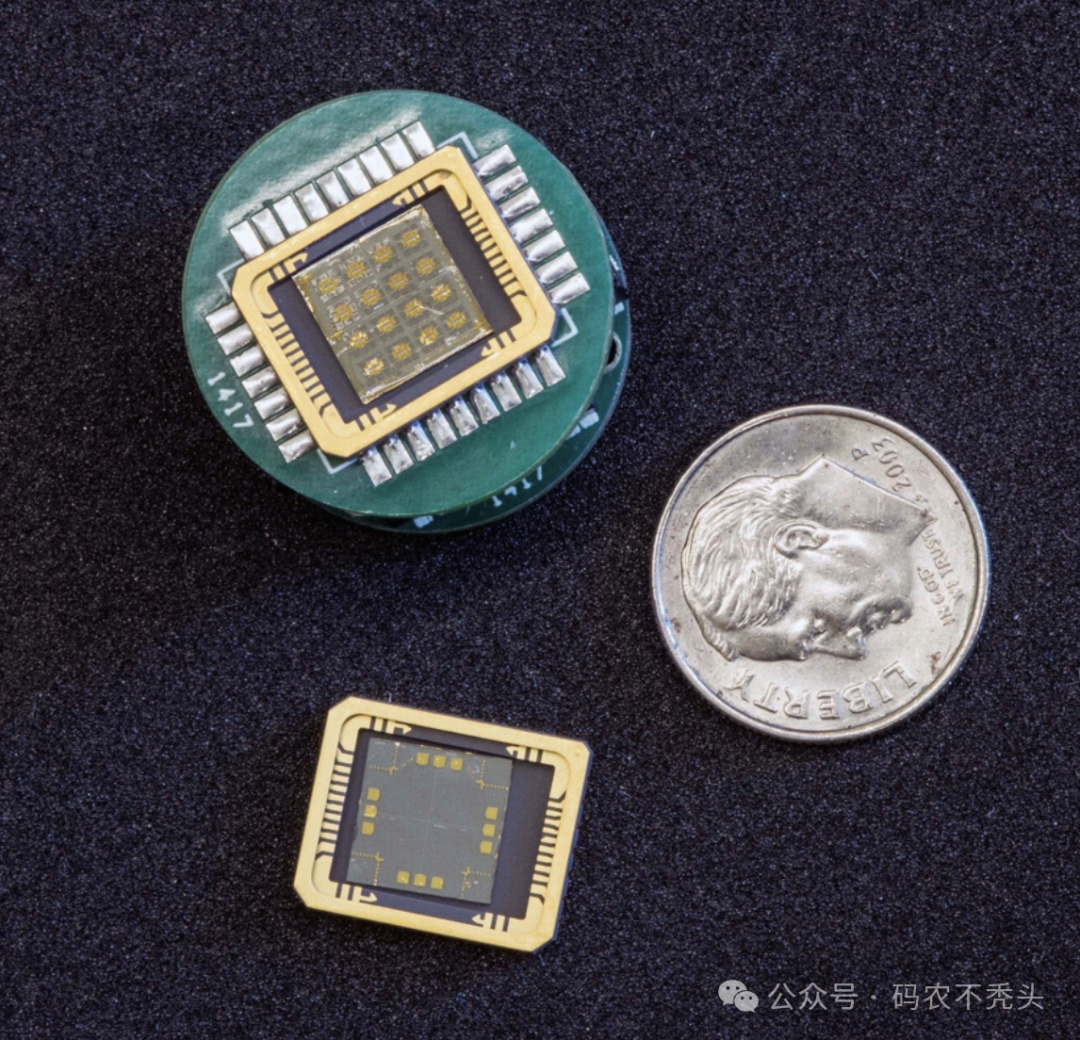

优异的电导性和热导性使其在超薄晶体管通道方面备受关注。美国国家标准与技术研究院（NIST）展示了基于石墨烯的芯片样品（见下图），显示其可能的应用前景
此外，过渡金属硫化物（如二硫化钼MoS₂）等二维半导体也被用于实验晶体管中。比利时IMEC科研机构已用三层MoS₂制备出纳米级晶体管，
验证了二维材料通道在极限缩放条件下的潜力。虽然当前性能尚不及硅，但研究者发现MoS₂ FET几乎没有短沟道效应，为未来超小器件带来希望。
除了纳米级晶体管之外，光子芯片是另一条可能的替代道路。光子集成电路（PIC）利用光子而非电子来传输和处理信息，其优势在于传输速度极快、热损耗极低。
与电路一样，光子芯片也由微小波导、微腔、调制器等结构组成，但它们通过激光产生的光脉冲进行“计算”。集成光子技术可以解决电子器件的热噪声和频率瓶颈问题，
实现“更多莫尔”理念：极大提升数据传输能力和集成度。
光子芯片在数据通信、传感、AI加速等领域已有应用前景，有望与传统硅电路形成协同。
最后，量子计算代表了彻底不同的计算范式，虽然与晶体管工艺演进不是同一条线，但也是电子学未来的前沿之一。量子芯片利用量子比特（qubit）进行计算，
不再依赖经典逻辑门。在量子芯片中，器件结构（如超导回路、离子阱、拓扑量子器件等）与传统CMOS截然不同，但代表了信息处理的新极限。
在未来，量子计算和硅基传统芯片或将结合，如使用硅基材料承载量子比特等。
8.总结
“3纳米工艺是芯片极限吗？”答案是否定的：目前微缩还没有停止，但接下来的每一步都异常艰难。我们正处于硅基器件摩尔定律后时代，
传统的晶体管缩放面临物理与成本双重瓶颈。各大厂商纷纷采用新型晶体管结构（FinFET→GAAFET）、多芯片封装、高阶材料等技术延缓红灯周期
。但短期内，3nm对比上一代的增益已经在放缓，性能和功耗的提升都十分有限。
长远看，突破硅基的极限需要寻找新的道路：二维材料、光子芯片、量子计算等前沿技术路线正受到学术界和工业界的广泛关注。
这些技术或将在今后十年甚至几十年内成为替代或补充传统硅芯片的关键。
参考资料： 本文内容参考了权威技术文献和行业报道，如芯片制造基础资料https://www.microchipusa.com等，感兴趣的可以去官网看看。
希望本文对您了解“3纳米及以下工艺”有所帮助。
