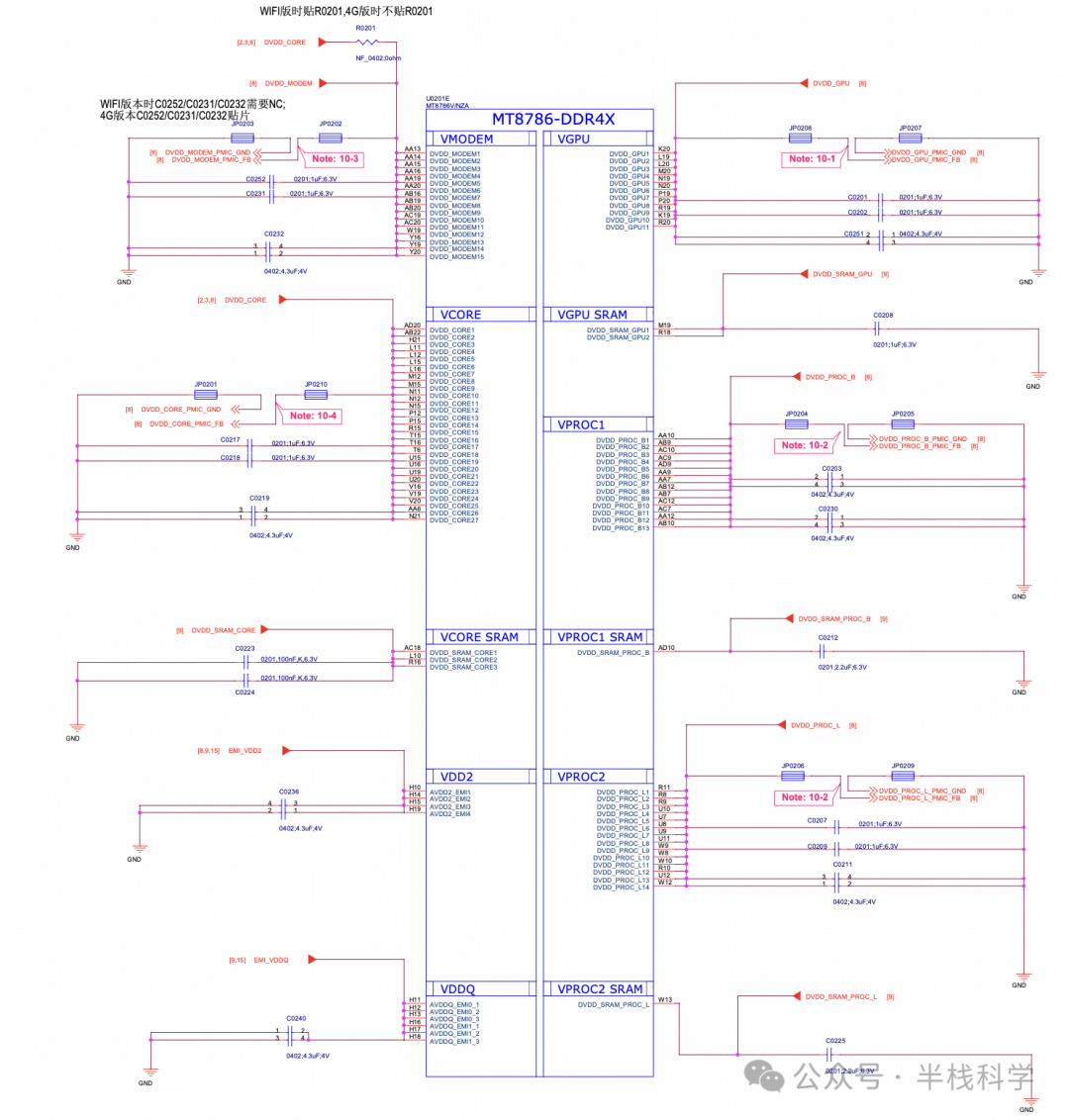

这是一张真实的手机电路原理图，主要展示了WiFi模块和相关电源管理部分的连接和设计。以下是对该电路图主要部分的解释：
1. 电源管理部分
电源管理部分包括多个电压域，如DVDD_CORE, DVDD_MODEM, DVDD_GPU, VDDCORE, VDDR, VDDIO, VPROC等。这些电压域通过不同的电容和电阻进行滤波和稳定。
DVDD_CORE: 主要供给核心电路使用，通过多个去耦电容（如C0252, C0231, C0232等）进行滤波。 DVDD_MODEM和DVDD_GPU: 分别供给Modem和GPU模块，同样通过去耦电容进行滤波。 VDDCORE: 供给核心电压，使用多个去耦电容（如C0201, C0233等）进行滤波。 VDDR和VDDIO: 供给DDR和I/O电路，通过去耦电容进行滤波。 VPROC: 供给处理模块，通过去耦电容和电阻进行滤波和稳定。
2. 内存接口
图中展示了DDR4内存接口（MT8786-DDR4X），包括数据引脚、控制引脚和电源引脚。数据引脚（如DQ0-DQ3）和控制引脚（如CAS, RAS, WE等）通过相应的连接进行配置。
3. 时钟和信号连接
图中还包括一些时钟和信号连接，如DVDD_SRAM_GPU, DVDD_PROC_B, DVDD_SRAM_PROC_B等，这些信号通过不同的引脚进行传输和接收。
4. 电容和电阻配置
电路图中使用了大量的去耦电容（如0201:1uF, 0402:4.3uF等）和电阻（如R18, R19等）来确保电源的稳定性和信号的完整性。这些元件的值和位置都是经过精心设计的，以满足不同模块的需求。
5. EMI滤波
图中还展示了EMI滤波部分（如EMI0, EMI1, EMI2等），这些滤波电路用于减少电磁干扰，确保电路的稳定运行。
6. 版本差异
图中还标注了不同版本（如4G版和WiFi版）之间的差异，例如某些电容在4G版时需要连接，而在WiFi版时则不需要。
7.设计重点
每个电源域都通过独立的去耦电容做滤波，避免噪声耦合；
CPU/GPU/SRAM 分开供电，可实现动态电压调节（DVFS），提高功耗控制能力；
标注清晰的电源命名、引脚分组，有利于 PCB 设计及电源管理配置；
适用于多电压域芯片的布局布线设计分析，对于硬件工程师尤为重要。
总结
该电路图详细展示了WiFi模块和相关电源管理部分的连接和设计，包括电源管理、内存接口、时钟信号、去耦电容和EMI滤波等部分。
这些设计确保了电路的稳定性和性能，适用于不同的应用场景。
