1.GPU的诞生：为何而生？

如果说CPU是计算机的“大脑”，善于处理各种通用型计算任务，但在面对大规模并行计算时，CPU 就有点力不从心了。

尤其是在图形渲染、游戏画面处理、人工智能训练等场景中，需要处理成千上万的像素、顶点和矩阵运算，CPU 的串行处理方式明显效率不够。

于是，GPU 应运而生。最早的 GPU 被设计用于图形渲染，一说到图形渲染，聪明的你一定会想到显卡，没错，GPU就是显卡的核心元器件，

关于显卡，我们后续再说。GPU的目标就是通过成百上千个小而高效的运算单元，实现对图像的快速并行处理。

2.GPU制造流程简述

2.1 前言

之前我们在芯片制造过程那篇，详细讲了芯片的制造过程， GPU就是芯片的一种，跟CPU只是设计架构不同而已，制造过程类似。

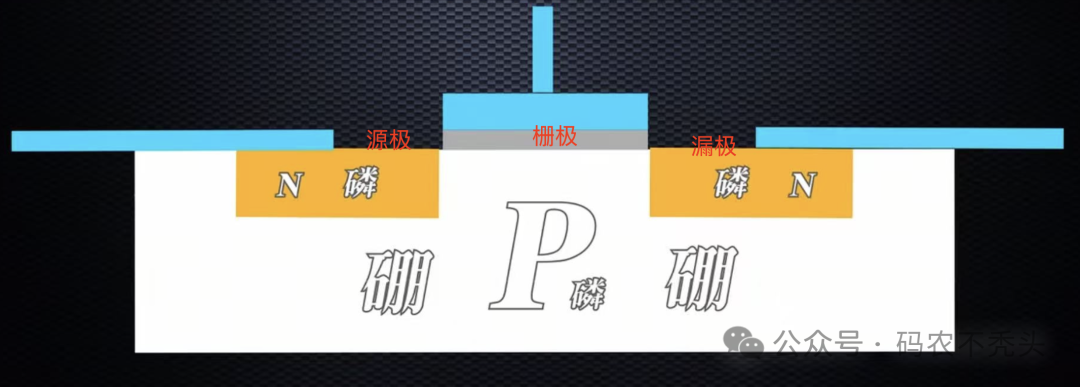

先解释一下常说的3纳米、5纳米、7纳米芯片到底是什么意思。早期制程节点（如90nm以上时代），直接对应PN结晶体管栅极物理长度，如上图所示，但随技术发展，

节点命名逐渐转为等效工艺密度描述，不单是一个栅极物理指标了，而是一种营销术语，是因为所有工艺的改进，栅极漏极源极这些整体尺寸的变小，在同样大小的芯片上可以塞下

更多的晶体管，在数量上相当于栅极变成之前尺寸的3纳米了，实际上，现在3纳米芯片的芯片，栅极的长度在12-14nm之间，5纳米芯片的栅极长度在21-24nm之间。

如果对PN结晶体管不了解的朋友，建议先看这两篇文章：

1.PN结的组成与工作原理

2.晶体管的组成与工作原理

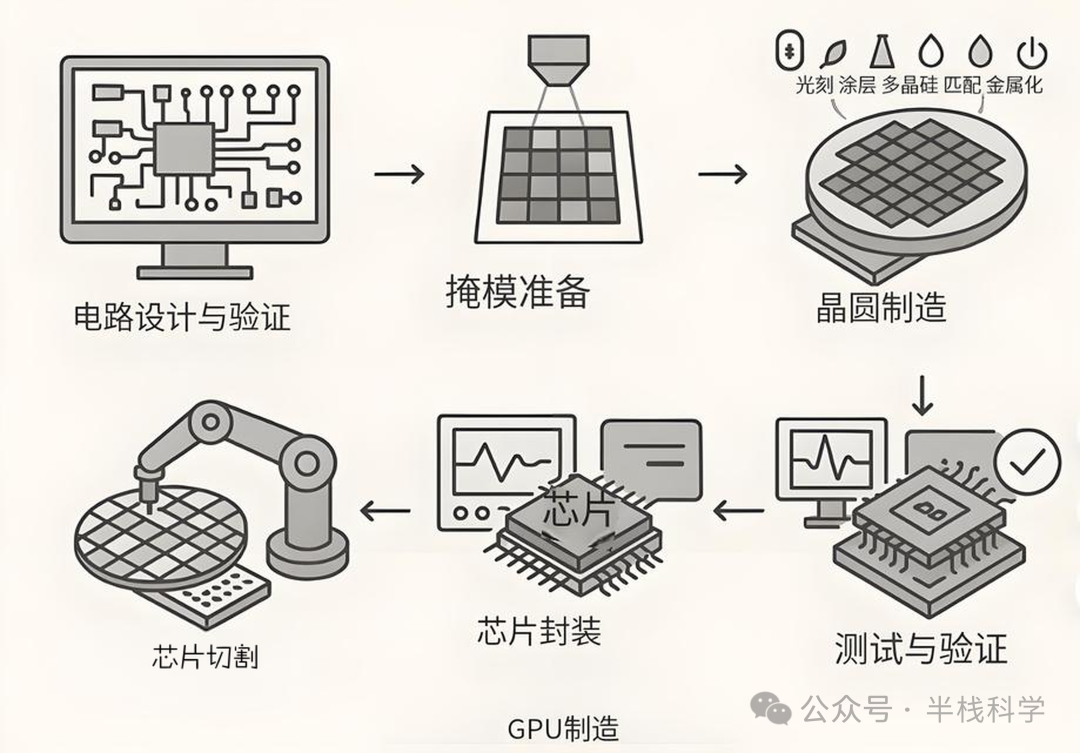

2.2下面我们简要说一下GPU芯片的制造过程：

Step 1：电路设计与验证

GPU的架构极为复杂，通常包含数千个计算核心（CUDA Core、Stream Processor 等），需要大量EDA工具完成逻辑设计、版图布局（Layout）、验证等工作。

Step 2：光掩模制备

设计完成后生成“光掩模”（Mask），用于光刻。7nm以上的GPU使用DUV（深紫外光刻），而3nm/5nm级别的新一代GPU则采用EUV（极紫外）光刻。

Step 3：晶圆制造

使用300mm高纯度硅晶圆，通过以下步骤完成数十层电路叠加：

光刻（Photolithography）
刻蚀（Etching）
材料沉积（Deposition）
离子注入（Doping）
金属互联（Metallization）

GPU晶体管多、面积大（动辄500~800 mm²），良率控制更为困难，导致生产成本极高。

Step 4：切割与封装（Die Packaging）

制造完成的晶圆被切割成一个个独立的GPU裸芯（Die），然后进行封装。高端GPU常采用多芯片封装（MCM）或Chiplet架构，

通过TSV（硅通孔）或EMIB（嵌入式多芯片互联桥）进行互联。

Step 5：测试与验证

封装完成后需进行多轮测试，包括：

功能测试（确保每个核心能正常运算）
功耗测试（是否在热功率设计范围内）
频率测试（是否能稳定运行在标称频率）
良率筛选（决定是旗舰型号还是次级型号）

2.3 芯片巨兽的成长之路：GPU中的摩尔定律

年份	GPU型号	工艺	晶体管数量	面积（mm²）
2006	G80（8800GTX）	90nm	6.8亿	484 mm²
2012	GTX680（Kepler）	28nm	35亿	294 mm²
2020	RTX3080（Ampere）	8nm	280亿	628 mm²
2022	RTX4090(AdaLovelace）	4nm	763亿+	608 mm²
2026	研发中	2nm	1400亿+	600-700mm²

近年来，人们常说摩尔定律“失效”了，原因包括：

1.物理极限逼近：晶体管尺寸接近原子级，继续缩小越来越难。

2.成本急剧上升：先进制程如 3nm 的制造成本是天价。

3.散热与功耗问题严重：晶体管太密，功耗暴涨，难以控制温度。

所以今天的摩尔定律，不再是“1.5年翻一番”，而可能是 3~4 年才有较大的提升。

3.GPU的工作原理

3.1 GPU为什么快？

高计算并发：与CPU相比，GPU将更大比例的芯片面积分配给流处理器（如NVIDIA的CUDA核心），相应地减少控制逻辑（control logic）所占的面积，

从而在高并行负载下获得更高的单位面积性能。低内存延迟：内存访问导致的延迟也是影响性能的一大因素，GPU通过在其每个核心上运行大量线程的方式，

来应对并掩盖因全局内存访问导致的延迟。这种设计使得GPU即使在面临较慢的内存访问时，也能维持高效的计算性能。具体来说，

每个SIMT核心同时管理多组线程（多个warp，一个warp 32个线程），当某个warp因为等待内存数据而暂停时，GPU可以迅速切换到另一个warp继续执行。

这种快速切换使得GPU能够在等待内存数据返回的同时，保持高利用率，从而有效地“隐藏”了内存访问延迟。

特化内存与计算架构：GPU通常配备高带宽的显存（如GDDR6或HBM），能够快速读取和写入数据。如NVIDIA A100使用HBM2e显存最高可达到1.6TB/s带宽，

是普通DDR5内存（51.2GB/s）的31倍。计算架构方面，GPU集成专用计算单元实现硬件级加速，例如，NVIDIA的Tensor核心针对结构化稀疏计算做专门设计，

在低精度损失的情况下，可以极大地提升计算性能。

有多快？

理论算力计算：GPU算力常以FLOPS（Floating-Point Operations Per Second，每秒浮点运算次数）来表示，通常数量级为T(万亿)，

也即是大家听到的TFLOPS。最常见的计算方式为CUDA核心计算法。

# CUDA核心计算法
算力（FLOPS）= CUDA核心数 × 加速频率 × 每核心单个周期浮点计算系数
# 以A100为例
A100的算力（FP32单精度）= 6912（6912个CUDA核心） × 1.41（1.41GHz频率） × 2（单周期2个浮点计算） = 19491.84 GFLOPS ≈ 19.5 TFLOPS

3.2 GPU的结构及工作原理

GPU（图形处理器）最初是为图像渲染而设计，但如今早已演化为通用的并行计算平台，广泛应用于游戏、AI、大数据、科学计算等领域,说到这里，

突然想到天气预报，大家有没有觉得现在天气预报比小时候准了呢？没错，这就是芯片工艺的进步，制造出了更好的GPU，天气预报其实是需要大规模

的GPU去模拟的（全球大气层需划分成1公里级网格，单次模拟涉及10^15次(1000000000000000)运算），成本非常大，所以大家不要再骂天气预报了，它们是用爱在发电。

如果说CPU像一个精明强干的项目经理，那GPU就是一个拥有成百上千“螺丝钉工人”的大型流水线。来看一张对比图：

项目	CPU	GPU
核心数量	少（一般4~16个）	多（上千个计算单元）
主频	高	相对较低
并行能力	弱	强
适合任务	串行逻辑、控制流	大量重复的并行计算
应用场景	通用计算、操作系统等	图形渲染、AI计算、深度学习，天气预报

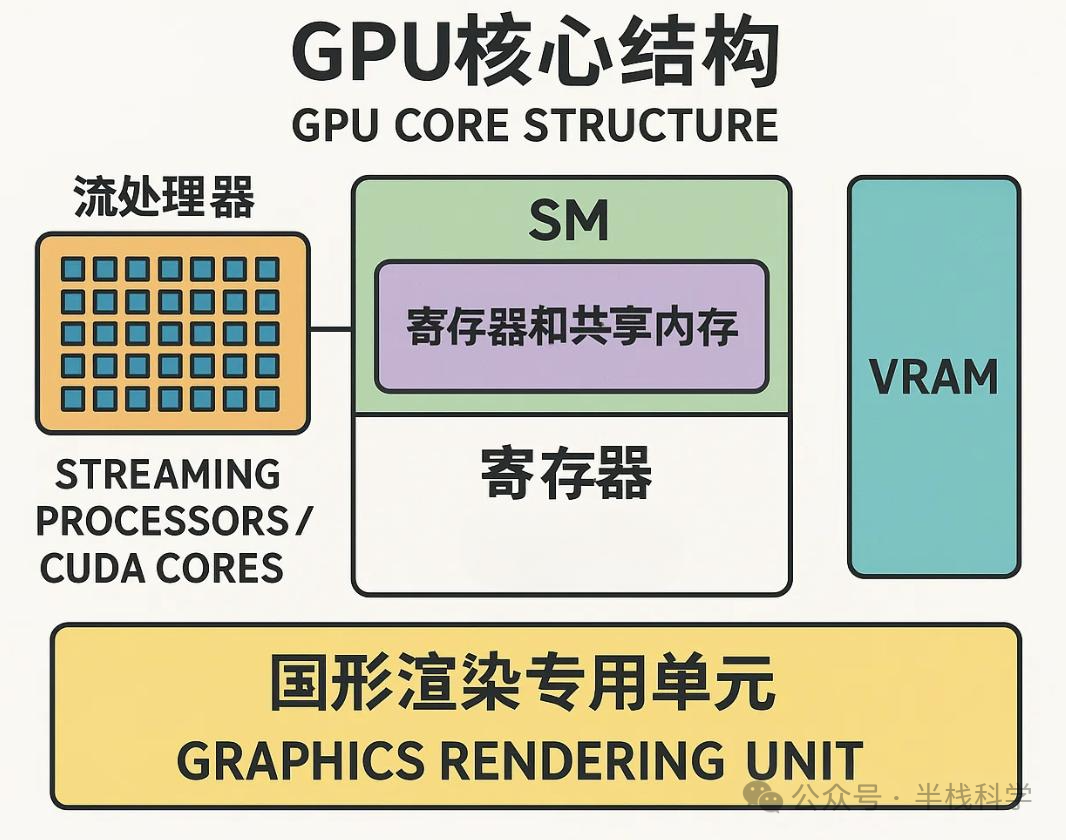

GPU核心结构主要包括：

流处理器（Streaming Processors / CUDA Cores）
GPU 的“螺丝钉工人”，负责执行浮点数运算、整数计算等基本指令，数量通常成百上千个。
SM（Streaming Multiprocessor）流式多处理器
类似一个“小型CPU集群”，每个SM下辖多个CUDA核心，负责调度和执行指令。
寄存器和共享内存
每个SM都有自己的高速寄存器和共享内存，用于线程之间的数据共享。
显存（VRAM）
存储纹理、顶点、模型参数等数据，相当于CPU的内存。
图形渲染专用单元
包括纹理单元、光栅化引擎、像素着色器等，专门服务于图形渲染任务。

GPU的工作方式：高度并行计算

1. 并行计算模型

GPU采用SIMT（Single Instruction, Multiple Threads）架构，也就是多个线程执行同一个指令，只是操作的数据不同。

这就像是一群工人在同时拧不同位置的螺丝，效率极高。在CUDA中（NVIDIA 的通用计算平台），你可以将任务切成若干个“线程块”（Thread Block），

每个块分配到一个SM中，每个SM再调度执行这些线程。整个过程高度自动化，极大地提升了并行效率。

2. 图形渲染流程

在图形渲染中，GPU大致遵循以下流程：

顶点处理：将3D物体的顶点坐标投影到2D屏幕坐标。

图元装配与光栅化：将几何图形转化为像素。

像素着色：根据光照、材质等信息决定像素颜色。

帧缓冲输出：最终图像输出到屏幕。

这整个过程对浮点运算要求极高，恰好是GPU的强项。

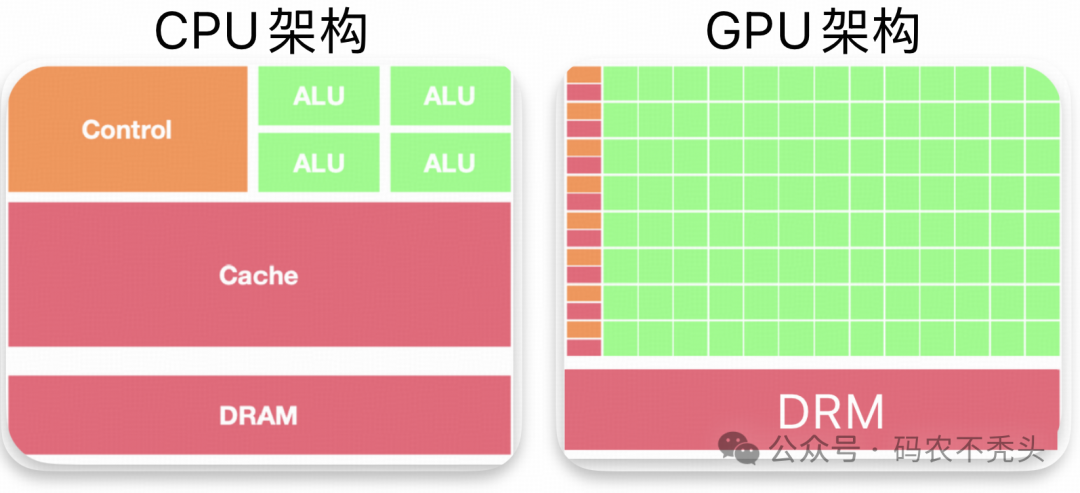

GPU的架构

如上如所示：CPU与GPU的架构图，可以看到CPU的架构运算单元少，GPU的架构运算单元非常多，而且缓存单元、控制单元也被分的更小更多。

举个例子再解释一下，如下图，有这样一张一亿像素的图片需要渲染：

‌1. CPU处理方式‌

‌SIMD指令集‌（如AVX-512）：单条指令同时处理多个像素（例如一次处理16个像素）
‌多核并行‌：现代CPU通常有4-32个核心，可分割任务到多个核心
CPU以‌顺序执行‌为主，但会通过以下方式优化：

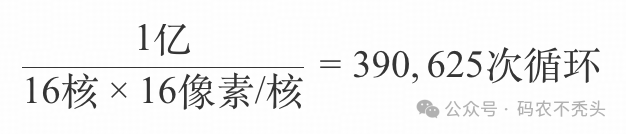

例如：若使用16核CPU + AVX-512（16个像素/指令），处理1亿像素的理论最低周期数为：

‌2. GPU处理方式

例如A100 GPU有‌6912个CUDA核心‌，但实际并行度更高（通过线程级并行）
GPU采用 ‌SIMT（单指令多线程）‌ 模式，每个核心可同时管理多个线程

‌实际执行流程‌：

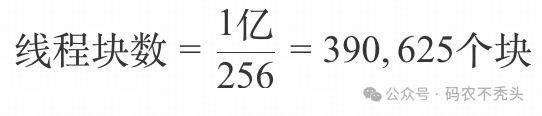

‌线程组织‌：将1亿像素划分为 ‌线程块‌（如每块256线程）

‌硬件调度‌：即便物理核心只有6912个，GPU通过 ‌Warp调度器‌ 动态分配线程块到流多处理器（SM）
‌执行效率‌：每个SM可同时处理多个Warp（32线程为一组），通过隐藏内存延迟实现高吞吐

‌时间估算举例‌:

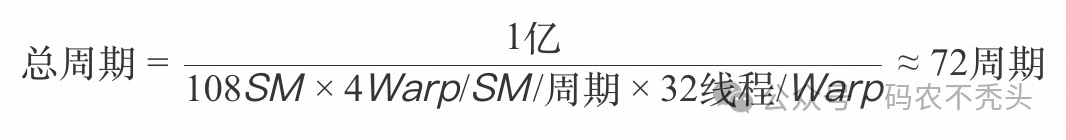

假设A100的每个SM每周期完成1个Warp（32线程）:

实际受内存带宽限制（A100显存带宽1.6TB/s，处理1亿像素需约0.25毫秒）

看到了吗，CPU需要串行39万次，而GPU只需要串行72次，这就是GPU的优势。

4.总结：GPU 与 CPU，谁更强？

实际上，GPU 并不是用来“取代” CPU 的，而是用来“协同”工作的。在未来的计算架构中，CPU 继续负责任务调度、逻辑控制，GPU 负责高吞吐的数据处理，二者缺一不可。

正如 CPU 是大脑，GPU 就是“肌肉”，在面对图像处理、AI 模型训练、科学模拟等“体力活”时，GPU 是不可或缺的生产力工具。

部分术语解释：

✅ 什么是 CUDA Core？

CUDA Core 是 NVIDIA GPU 中的最小运算单元，类似 CPU 的“核心”，但体积更小、数量更多。上百甚至上千个 CUDA Core 可以同时运行任务，实现强大的并行处理能力。

✅ 什么是 SM（Streaming Multiprocessor）？

SM 是 GPU 中的“计算小组”，每个 SM 负责调度多个 CUDA Core 和寄存器资源，就像一个独立的小型CPU集群。

✅ 什么是 SIMT？

SIMT（Single Instruction, Multiple Threads）是一种执行模型，意思是多个线程同时执行同一个指令。GPU 正是通过 SIMT 模型实现高并行计算效率。

✅ 什么是显存（VRAM）？

显存是GPU专属的内存，用来存放图形数据、模型参数、缓存等。其带宽和容量直接影响GPU性能。
