英伟达H20芯片是什么？为什么它能出口中国，而别的都不行？

近期，关于H20芯片的讨论异常热烈。这款原本并不在消费市场亮相的“特供”GPU芯片，突然成为中美科技博弈中的焦点，

不仅因为它是英伟达目前唯一可以合法向中国出口的AI芯片，更因为它所体现的“性能阉割与出口许可”之间微妙的权衡逻辑，首次如此清晰地呈现在公众视野中。

对大众而言，芯片是个既熟悉又陌生的名词。我们知道它是智能手机、大模型、AI服务器的大脑，却对它的架构、性能、以及出口限制背后的逻辑一知半解。

今天，我们就以H20芯片为切入口，读懂：

H20到底是做什么的？
它和GPU有什么关系？
为什么说它是“阉割版”？
它和H100、H800等主力GPU有何差距？
美国为何允许H20对华出口？

GPU是干什么的？为什么它重要？

在讲H20之前，我们先来弄明白它的“出身”——GPU。

GPU，全称Graphics Processing Unit，中文叫图形处理器。起初它是为了处理游戏图像、3D建模而生的“显卡大脑”，

但现在，它的应用早已超越图形渲染，成为人工智能、深度学习、大数据计算的核心算力引擎。

如果说CPU是一名全能多面手，能做很多事，但一次只能干一两件；那么GPU就像一位擅长“批量处理”的流水线工人，可以同时处理成百上千个数据任务，特别擅长并行计算。

正因为训练AI模型（比如Deepseek、图像识别、自动驾驶）需要海量数据并行运算，所以GPU成为了AI芯片的绝对主角。

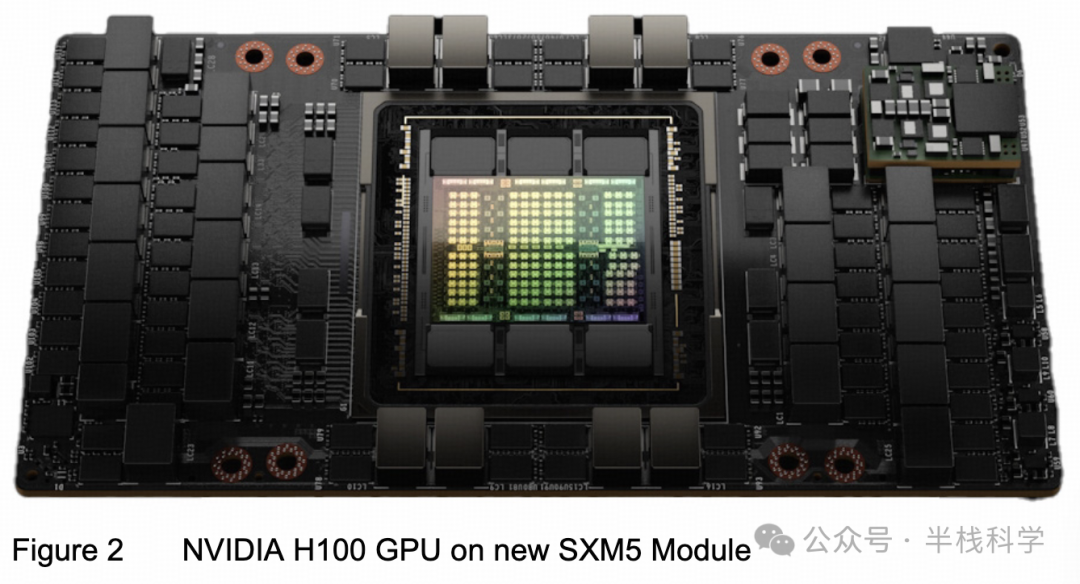

图片来源：英伟达官网

H20的前世今生

H20并非英伟达从头定制的全新芯片，它实际上是基于H100架构改造而来的产品。

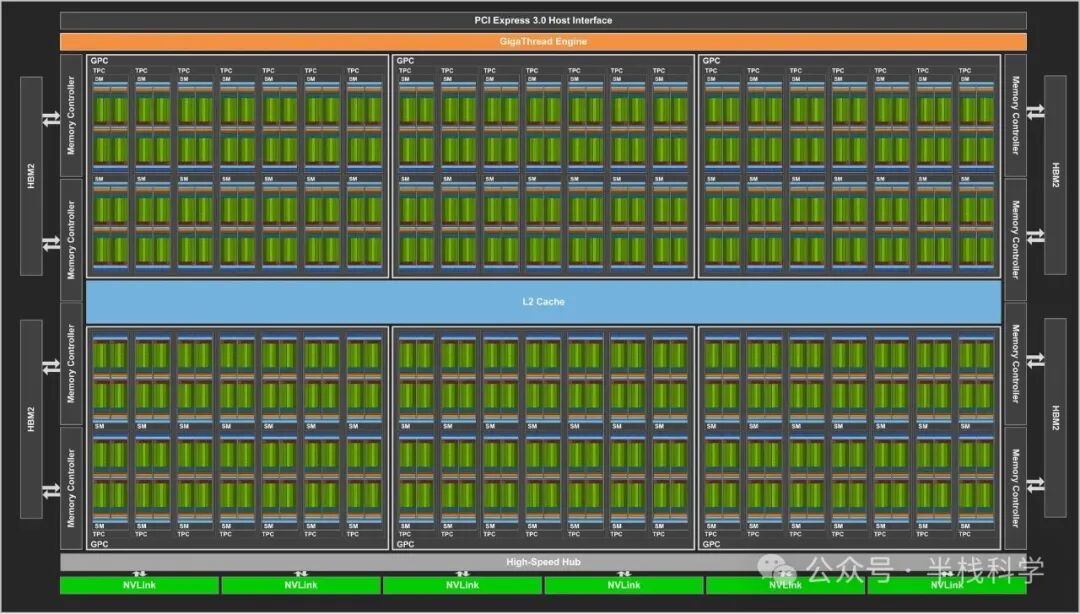

GH100 Full GPU with 144 SMs 图片来源：英伟达官网

H100本身是基于“Hopper架构”，是专为中国市场设计的新一代高性能GPU，也是英伟达当前最先进的数据中心AI加速芯片，

拥有高达80GB HBM3显存，并支持全新的Transformer Engine和FP8精度计算，是ChatGPT、Stable Diffusion等大模型训练的主力军。

相比于H100，H20的关键指标做了一些缩水

指标	H100	H20
架构	Hopper	Hopper
显存	80GB HBM3	96GB HBM3
显存带宽	3.35 TB/s	1.5 TB/s
NVLink带宽	900 GB/s	300 GB/s
FP8算力	FP8≈1980（启用稀疏可达3960）	296 TFLOPS
GPU间互联	NVLink	PCIe Gen4

数据来源：NVIDIA官网、各芯片规格手册和公开分析资料整理

FP8算力（TFLOPS）指GPU每秒可执行的8位浮点运算次数。H20的296 TFLOPS代表其每秒可执行296万亿次8位浮点运算。

可以看出，H20的FP8算力性能相比H100下降了近70%，带宽砍半以上，是一款妥协式的“合规芯片”。

H20通过大幅降低带宽、互联性能、限制通信速率，控制整体算力密度，也就是说，H20是在“堪用”与“可卖”之间精准平衡的产物。

为了更直观地了解近年来英伟达对华出口芯片型号及规格，我们做了一张对比图：

芯片型号	架构	显存	NVLink带宽	FP8性能	发布时间	是否可对华出口
A100	Ampere	40/80GB HBM2e	600 GB/s	312 TFLOPS	2020	❌（已禁）
H100	Hopper	80GB HBM3	900 GB/s	FP8≈1980（启用稀疏可达3960）	2022	❌（已禁）
A800	Ampere	80GB HBM2e	600 GB/s	623TFLOPS	2022	❌（2023后禁）
H800	Hopper	80GB HBM3	600 GB/s	700TFLOPS	2023	❌（2023后禁）
H20	Hopper	96GB HBM3	300 GB/s	296 TFLOPS	2024	✅（当前允许）

数据来源：NVIDIA官网、各芯片规格手册和公开分析资料整理

为什么说H20是“特供版”？

从 2022 年起，美国商务部陆续更新 AI 芯片出口限制规则，到了 2023 年 10 月正式进入硬门槛阶段，将判断标准分为以下三项（依据 ECCN 3A090.a 法规）：

TPP ≥ 4800 ➜ 禁止出口
TPP ≥ 1600 且性能密度 ≥ 5.92 ➜ 禁止出口

3. 互联带宽（如 NVLink）不得超过 600 GB/s ➜ 超标亦需特别许可

指标	含义	单位
TPP	基于理论 FP8 或 INT8 算力 × 位长 × 2	无
性能密度	TPP ÷ Die 面积(mm²)	无
互联带宽	芯片间通信带宽（如 NVLink）	GB/s

从NVIDIA官网及SemiAnalysis等业内公开的芯片数据推算可得：

芯片型号	计算性能（FP8）	Die 面积（mm²）	TPP 估算	性能密度	NVLink 带宽	是否可出口
H100	≈1980 TFLOPS	≈814	≈31,680	≈38.9	>900 GB/s	❌ 禁售
H800	≈700 TFLOPS	≈814	≈5,600	≈6.88	≈600 GB/s	⚠️ 限制中
H20	≈500 TFLOPS	≈814	≈4,000	≈4.91	≈300 GB/s	✅ 可出口

H100 远超 TPP 和性能密度门槛

H800 接近甚至可能超出限制
H20 TPP 和性能密度均低于监管标准，同时限带宽 ≤600GB/s

这就解释了：为什么H20能出口，而H100、H800不能。

H20性能“阉割”到什么程度？和H100差距多大？

很多人关心：H20到底被“阉割”到什么程度？在性能上是否够用？我们可以从AI大模型训练时间和FP8计算性能这两个维度，来直观看出差距。

根据Reddit/GPT3 社区提供的ChatGPT模型训练数据，使用 1024 张 A100（312 TFLOPS） 并行训练，可将总耗时压缩到 34 天

“Using 1,024 A100 GPUs, researchers calculated that OpenAI could have trained GPT‑3 in as little as 34 days.”

1）按照A100的实测数据，我们不难估算其他芯片的训练时间：

芯片型号	训练 GPT‑3 估算时间	所需 GPU 数量	数据来源 / 说明
A100	约 34 天	1024 张	Reddit 社区
H100	约 20~25 天	700+ 张	对比A100性能估算
H800	约 45~50 天	1300+ 张	对比A100性能估算
H20	约 60 天以上	1500~1800 张	对比A100性能估算

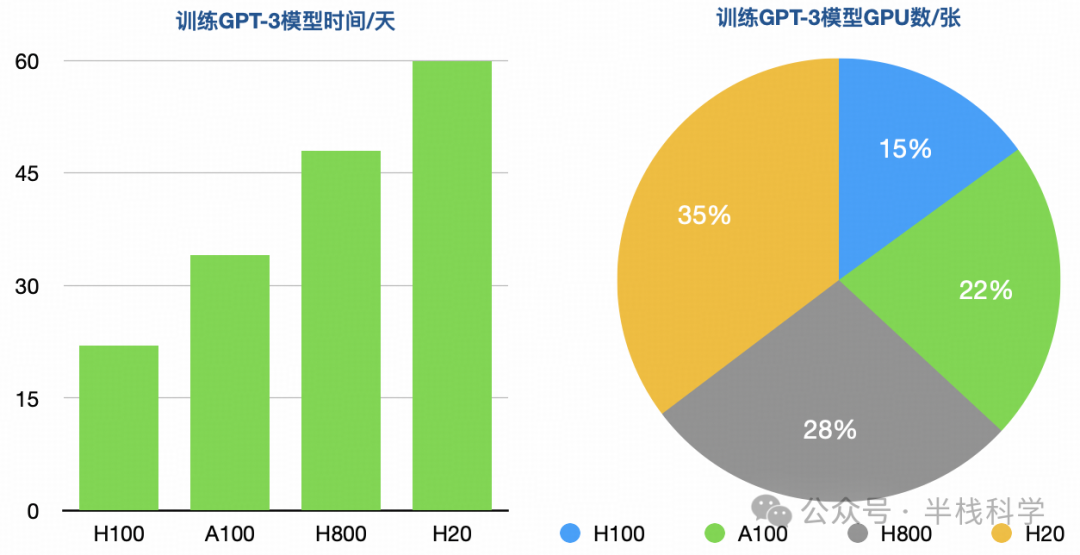

图片来源：作者自绘

2）通用 AI 算力（FP8 吞吐性能）

根据 NVIDIA 官方参数和公开报道，我们也可以大致估算各芯片在 FP8 精度下的 AI 吞吐能力：

芯片型号	FP8 理论性能	相对性能
H100	1980 TFLOPS	100%
H800	约 700 TFLOPS	35%~40%
H20	约 296 TFLOPS	15%

虽然H20仍有一定AI训练能力，但已不再适合构建最顶级的AI训练集群，更多用于AI推理、边缘计算、或者中低规模AI模型训练。

中国市场由于Deepseek大模型的研发突破，如今大模型更多的从训练转向落地部署和应用，这也是英伟达推H20的市场背景之一。

H20的价值在哪里？

虽然H20被“限速”了，但H20依然是英伟达先进技术栈下的高性能芯片，在当前GPU极度紧缺的背景下，对中国市场仍具有以下优势：

✅ 合法合规，能正常采购，不用担心“卡脖子”；
✅ 依然支持Transformer、LLaMA等主流大模型训练与部署；
✅ 价格低于H100，可在AI训练和推理间取得平衡；
✅ 与CUDA生态兼容，方便现有工程迁移；
✅ 搭配国内厂商的AI加速卡和交换方案，依然可以构建AI算力池。

简言之，它虽然不是最强的GPU，但可能是“当下能合法买到的最强GPU之一”。

H20是NVIDIA为中国市场量身打造的AI推理芯片，它在硬件上做出了有针对性的“阉割”与优化：保留了大容量显存和高带宽通道，却大幅降低了计算单位和功耗。

虽然在传统浮点运算力上不敌H100，但符合中国客户需求。同时，由于其总算力和性能密度指标远低于美国出口管制的阈值，H20在技术层面上被认定为合规产品，

因而获得出口许可。未来，随着新一代Blackwell架构的推出，NVIDIA及其竞争对手还将不断调整芯片参数与市场策略，以在政策与技术间寻求平衡。
