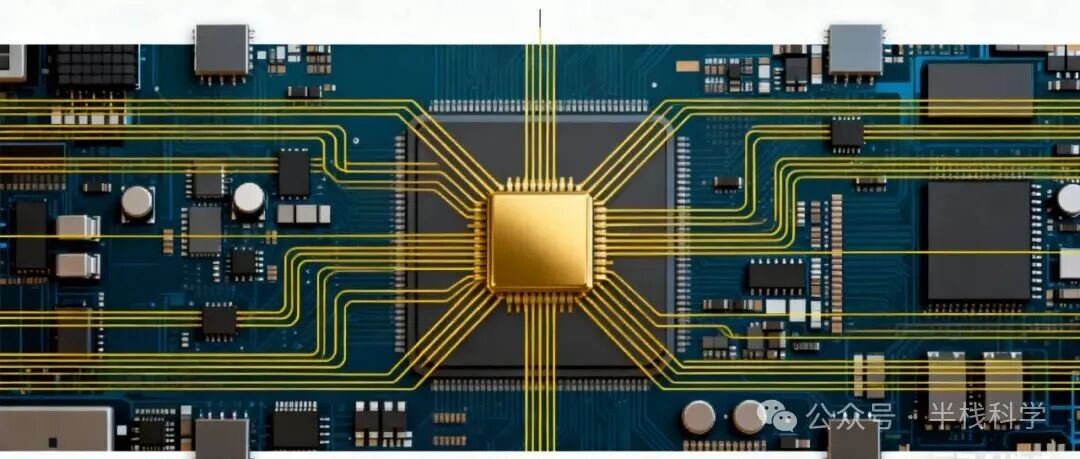

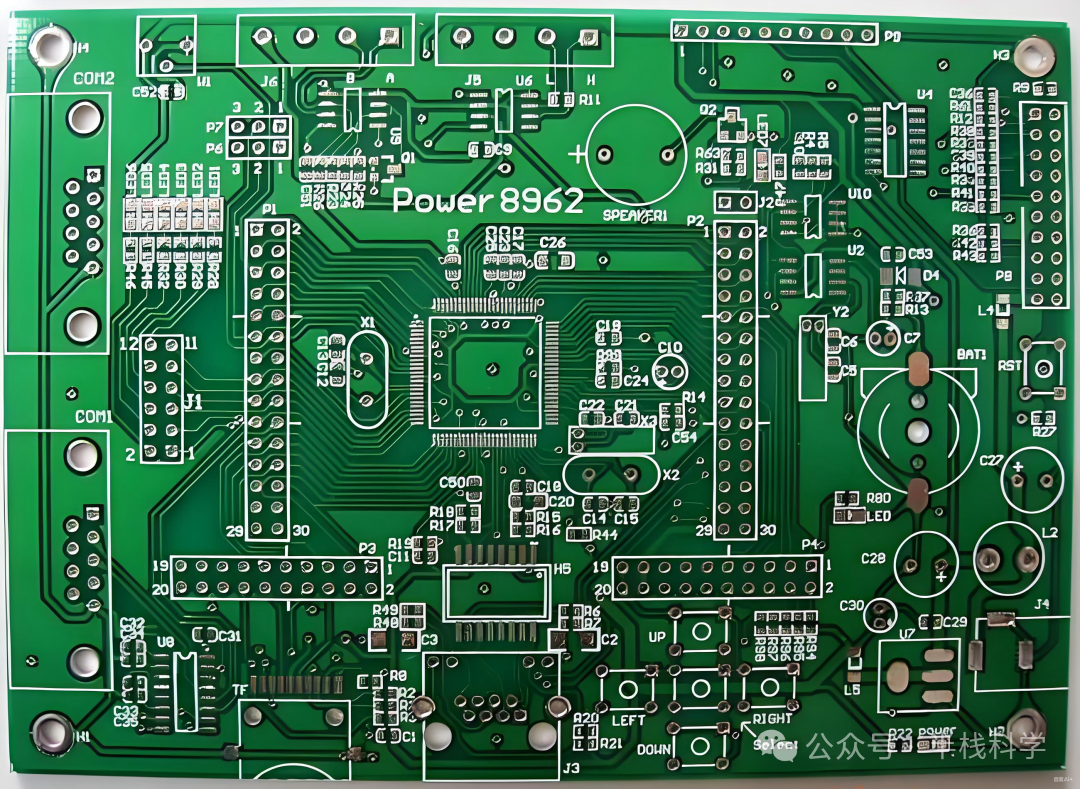

1. 什么是集成电路?

集成电路(Integrated Circuit,简称 IC),通常被称为“芯片”,是将成千上万甚至数十亿个电子元件(主要是晶体管、电阻、电容等)

微缩并集成在一块半导体材料(通常是硅)上的微型电子器件。

如果把电子设备比作一座城市,芯片就是这座城市的“大脑”和“神经中枢”。

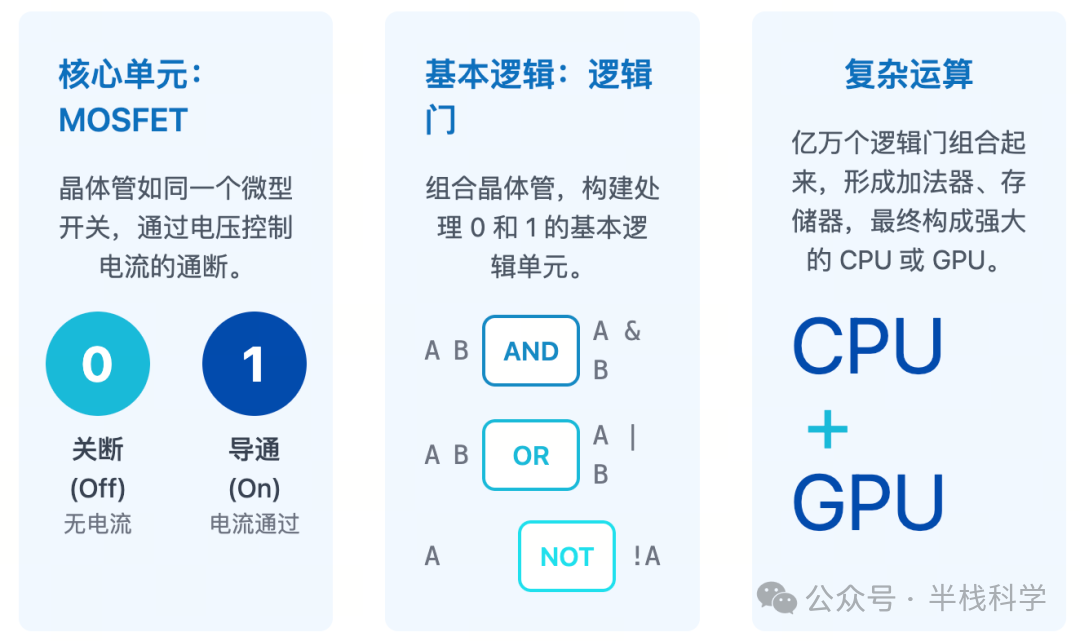

2. 工作原理:从开关到逻辑

集成电路的核心工作原理基于半导体物理二进制逻辑

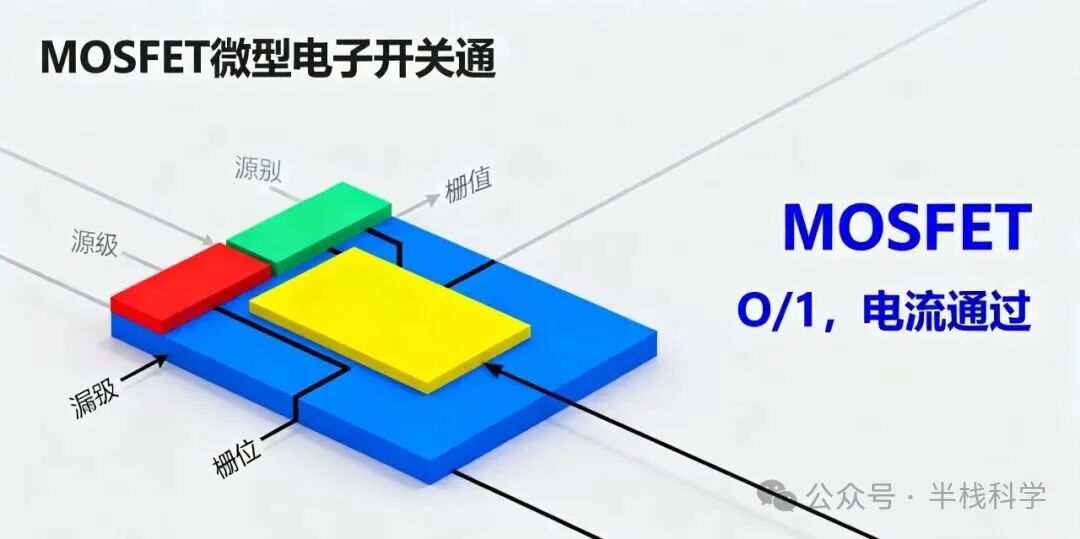

2.1 核心单元:晶体管 (MOSFET)

现代芯片的基石是金属-氧化物-半导体场效应晶体管(MOSFET)。你可以把它看作一个微型的“电子开关”:

通过控制栅极(Gate)的电压,我们就能以极高的速度(每秒几十亿次)控制这个开关的开合。

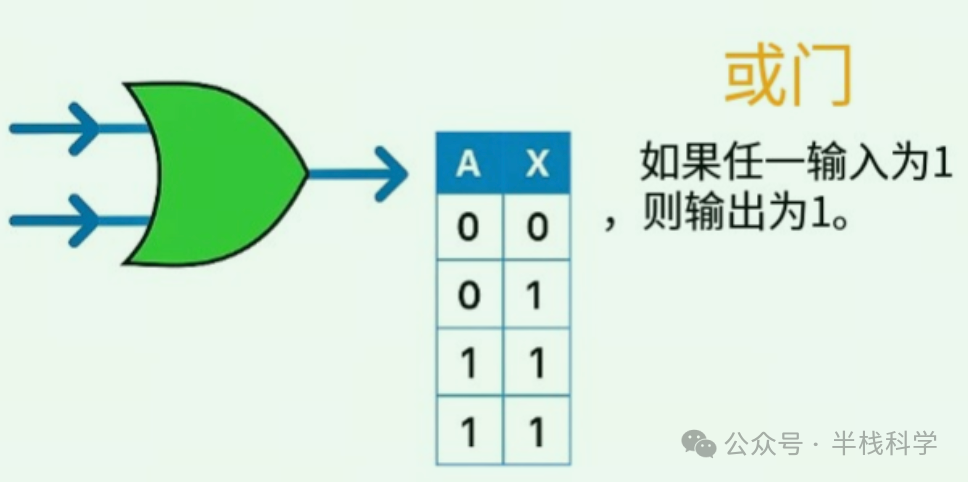

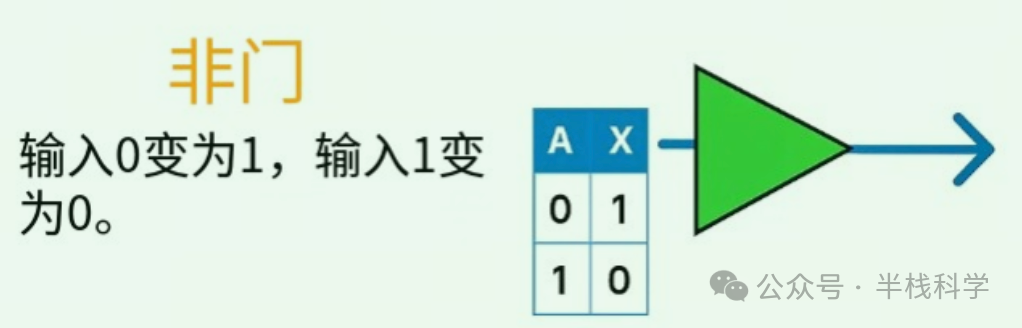

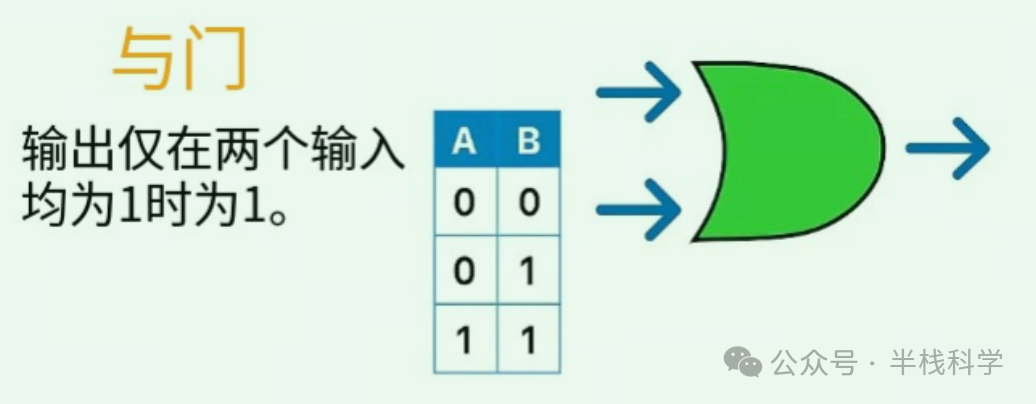

2.2 逻辑门 (Logic Gates)

通过组合几个晶体管,我们构建了最基本的逻辑单元:

2.3 复杂运算

将成千上万个逻辑门组合起来,就形成了加法器、乘法器、存储单元等,最终构成了能够运行复杂软件的CPUGPUNPU

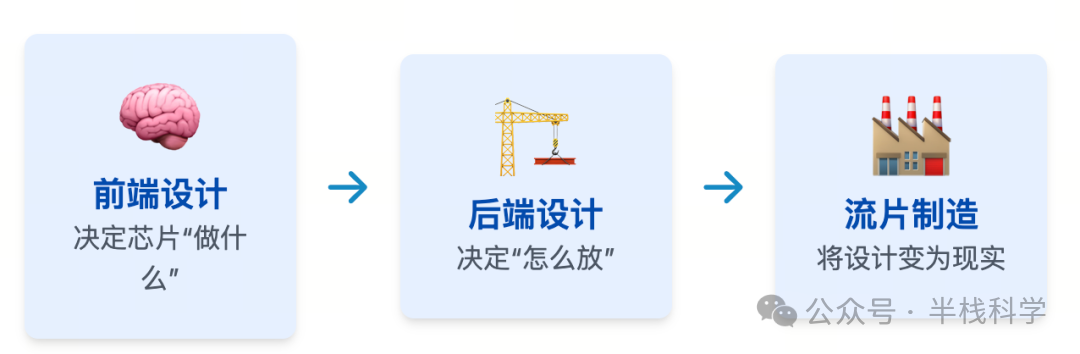

3. 集成电路设计流程 (IC Design Flow)

设计一颗芯片是一个极其复杂的过程,通常分为两个主要阶段:前端设计 (Front-end) 和 后端设计 (Back-end)

第一阶段:前端设计 (逻辑设计)

目标:决定芯片“做什么”以及“怎么做逻辑运算”。

  1. 规格制定:  确定芯片的功能、性能指标(主频、功耗)、接口标准等。

  2. RTL 编码:

    • 工程师使用硬件描述语言(如 Verilog 或 VHDL)编写代码。这类似于写软件,但描述的是硬件电路的行为。

    • 例子:assign sum = a + b;

  3. 功能验证:

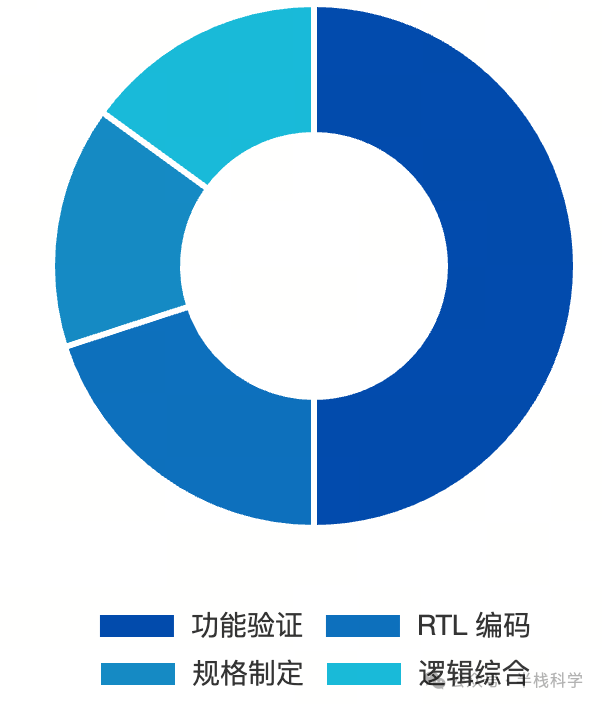

    • 使用仿真工具运行测试平台,确保代码逻辑完全符合设计规格。这是最耗时的步骤之一,因为要确保没有Bug。

  4. 逻辑综合:

    • 使用综合工具将 RTL 代码转换成门级网表 (Gate-level Netlist)

    • 这就好比将高级语言翻译成由与门、或门、非门组成的复杂电路图。


第二阶段:后端设计 (物理设计)

目标:将逻辑电路图转化为实际的物理版图,决定“晶体管放在哪里”以及“线怎么连”。

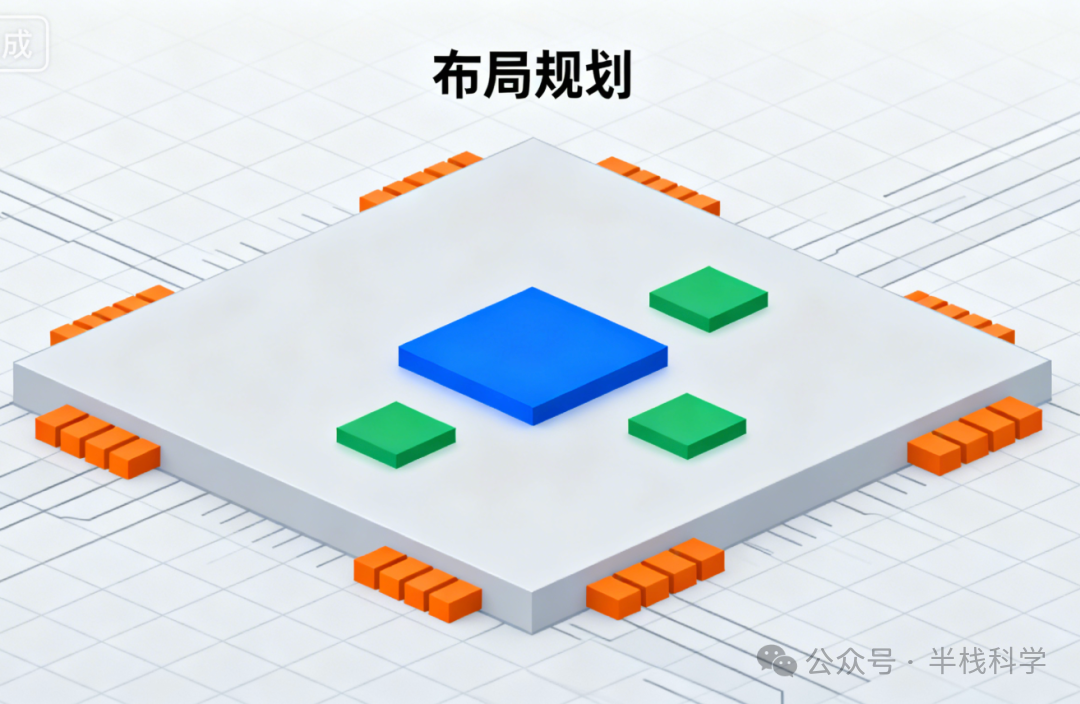

  1. 布局规划 :

    • 规划芯片的宏观布局,确定CPU核、内存模块、IO接口在硅片上的大概位置。

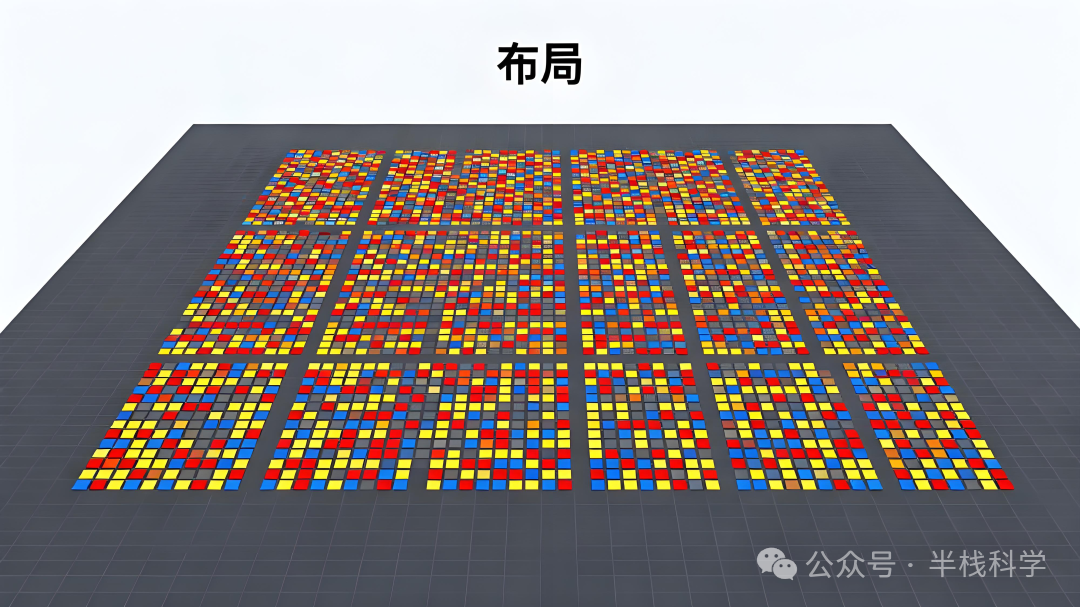

  2. 布局 :

    • 将数以亿计的标准单元(逻辑门)具体放置在芯片的网格上。


  3. 时钟树综合 :

    • 设计时钟信号的走线,确保时钟信号能几乎同时到达芯片的每一个角落,保证电路同步工作。

  4. 布线 :

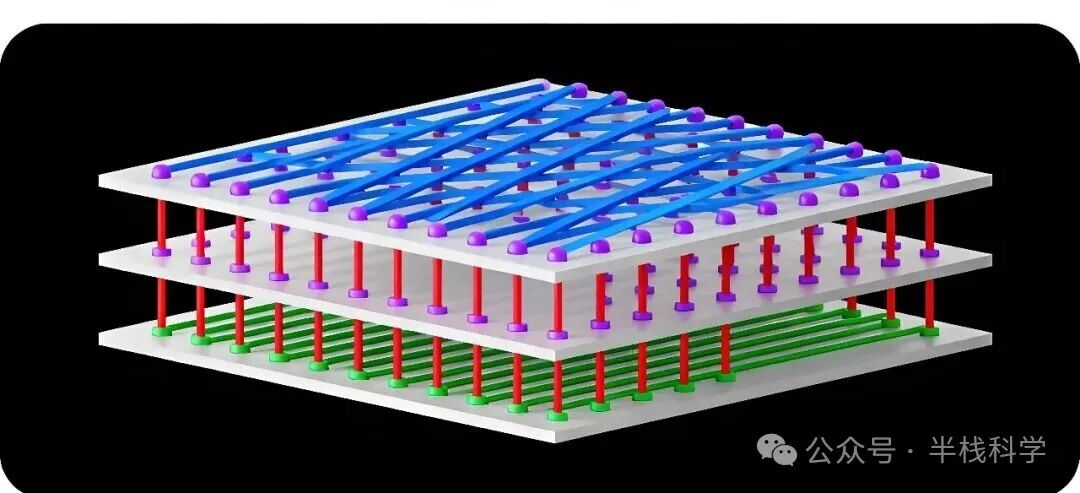

    • 连接所有的单元。现代芯片可能有十几个金属层,布线极其复杂,需要避免信号干扰和延迟。

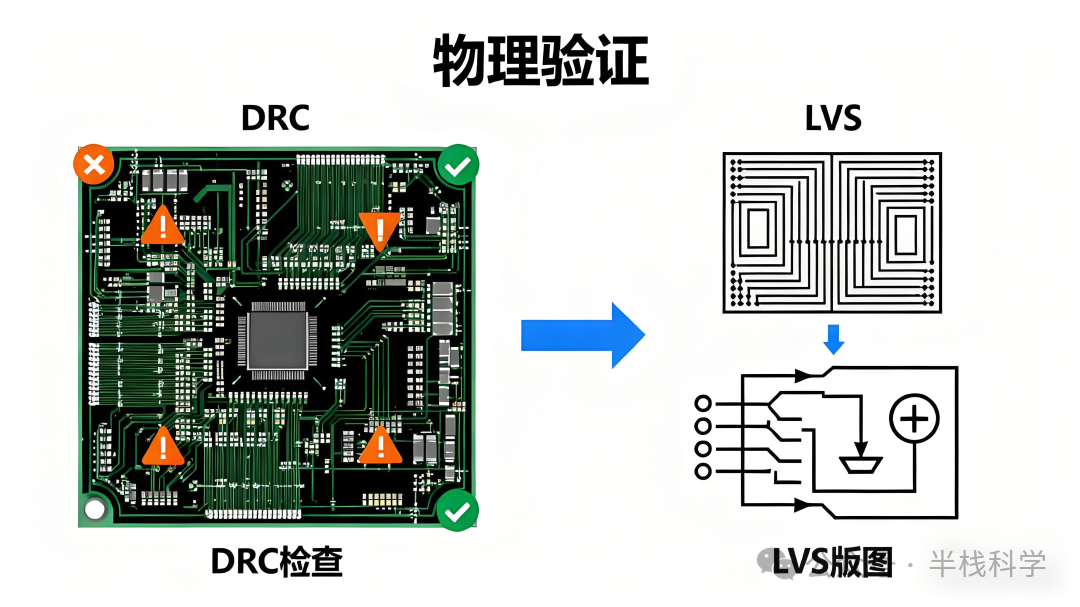

  5. 物理验证 :

    • DRC (设计规则检查): 检查版图是否符合代工厂的制造工艺要求(例如线宽不能太细)。

    • LVS (版图与原理图一致性检查): 确保画出来的版图和最开始设计的逻辑电路是一模一样的。

第三阶段:流片 (Tape-out) 与 制造

当设计完成后,生成最终的数据文件(通常是 GDSII 格式),发送给晶圆代工厂(如台积电、中芯国际)。这个过程叫“流片”。

代工厂利用光刻机、刻蚀机等设备,经过数百道工序,将设计图刻在硅晶圆上。

感兴趣可看这篇文章:芯片制造的工艺流程及原理

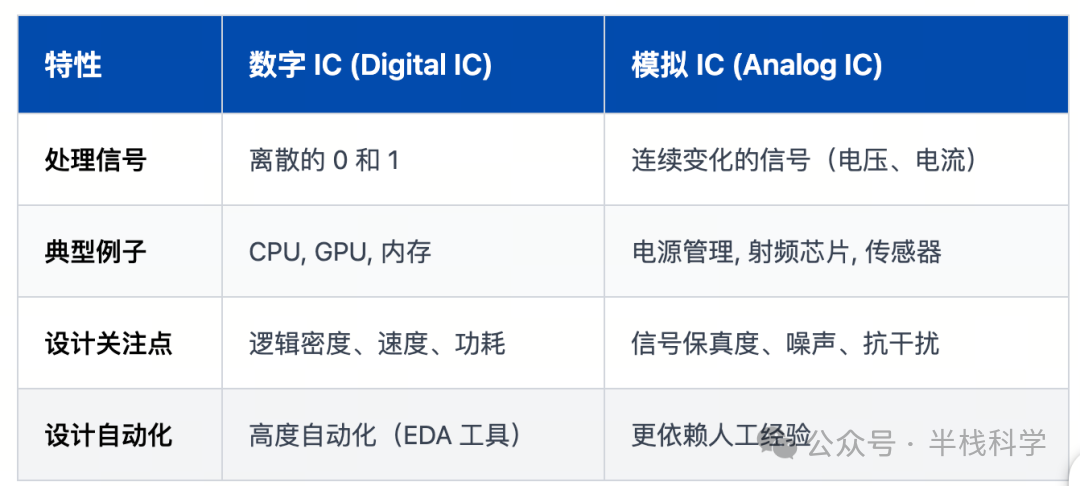

4. 模拟 IC vs. 数字 IC

虽然设计流程相似,但侧重点不同:

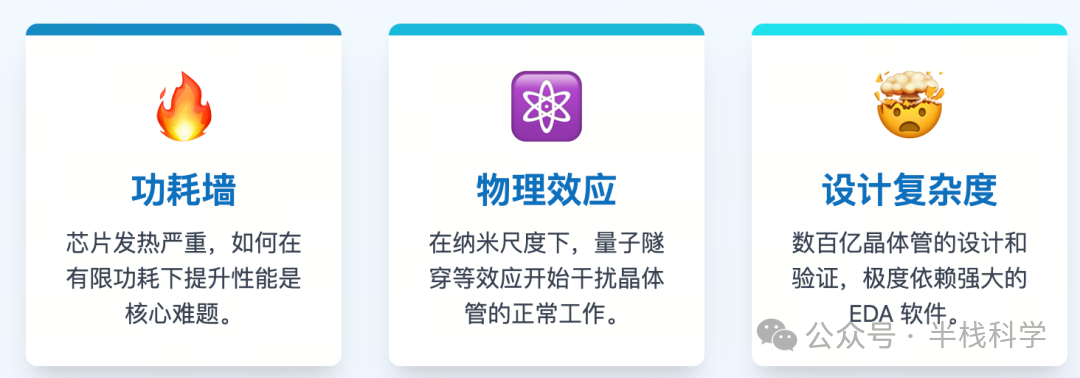

5. 现代设计的挑战

随着芯片逼近物理极限,IC 设计者面临着前所未有的挑战。

    总结

    集成电路设计是人类智慧的结晶,它将纯粹的逻辑思维(代码)转化为物理实体(硅片),通过控制电子的微观流动来驱动宏观的信息世界。
