光学玻璃、半导体晶圆切割的朋友都懂，UV膜是加工中的“关键配角”——既要牢牢固定工件，避免切割时移位崩边，又要经过紫外线照射后能轻松剥离，
不残留胶渍。但实际操作中，气泡、残胶、扩不开膜这些问题总让人头疼，影响良率还耽误工期。
今天就把这份UV膜干货扒得明明白白——从它的组成、工作原理，到半导体、LED等核心应用场景，再到6大常见异常的解决办法，
全用大白话讲透。不管是工艺新手还是老司机，看完都能少踩坑！
一、先搞懂：UV膜到底是什么？3大核心+生产流程
UV膜本质是“智能粘性薄膜”，常态下粘力强，UV照射后粘力骤降，核心信息一次说清：
1. 3大核心特性：粘得牢、撕得净、适配广
·
常态高粘：未照UV前，能紧紧贴合光学玻璃、晶圆、LED等工件表面，固定不松动；
·
·
UV后低粘：经过紫外线照射，粘接力急剧下降，轻松剥离无残胶；
·
·
适配性强：能满足研磨、切割、承载加工等多种工艺需求，对微小零件加工友好。
·

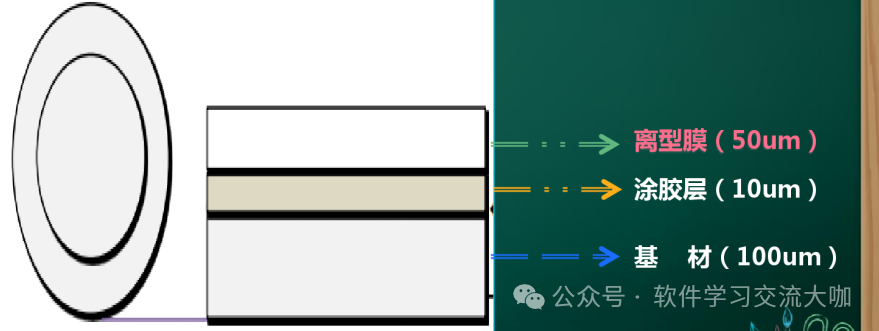

2. 组成很简单：3层结构，各司其职
UV膜就像“三明治”，三层结构分工明确，缺一层都不行：
·
离型膜（50μm）：PET材质，起到保护和隔离作用，方便后续覆膜操作；
·
·
涂胶层（10μm）：核心功能层，含固化树脂、光聚合引发剂等成分，决定粘性和UV反应效果；
·
·
基材（100μm）：主要分PO（聚烯烃，较软）、PET（聚对苯二甲酸乙二醇酯，强度高）、
PVC（聚氯乙烯，扩张性好但环保性差），目前主流是PO和PET。
·

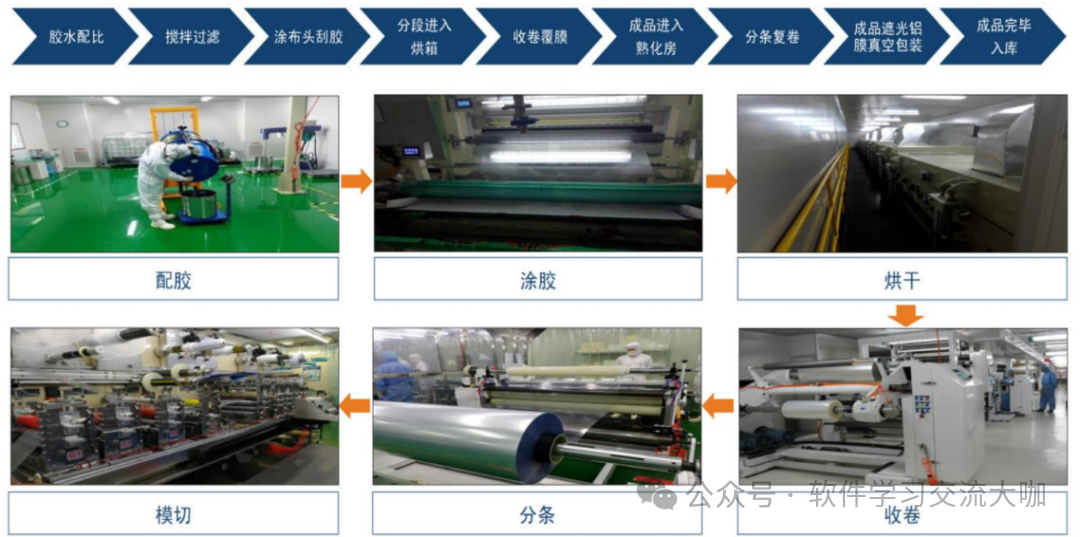

3. 生产流程：从胶水到成品，6步搞定
一张合格的UV膜，生产过程堪比“精细活”，全程把控才能保证性能：
① 胶水配比：按配方混合固化树脂、光引发剂、稀释剂等原料，搅拌过滤去除杂质；
② 涂胶：通过涂布头将胶水均匀刮涂在基材上；
③ 烘干：送入烘箱干燥，让胶水初步固化；
④ 收卷覆膜：将离型膜贴合在涂胶层上，收卷成卷膜；
⑤ 熟化：放入熟化房稳定性能，确保粘性均匀；
⑥ 分条包装：按客户需求分切成不同宽度，用遮光铝膜真空包装入库（避免提前接触UV光）。
二、关键原理：UV膜为什么照完就能“脱粘”？

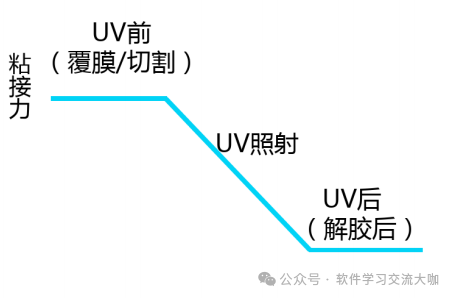

UV膜的核心神奇之处，在于紫外线照射后的“粘力大跳水”，背后原理其实不复杂：
1. 解胶核心：分子链“长大变硬”
UV膜的涂胶层里含有大量不饱和键（-C=C-），遇到紫外线后：
·
光引发剂吸收UV能量，变成激发态；
·
·
激发态的光引发剂触发聚合反应，让无数个含不饱和键的小分子“手拉手”连成超长分子链；
·
·
分子链迅速增长、分子量暴涨，胶体从柔软状态变硬，同时失去对工件表面的浸润性；
·
·
胶体与工件之间的吸附力（范德华力、氢键力）急剧下降，最终几乎失去粘性，轻松剥离。
·

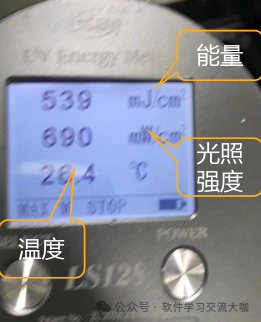

2. 关键参数：解胶效果看“能量”
解胶效果好不好，全靠3个参数把控，三者满足公式：Q=PT（能量=光照强度×时间）：
·
能量Q（单位：mj/cm²）：决定解胶是否彻底，不够则残胶，过量则胶体变脆；
·
·
光照强度P（单位：mw/cm²）：通过设备的强度百分比调节；
·
·
时间T：由生产线履带速度控制，速度越慢，照射时间越长。
·
简单说：想让解胶彻底，要么调高光照强度，要么放慢履带速度，两者搭配就能达到目标能量。

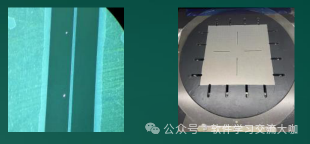

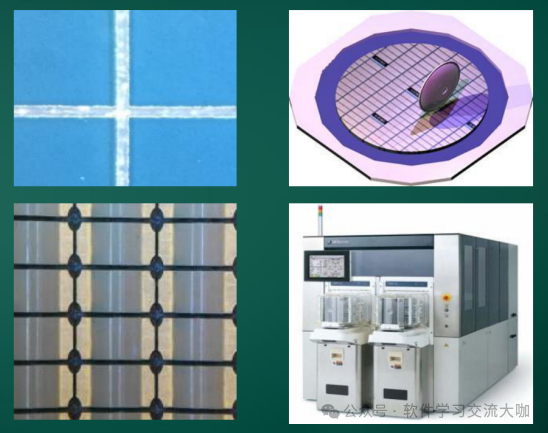

三、应用场景：这些领域离不开UV膜
UV膜的“粘-脱”特性，让它成为精密加工的“刚需品”，主要应用在6大领域：
·
光学玻璃切割：固定玻璃工件，避免切割时崩边、移位；
·
·
半导体晶圆加工：涵盖研磨、切割工序，保护晶圆表面电路；
·
·
封装基板切割：适配高密度封装基板的精细分切；
·
·
LED切割：固定LED芯片或支架，保证切割精度；
·
·
微小零件加工：承载各种精细电子零件，方便加工操作；
·
·
特殊制程支撑：部分工艺中起到临时支撑、保护作用。
·
四、实用干货：6大常见异常，原因+解决思路
实际生产中，UV膜最容易出问题，每个异常都对应明确原因，找对根因就能解决：
1. 覆膜工序：气泡、坑点
·
主要原因：膜没覆平，或者覆膜平台有灰尘、异物；
·
·
解决思路：清洁平台，去除异物；调整覆膜压力和速度，确保膜与工件紧密贴合，排出空气。
·
2. 扩膜工序：扩不开、掉环、膜回缩、法兰盘残胶
·
主要原因：UV膜延展性不好；工件上的油墨相连，裂片角度太小，导致膜无法撑开间隙；
·
·
解决思路：换延展性更好的PO基材UV膜；优化裂片工艺，增大裂片角度，避免油墨粘连。
·
3. 离心机水洗：渗水、渗水残胶
·
主要原因：UV膜本身粘度偏弱，扩膜后粘力进一步降低，水洗时水分渗入，带动胶层残留；
·
·
解决思路：选用粘度更匹配的UV膜；调整扩膜参数，避免膜过度拉伸导致粘力下降；优化水洗流程，控制水压和时间。
·
4. 解胶工序：残胶
·
主要原因：解胶波段不匹配（UV光波长和胶层不兼容）；丝印面覆膜有气泡，局部没照到UV光；渗水、扩膜导致胶层受损；
·
·
解决思路：确认UV膜的适配波段，调整设备光源；覆膜时确保无气泡，必要时重新覆膜；先解决渗水、扩膜问题，再进行解胶。
·
5. 倒静电膜：撕膜掉片
·
主要原因：UV膜解胶后粘着力还是偏高，撕膜时带掉工件；
·
·
解决思路：提高UV照射能量（调高强度或放慢速度）；换解胶后粘力更低的UV膜。
·
6. 超声波清洗：胶丝
·
主要原因：激光切割时高温导致UV膜提前固化，扩膜时固化的胶块残留在工件边缘，清洗时形成胶丝；
·
·
解决思路：优化激光切割参数，降低局部温度；切割后及时清理工件边缘，再进行扩膜和解胶。
·
五、避坑技巧：选对+用好UV膜，3点关键建议
1.
选对基材：柔软工件选PO基材（贴合性好），高强度加工选PET基材（耐用），避开PVC基材（环保性差）；
2.
3.
匹配参数：根据UV膜的要求调整照射能量，先小批量测试，确认无残胶再批量生产；
4.
5.
储存得当：用遮光铝膜真空包装，存放在干燥、避光环境，避免提前接触UV光导致失效。
