宝子们是不是总对芯片制造充满好奇？觉得“一块小小的芯片”背后全是复杂工艺，看设备名单就头大？其实半导体制造没那么神秘！
这份文档把制造流程拆成3大核心阶段，连对应的23种核心设备和实操环节都标得明明白白，今天就用大白话给大家扒透——从硅棒到成品芯片，
每一步都讲清楚，连文档里提到的23个实操视频对应的环节都同步解读，小白也能秒懂！
一、第一阶段：单晶硅片制造（芯片的“母材制备”）
这一步是给芯片造“基础原材料”，把硅加工成合格的单晶硅片，共7个步骤+7种设备，每步都不能省：

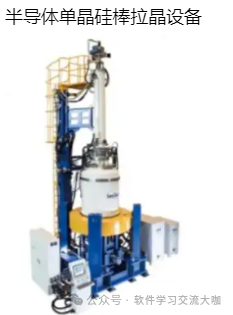

拉硅棒：芯片的“源头母材”！用「单晶硅棒拉晶设备」把熔融的高纯度硅拉成圆柱形单晶硅棒，纯度要达到99.9999999%（9个9），纯度不够后续芯片全白费；
晶棒滚磨：用「晶棒磨床」把硅棒表面磨平整、尺寸磨精准，不然后续切片会厚薄不均；
切片：用「切片设备」把硅棒切成薄薄的硅片（就是咱们说的晶圆），切片精度直接影响硅片利用率；
倒角：用「晶圆倒角设备」把硅片边缘的尖角磨圆，避免边缘锋利导致后续加工崩边、碎裂；
CMP研磨：用「CMP研磨设备」给硅片抛光，磨到表面光滑如镜，不然光刻时图案会失真；
晶圆检测：用「晶圆检测设备」排查硅片的厚度、平整度、纯度问题，不合格的直接淘汰；
清洗：用「清洗设备」去除研磨、检测过程中残留的杂质，避免污染后续工艺
【博主小科普】：单晶硅片是芯片的“地基”，这阶段设备精度要求极高，比如拉晶设备的温度控制要精确到±1℃，不然硅棒的晶体结构会乱！
二、第二阶段：IC（晶圆）制造（芯片的“电路雕刻”）
这是最核心的“芯片成型”阶段，要在硅片上雕刻出复杂电路，共11个步骤+对应的核心设备，每步都是技术活：
氧化：用「氧化炉」给硅片表面生成一层二氧化硅薄膜（分立式和卧式两种设备），这层膜是电路的“绝缘层”；
涂胶+烘干：用「光刻胶涂胶设备」给硅片涂一层光刻胶，再烘干固定，光刻胶相当于“电路模板的载体”；
光刻：用「光刻机」（芯片制造的“核心印钞机”）把电路图案投射到光刻胶上，这步决定芯片制程精度（比如7nm、5nm就靠光刻精度）；
显影：用「显影机」把曝光后的光刻胶显影，让电路图案显现出来，没曝光的光刻胶会被洗掉；
刻蚀：用「刻蚀机」把没被光刻胶保护的二氧化硅层刻掉，让电路图案转移到硅片上；
去胶：用「晶圆去胶设备」把多余的光刻胶去掉，只留下刻好的电路图案；
离子注入（掺杂）：用「离子注入机」给硅片加入特定杂质（比如硼、磷），改变硅的导电性，这步是形成芯片“源极、漏极、栅极”的关键；
退火：用「退火炉」给硅片加热，修复刻蚀和离子注入造成的晶体损伤，同时激活杂质，让导电性稳定；
薄膜沉积：用「气相沉积设备」在硅片上沉积金属或介质薄膜，用于后续电路连接；
金属化（刻蚀）：再次用「刻蚀机」对沉积的金属膜刻蚀，形成芯片的金属互连线路，让各个电路模块连通；
二次CMP研磨：用「CMP研磨设备」对金属化后的硅片再次抛光，确保表面平整，为后续多层电路叠加做准备。
【实操小提醒】：这阶段是“反复循环”的！比如氧化-涂胶-光刻-刻蚀-去胶，要根据电路层数重复多次，层数越多，芯片功能越复杂～
三、第三阶段：IC封装测试（芯片的“成品出厂”）
做好的晶圆还不能直接用，要封装保护、测试筛选，共6个步骤+6种设备，确保芯片合格：
晶圆减薄：用「晶圆减薄设备」把晶圆磨薄到合适厚度（比如超薄晶圆＜50μm），方便后续切割和封装；
切割（划片）：用「晶圆划片设备」把晶圆切成单颗芯片（就是咱们说的“裸芯片”），文档里的“晶圆划片机”视频就是这步，划片精度要高，不然会刮伤芯片；
贴片：用「贴片机」把裸芯片贴到封装基板上，固定芯片位置，为后续引线连接做准备；
引线键合：用「引线键合设备」用细金属丝（比如金、铜丝）把芯片的焊盘和封装基板的焊盘连接起来，让芯片能传递电信号；
封装：用「半导体封装设备」把芯片用树脂等材料包裹起来，保护芯片不受潮湿、灰尘、外力影响；
测试：用「半导体检测设备」检测芯片的电性能、稳定性，不合格的芯片直接淘汰，只有合格的才能出厂。
【产线小知识点】：封装不仅是保护，还影响芯片散热和尺寸！比如手机里的芯片封装要轻薄，服务器芯片封装要侧重散热～

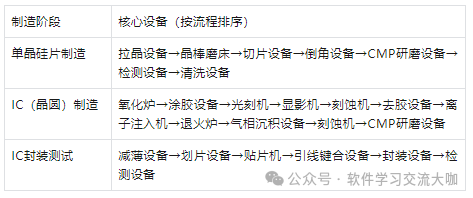

四、核心设备清单速记（直接抄作业）
宝子们记不住复杂流程？先把23种核心设备对应好阶段，一目了然：
五、总结：半导体制造的核心逻辑
其实芯片制造就是“三步走”：先造合格的硅片（地基），再在硅片上刻电路（核心），最后封装测试（出厂）。每一步都离不开对应的核心设备，
比如光刻机顶起整个制程，划片设备决定芯片切割良率，少任何一个环节都造不出合格芯片～
宝子们是不是没想到，一块小小的芯片要经过23个关键步骤、用到23种专业设备？这也是芯片为啥这么“金贵”的原因！
