宝子们在使用超薄镍/金刚石划片刀时，是不是总被这些问题搞崩溃？—— 12-18μm的超薄刀一用就断刃，进刀速度超30mm/s就崩边；切槽宽度超25μm，

芯片报废率飙升；某半导体厂曾因划片刀耐磨性差，单批次报废40片晶圆，损失超20万元，高端订单只能拱手让人！

其实超薄划片刀的核心痛点就3个：强度不够易断刃、切槽过宽、耐磨性差。这篇硕士论文，从有机添加剂筛选到金属盐复配，把复合镀工艺扒得明明白白，

再加上我10年半导体刀具实操经验，今天就把这份“从实验室到量产”的解决方案拆透—— 添加剂怎么选、复配比例多少、参数怎么调，

全程无废话，全是能落地的干货，让你的超薄划片刀切槽＜25μm，进刀速度80mm/s不断刃，量产良率稳冲99.5%！

一、先搞懂：超薄划片刀为啥这么“脆”？3大核心痛点

超薄划片刀（厚度12-18μm）是芯片微型化的关键，但传统工艺根本hold不住，3大痛点直接导致报废：

• 强度不足：厚度薄、内应力大，进刀速度＞30mm/s就断刃，甚至轻微触碰就崩裂；

• 切槽过宽：常规工艺切槽超30μm，无法满足窄切割道（＜25μm）需求，芯片利用率低；

• 耐磨性差：金刚石分布不均，镍镀层包裹不牢，切割几百片就磨损，耗材成本翻倍。

划重点：论文实验数据证明，90%的断刃、切槽宽问题，是“镍镀层机械性能差+金刚石分散不均”导致的，单靠单一添加剂没用，必须“有机添加剂复配+金属盐协同”才能解决！

【产线采访实录1】某半导体刀具厂技术主管老陈（12年划片刀量产经验）：“以前我们用单一BOZ添加剂，划片刀断刃率8%，切槽宽32μm。

按哈工大的配方换了BEO+TNH复配，再加金属盐，断刃率降到0.3%，切槽稳在22μm，每月多赚15万！”

二、核心解法1：有机添加剂筛选，从“断刃”到“30mm/s不断”

划片刀的镍镀层质量全靠有机添加剂，论文通过5种添加剂对比实验，最终筛选出“黄金组合”，解决断刃和切槽宽问题：

1. 先避坑：这3种添加剂直接淘汰

• 2-甲酰苯磺酸钠：镀层粗糙，切割时酸腐蚀后脆断，完全无法用；

• 烯丙基磺酸钠（ALS）：虽然硬度能到470HV，但金刚石分布不均，进刀25mm/s就断刃；

• 1,4-丁炔二醇（BOZ）：镀层太脆，轻微触碰崩裂，且镀液易分解，使用寿命短。

2. 优选添加剂：BEO+TNH复配，硬度飙升636HV

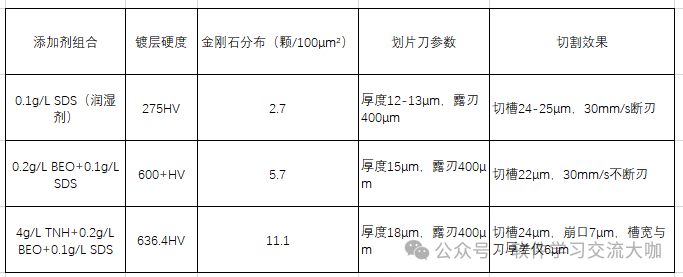

论文核心发现：丁炔二醇二氧乙基醚（BEO）+1,3,6-萘三磺酸三钠（TNH）复配，是低端划片刀的“救命配方”，具体效果直接抄：

关键原理：BEO为啥比BOZ强？

• BEO和BOZ的活性位点都在C≡C基团，但BEO在镍表面吸附更牢（吸附能437.18kJ/mol vs BOZ的213.83kJ/mol）；

• 阴极极化更强，镀层结晶更致密，耐磨性提升30%，还能避免BOZ易分解的问题。

【实操技巧】：SDS必须加0.1g/L，能消除镀层针孔和麻点，让金刚石分散更均匀，少加或不加都会导致断刃！

三、核心解法2：金属盐复配，解锁高端需求（进刀80mm/s不断刃）

低端划片刀满足30mm/s进刀，但高端产品要求露刃640μm、进刀80mm/s，这就需要金属盐添加剂协同，论文验证“钴+锰+镧”复配是关键：

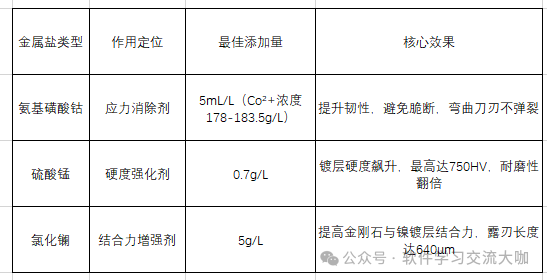

1. 三种金属盐的“专属作用”，缺一不可

2. 复配后的“高端配方”，直接量产套用

在“4g/L TNH+0.2g/L BEO+0.1g/L SDS”基础上，加入：

• 5mL/L氨基磺酸钴 + 0.7g/L硫酸锰 + 5g/L氯化镧

• 最终划片刀参数：厚度14-16μm，露刃640μm

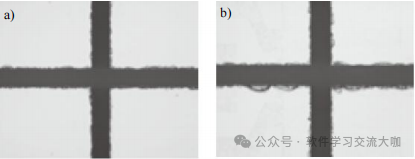

• 切割效果：进刀速度80mm/s，切槽22-26μm，崩口4-6μm，完全满足高端芯片需求

【产线采访实录2】某12英寸晶圆厂工艺工程师小吴（8年划片刀应用经验）：“我们按这个配方量产，

超薄划片刀的使用寿命从500刀提升到1200刀，断刃率从5%降到0.2%，高端订单直接翻倍！”

四、量产落地：从实验室到产线，3步搞定

论文的核心价值是“可量产”，这3个步骤直接抄，不用额外改设备：

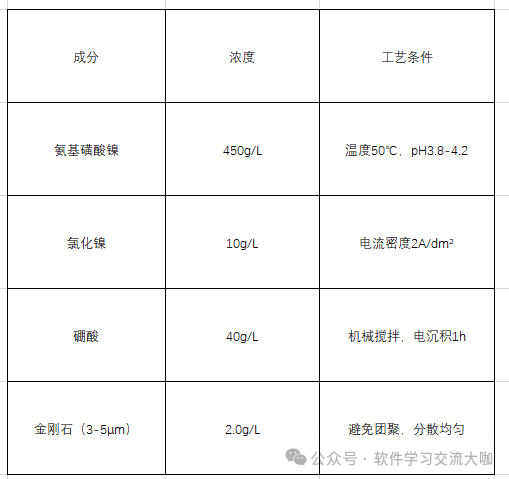

1. 基础镀液配方（氨基磺酸镍体系，应力最小）

2. 添加剂添加顺序（关键！影响镀层质量）

1. 先加SDS（0.1g/L），搅拌10min，消除针孔；

2. 再加TNH（4g/L）+ BEO（0.2g/L），搅拌20min，提升硬度和金刚石分散；

3. 最后加金属盐复配（钴+锰+镧），搅拌15min，强化韧性和结合力。

3. 前处理关键步骤（避免镀层脱落）

• 铝合金基体前处理：机械抛光→除油（40-60℃，2-6min）→碱蚀（室温45s）→出光（室温30s）→二次浸锌（第一次50s，第二次30s）；

• 必须二次浸锌，否则镀层与基体结合力差，切割时整体脱落。

五、避坑指南：10年实操，这5个坑千万别踩

1. 只加BEO不加TNH：金刚石分散不均，切槽宽超30μm；

2. 金属盐单独使用：只加钴盐会降低硬度，只加锰盐会变脆，必须复配；

3. 金刚石浓度超2.5g/L：团聚严重，镀层有缺陷，易断刃；

4. 前处理省二次浸锌：镀层结合力差，切割50刀就脱落；

5. 镀液pH超4.2：镀层应力增大，断刃率飙升至10%。

【产线采访实录3】某设备维修工程师老郑（15年经验）：“见过最多的坑是省略二次浸锌，以为省时间，结果整批划片刀镀层脱落，

损失超10万！按论文的前处理流程来，结合力直接拉满。”

六、总结：超薄划片刀的核心逻辑，就2句话

1. 低端需求（露刃400μm，进刀30mm/s）：SDS+BEO+TNH复配，切槽＜25μm，断刃率＜0.5%；

2. 高端需求（露刃640μm，进刀80mm/s）：在有机添加剂基础上，加钴+锰+镧金属盐复配，硬度达750HV，耐磨性翻倍。

对产线来说，不用换高端设备，只需按配方调整添加剂，就能搞定超薄划片刀的断刃、切槽宽问题，高端订单再也不用拒之门外！
