做半导体封装的朋友大概率都踩过这些坑:划切后芯片崩边严重、刀痕超标、刀具用没多久就钝化,

不仅拉低良率,返工成本还居高不下。其实砂轮划片机的划切品质,根本不是靠“运气”,

而是藏在刀具选择和参数优化里的硬逻辑。

今天就把这篇专业工艺文档的核心干货拆解开,再结合3个真实生产案例,用通俗的话讲透划切原理、影响因素和实操技巧,不管你是刚入行的技术新手,还是想优化产能的老司机,都能直接落地!

先搞懂:砂轮划片机是怎么“切开”芯片的?

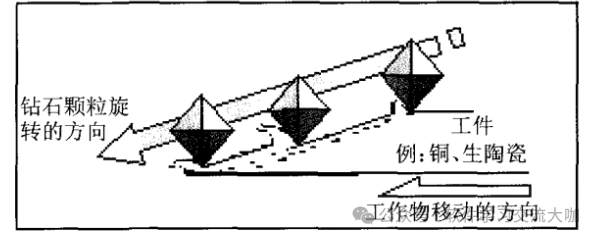

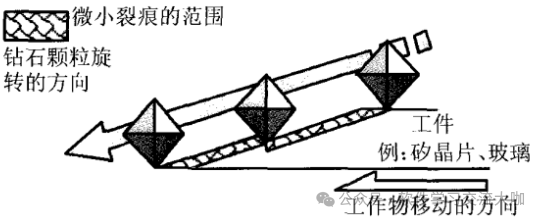

砂轮划片机的核心逻辑很简单:靠空气静压电主轴带动金刚石刀具,以3-6万转/分的高速旋转,配合工作台的直线运动,把晶圆分裂成独立芯片。但不同材料的划切方式完全不同,这几个关键概念一定要分清:

案例参考:某厂划切LED芯片时,一开始直接用新刀加工,出现刀痕宽度不均、小崩边频发的问题。后来按规范先做刀具修整(1700目刀片配800目修整板,双向各修20刀),

再进行划切,刀痕宽度从35μm降到28μm,崩边率直接从1.2%降到0.1%,成品率达99.8%。


刀具选不对,努力全白费!4个核心参数定成败

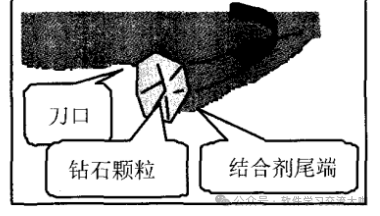

刀具是划切的“核心武器”,由钻石颗粒和结合剂组成,选对型号直接少走一半弯路,这4个参数一定要盯紧:

1. 钻石颗粒:大小决定“效率+崩边”


2. 集中度:不是越高越好

集中度指刀片里钻石颗粒的数量(100集中度=1cm³中钻石占25%):


3. 结合剂:按材料选才不踩雷

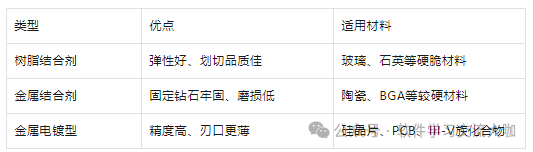

结合剂分3种,硬度依次递增,用途完全不同:


案例参考:某航天厂生产星用高频SAW滤波器,芯片尺寸小(划片街区间距<1mm),对崩边要求≤40μm,原用金刚刀划片良率仅85%。

换成树脂结合剂+4000目金刚石颗粒的砂轮刀,配合3万转/分转速,崩边直接控制在32μm以内,合格率提升至97%以上,完全满足星用产品要求。

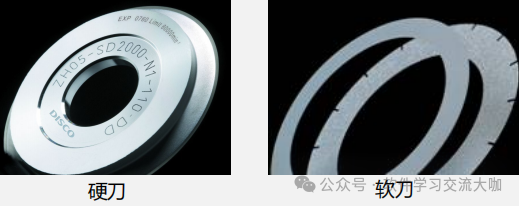

4. 外形&工艺:硬刀vs软刀,电镀vs烧结


案例参考:某厂划切300μm厚玻璃晶圆(SiP封装用),初期用金属结合剂烧结刀,崩边达45μm,还出现边缘烧伤。

换成超薄树脂结合剂电镀刀(厚0.03mm),采用“多脉冲分层划切”,每层深度8μm,崩边直接降到18μm,热影响区控制在3μm内。

参数调得好,崩边立马少!5个关键参数优化技巧

选对刀具后,参数调节就是“临门一脚”,这5个细节直接影响划切品质:

1. 主轴转速:3-4万转/分是“黄金区间”


2. 进给速度:跟着材料“软硬深浅”走


案例参考:某厂划切10mm×10mm的BGA封装EMC件,初期进给速度设为35mm/s,崩边达50μm,分层率0.8%。后来调整为20mm/s,划切深度控制在封装厚度的2/3,

再配合超声波裂片,崩边降到25μm,分层率仅0.1%,1000件试产合格率99.6%。

3. 刀座&法兰:平整度误差不能超2μm

刀座或法兰不平整、粘有废屑,会导致刀具高速旋转时摆动,直接产生大崩边:


4. 冷却液:24℃是“最佳温度”

案例参考:某厂用1006A划片机加工小尺寸硅片,频繁出现打刀、碎片问题,设备故障频发。后来加装双重过滤组件,将冷却水压力稳定在0.3MPa,温度控制在23-25℃,

同时优化进刀速度从15mm/s降到10mm/s,打刀现象基本杜绝,成品率提升8.9个百分点。

5. 工件固定:胶带vs石蜡,按需求选


实用秘籍:刀具修整+工艺优化,良率再提一档

1. 修刀工序:刀具“复锐”的关键(以320μm厚晶圆为例)


2. 二次划切:特殊材料的“避坑技巧”

划叠层电容、带钝化层的工件时,可分两步:

案例参考:某厂划切带凸点的三维封装晶圆,表面有金属氧化物层,直接划切导致刀具过载钝化,寿命仅800刀。改成“激光预切(功率5W,速度50mm/s)+砂轮划切”,

先去除氧化层再深划,刀具寿命延长到2200刀,划切偏移量控制在±5μm内。

3. 工艺选择核心逻辑:平衡“寿命+效率+品质”

最后总结

砂轮划片机的划切工艺,本质是“刀具特性”与“材料属性”的匹配,再加上参数的精细调节。没有万能的参数,只有最适合的组合——关键是先明确划切要求(良率/效率/成本),

再根据材料软硬、厚度选择刀具,最后优化转速、进给、冷却液等细节。
