Electric富士电机 QC12A 高压输配电

产品目录

Electric富士电机 QC12A 高压输配电

Electric富士电机 QC12A 高压输配电

Electric富士电机 QC12A 高压输配电Electric富士电机 QC12A 高压输配电QC12A电压输入频率50/60Hz额定电压100～110V/200～220V(切换开关和端子台)[不平衡P1-P2、P2-P3间/平衡P1-P2间]允许电压变动P1(at110V)-P2间85～121V/P1(at220V)-P2间170～242V；P2-P3间85～242V消耗功…

产品详情

Product Detail

Electric富士电机 QC12A 高压输配电

Electric富士电机 QC12A 高压输配电

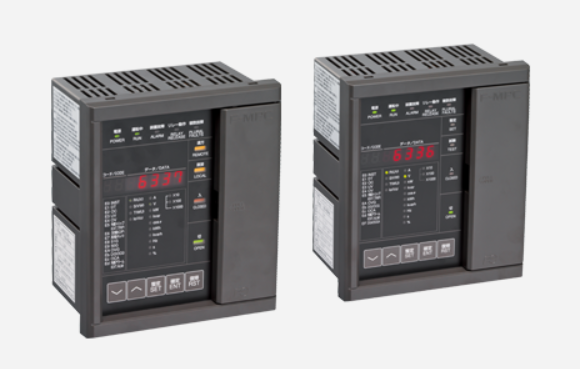

QC12A
电压输入频率50/60Hz
额定电压100～110V/200～220V(切换开关和端子台)
[不平衡P1-P2、P2-P3间/平衡P1-P2间]
允许电压变动P1(at110V)-P2间85～121V/P1(at220V)-P2间170～242V；P2-P3间85～242V
消耗功率P1-P2间 13VA、P2-P3间 3VA
电流输入频率50/60Hz
额定电流5A[不平衡1S-1L、3S-3L间/平衡3S-3L间
消耗电流1S-1L间 1VA、3S-3L间 1VA
无效功率控制范围接通控制值[kvar]根据目标功率进行自动设定。
分断控制值[kvar]已接通最小电容器容量×1.2－接通控制值
[计算结果为负值时，分断控制值自动设定为0]
适当控制值[kvar]自动设定为已接通最小电容器容量1.2倍的值
控制误差±0.01×VT比×CT比 kvar(输入110V时)
轻负载分断控制值[kW]有效功率降低到输入数值的最小负载以下时，从已接通电容器的容量较大的存储单元开始依次(按照分断时间间隔)进行分断。
最小负载值设定为0时，不进行轻负载分断。
[控制误差：±0.01×VT比×CT比 kW](输入110V时)
输出电容器控制输出数12电路(a触头单侧通用)
最小适用负载DC1V、1mA
开关容量AC250V 5A,DC30V 5A,DC100V 0.5A
电气寿命AC220V(诱导负载)闭路20A、功率0.7、开路2A、功率0.3～0.4约10万次
