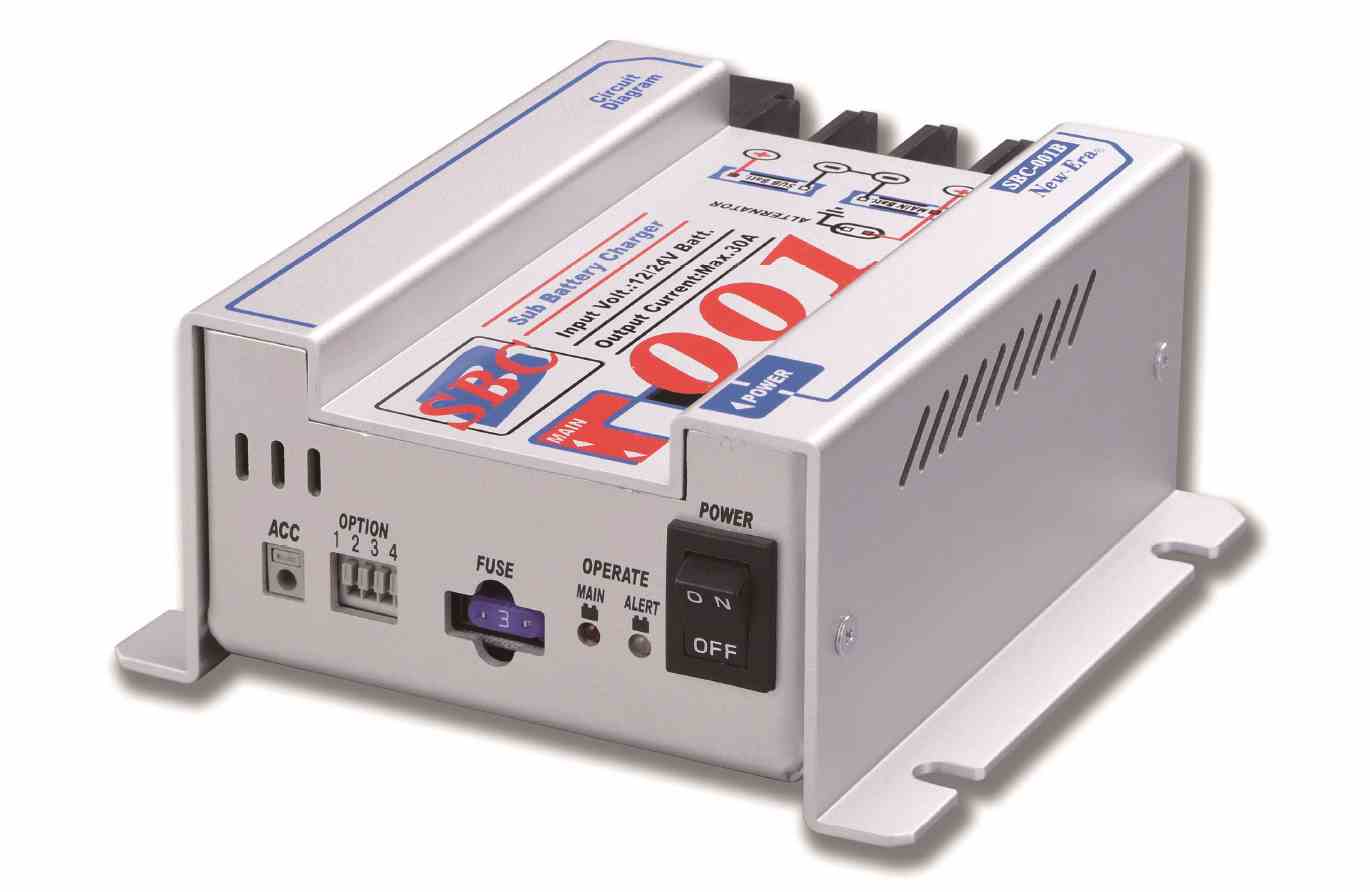

NEW-ERA新时代  SBC-001B 电子控制产品

NEW-ERA新时代  SBC-001B 电子控制产品

出电流：MAX30A
在为辅助电池充电时保护主电池。 添加电池时必须使用该系统。
它作为一个系统，从发电机给两个电池充电。
在汽车和游艇中，发电机（交流发电机）为电池（主电池）充电。 如果电池作为电源，以及其他电器（电视、微波炉、鱼类探测器等）除已安装的电气部件外，功率过高时电池会立即变弱，导致发动机无法启动。 作为解决方案，会安装另一节电池（辅助电池）来补充主电池，但仅添加辅助电池不足以区分两节电池，充电时电池也可能变弱。 通过将额外电池与该单元结合使用，发电机可以分别为主电池充电，且可以先给主电池充电。 因此，额外的电气产品消除了发动机故障等问题，你可以放心使用它。

低电压保护电路优先主电池
·工作功能显示LED闪烁周期中产生热量等异常
・12V/24V组合型（自动切换功能）
·可与ACC开关
连接 ・轻量化紧凑设计使接线非常简单
·外部远程连接接口标配

模型SBC-001B
尺寸120（西）×55（H）×145（D）毫米
质量0.5公斤
额定输入电压12V/24V 电池
输出电压MAX30A
最大工作电压30V
工作温度范围-20°C~+60°C
抗震能力根据JIS D 1601 45级
防水性没有防水
无负载电流主电池电压为12.0V/18mA或更低，24.0V/28mA或更低
保持函数≪ 主电池低压保护电路≫
●12V电池
时（1）电源开关开启时/约12.5V（回路13.0V）（
2）ACC联动时/约12.0V（回程约12.5V）

●电池
为24V （1） 电源开关导通/25.5V（约26.0V回程）
（2） ACC联动/约24.5V（约25.0V回程）

≪主电池过压保护电路≫
12V电池/约18V/24V电池/约32V

≪ 充电电流限制 / 30 A≫≪
子电池充电
时LED亮起≫

≪ 充电电流：大约在3A或更低时关闭≫
限流系统PWM方法
配件3A迷你刀片熔断器/1个压
接端子（R8-S4）/4个
LED显示屏说明标签
