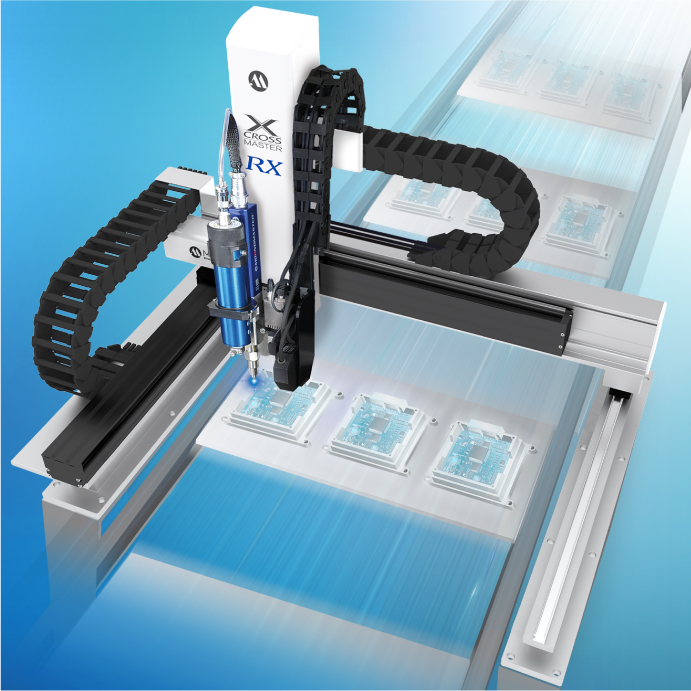

MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂

产品目录

MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂

MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂

MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂MUSASHI的在线通用运动UNIT。■通过高水准的涂布品质实现成品率提高!・级别最高0.01mm的重回定位精度。・角部也保持一定的画幅。・涂布模式编辑软件MuCADV对应。・田赛网络应对。品名C…

产品详情

Product Detail

MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂

MUSASHI武藏 XM230SX-3A-L-SS 桌面型机械臂

MUSASHI的在线通用运动UNIT。

■通过高水准的涂布品质实现成品率提高!
・级别最高±0.01mm的重回定位精度。
・角部也保持一定的画幅。
・涂布模式编辑软件MuCADV对应。
・田赛网络应对。

品名
CROSSMASTER 230SX
CROSSMASTER 340SX
型号

XM230SX-3A-L-SS/

XM230SX-3A-R-SS

XM340SX-3A-L-SS/

XM340SX-3A-R-SS

控制轴数
3轴
X、Y轴工作范围
200mm
300mm
Z轴动作范围
300mm
400mm
W轴动作范围
150mm
外形尺寸*1 W
565mm
635.5mm
外形尺寸*1D
565mm
651mm
外形尺寸*1H
470mm
　　
　　
品名
CROSSMASTER 460SX
CROSSMASTER 680SX
型号

XM460SX-3A-L-SS/

XM460SX-3A-R-SS

XM680SX-3A-L-SS/

XM680SX-3A-R-SS

控制轴数
3轴
X、Y轴工作范围
400mm
600mm
Z轴动作范围
600mm
800mm
W轴动作范围
150mm
外形尺寸*1 W
760mm
1052.5mm
外形尺寸*1D
923mm
1123mm
外形尺寸*1H
490mm
　　
　　
　　　　共同规格
　　
控制方式*2
PTP控制、插值控制
3次元插值机能
直线、圆弧、圆、圆、圆、圆、圆、棱线
输入/输出信号点数版用输入
20分钟
输入输出信号点数版用输出
23分钟
程序输入方式
编程器、PC
程序显示语言
和/英/中
程序容量*3
40000步骤(999频道)
程序体情式内部
内部存储器
程序体情式外部
程序编辑软件(PC)的强化
程序编辑软件
MuCADV(选购)
控制器外形尺寸
W450×D340×H265mm(不包括突起部)
控制器质量
18kg


＊1不包括突起部。

＊2 PTP控制:控制指定的各轴以各自的速度移动到终点坐标。

　　插值控制:控制指定的各轴以插入值的合成速度移动到终点坐标。

＊3主路:1-99CH,萨尔丁:100 ～ 999CH
