DIT东日技研 ZM-G12 离子喷嘴与枪

本产品是利用电晕放电产生的离子中和大体静电的装置，本产品使用非常方便在任何地方都可轻松安装。

内置微型压电陶瓷变压器，以24V直流电源产生高压输出，无需高压电缆，这是一款非常纤薄且轻量化的产品。

使用前请务必确认所有配件。

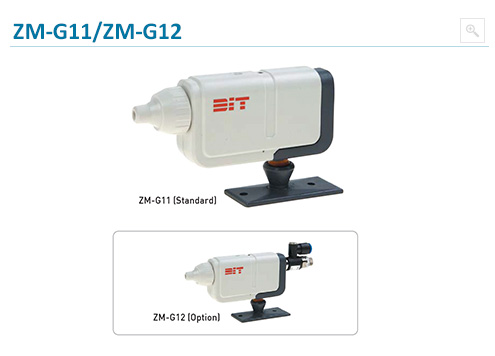

主机

ZM-G11/G12

喷嘴离子化器+支架

·ZMHGIG

枪式离子器(喷嘴离子器+枪模块)

放电针

·可以更换。

DC适配器(需单独购买)

ZM-G11/12支架固定用螺丝

ZM-G11/12延长杆(需单独购买)

使用说明书(从网站下载)

空气注入口:连接直径6mm的高压空气软管。

空气输出口:从放电针产生的离子与空气一起排出，中和电容器上的静电。

空气量调节阀(ZM-G12):用于调节通过喷嘴排出的空气量。6喷嘴盖:将空气聚集到一个地方，起到将离子集中到一定位置的作用。

清洗放电销时逆时针请将放电销与本体分开，清洗后再顺时针方向转动，然后再连接使用

固定支架:设计为可上下左右移动空气出风口。使用M3螺丝牢固固定后使用。

空气注入口:连接直径中6的高压空气软管。

空气输出口:从放电针产生的离子(与空气一起排出)中和电容器上的静电。

喷嘴盖:将空气聚集到一个地方，将离子集中到一定位置的作用。清洗放电销时逆时针请将放电销从本处分离干净，然后再顺时针方向转动，然后连接后使用。

PLC单元(PLC控制):用于外部PLC配置时。控制器空气入口:通过外径中8的气管向控制器供入空气。独立电源连接器:通过电源插头(需单独购买)连接至各产品。(包含报警信号)

独立空气注入口:通过外径中6的气管向单个产品供应空气，并调节供给单个产品的气流量。

GND:连接至地线GND。

注意:若接地正常连接，可能导致电性能下降。

电源插座(Power):连接AC220V电源线，为控制器供电。

1安装前请确认所有组件。

在拟安装位置放置电容器，并用M3螺丝固定支架。

注意:安装时请确保产品与设备之间无遮挡物。3电源线应按照输入输出接线图所示进行连接!请参考各功能的颜色进行选择。

如果不需要开启/关闭功能，请将YellowWire连接到接地端。是的。如果您不使用警报器，请用胶带包住WhiteWVire以避免干扰其他线路。

(黑色:接地，白色:报警，黄色:开关，红色:+24VDC)4.接线完成后，请将电源电缆连接至主机的接头，并确保锁定，此时请注意连接方向。

5将GND线连接到地。

6请将6中高压软管连接至气动接口，若配备专用气开关可防止空气损耗。

使用柔软材质的气管可防止气动接头损坏。

安装完成后，请按逆序再次确认。

8可使用延长杆在希望电镀的位置自由放置产品。(延长杆可按约13.9mm单位延伸。
