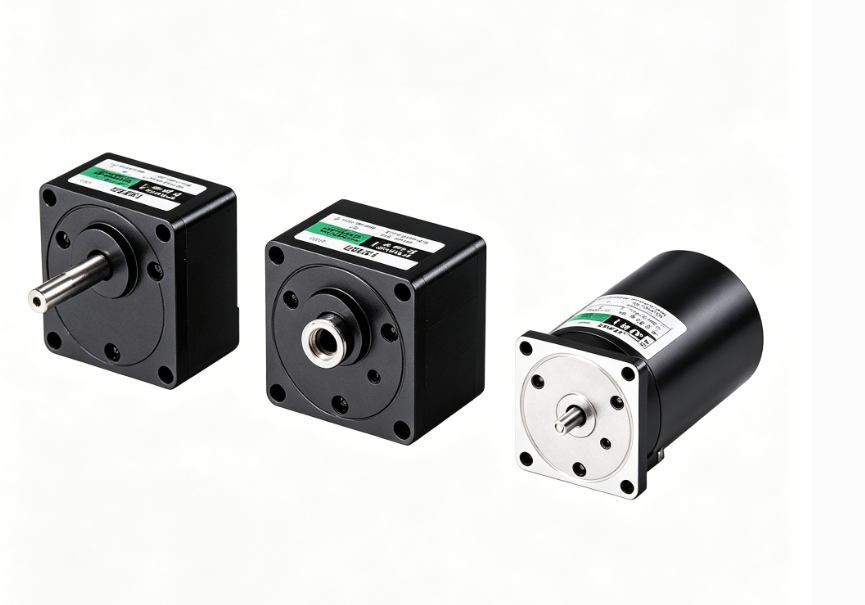

ORIENTAL MOTOR 东方马达  2IK6GN-AW2U+2GN50K+2GN10XK   感应电动机

ORIENTAL MOTOR 东方马达  2IK6GN-AW2U+2GN50K+2GN10XK   感应电动机

2IK6GN‑AW2U + 2GN50K + 2GN10XK（东方马达 World K 系列）

是一套6W 单相交流感应电机 + 两级平行轴减速机组合，非步进电机，用于超低转速、高扭矩、连续运转的轻负载场景。

一、型号拆解（三部分组合）

1）电机：2IK6GN‑AW2U

  • 2：60mm 方形法兰

  • I：单相感应电机（Induction）

  • K：World K 系列

  • 6：6W 输出功率

  • G：带齿轮箱安装轴（配减速机）

  • N：标准特性

  • AW2U：引线式、110/115VAC、50/60Hz

2）一级减速机：2GN50K

  • 2：适配 60mm 法兰电机

  • G：GN 系列平行轴减速机

  • N：标准型

  • 50：减速比 50:1

  • K：标准输出轴

3）二级减速机：2GN10XK

  • 2：60mm 法兰

  • G：GN 系列

  • N：标准型

  • 10：减速比 10:1

  • XK：中间减速机（两级串联用），自身无输出法兰，用于叠加减速

✅ 总减速比

50 × 10 = 500:1

二、核心参数（整套）

电机本体（2IK6GN‑AW2U）

  • 类型：单相交流感应电机（非步进）

  • 功率：6W

  • 电压：110/115VAC，50/60Hz

  • 转速（光轴）：50Hz≈1200rpm；60Hz≈1800rpm

  • 绝缘：E 级；防护：IP20；内置过热保护

减速机组合（2GN50K+2GN10XK）

  • 结构：两级平行轴齿轮减速机

  • 总减速比：500:1

  • 输出转速（60Hz）：1800 ÷ 500 = 3.6 rpm

  • 输出转矩（60Hz）：约 12.3 lb‑in / 1.39 N·m（额定）

  • 输出轴：φ12mm 带键槽

  • 安装：60mm 方形法兰

  • 重量：约 0.7kg

三、关键特点

  1. 非步进电机：无定位功能，仅定速连续旋转；需定位选 PK/PMM 系列。

  2. 两级减速：500:1 大减速比，输出转速低、扭矩大。

  3. 感应电机特性：结构简单、寿命长、免维护，适合长时间连续运行。

  4. 电压规格：AW2U 为 110V，不可直接替代 220V 机型。

  5. 中间减速机：2GN10XK 仅用于串联，不能单独做输出端；最终负载接在 2GN50K 输出轴。

四、典型应用

  • 小型转盘、低速旋转台

  • 微型输送线、卷绕机构

  • 仪器设备、医疗设备驱动

  • 轻负载、需极低转速 + 连续运转场景

五、与步进电机区别

  • 本套（感应 + 减速）：定速、连续转、扭矩大、成本低、无定位。

  • 步进电机（如 PK 系列）：需驱动器、脉冲控制、精准定位 / 角度控制、不能长期堵转。
