ORIENTAL MOTOR 东方马达   2IK6GN-AW2U+2GN75K+2GN10XK   感应电动机

ORIENTAL MOTOR 东方马达   2IK6GN-AW2U+2GN75K+2GN10XK   感应电动机

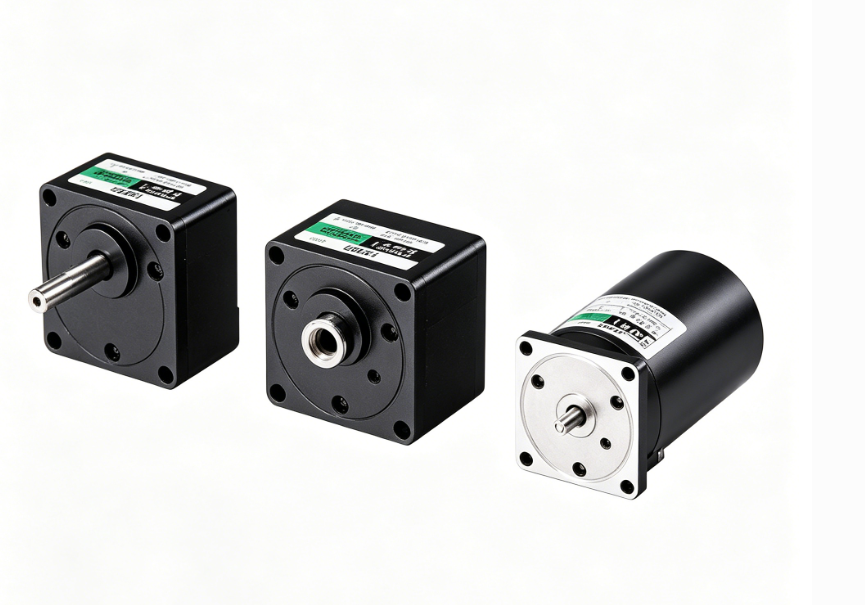

ORIENTAL MOTOR 2IK6GN-AW2U+2GN75K+2GN10XK

6W 单相感应电机 + 主减速机 75:1 + 中间减速机 10:1，总减速比 750:1，极低速、超大扭矩、60mm 法兰紧凑型驱动单元。

型号构成

  • 2IK6GN-AW2U：6W、单相、110/115V、50/60Hz、60mm 法兰感应电机

  • 2GN75K：主减速机、平行轴、减速比 75:1、二级斜齿、60mm 法兰

  • 2GN10XK：中间减速机、平行轴、减速比 10:1、一级斜齿、60mm 法兰

  • 典型应用

    • 极低速大扭矩：精密转盘、阀门执行器、微型卷扬

    • 空间受限：60mm 法兰、总长 < 100mm

    • 连续运转：24 小时、低噪音、免维护

    • 输出：1.5–2rpm、2.5–3.0N·m

附属品

  • 电动机: 电容器、电容器套
    减速机: 安装用螺丝
    中间减速机: 安装用螺丝

规格

• 电动机铭板上记载的品名2IK6GN-AW2。上述产品名称中的后缀表示电容器的类型。
　U：附属单相110/115 V用电容器（本产品）
　J：附属单相100 V用电容器（2IK6GN-AW2J+2GN75K+2GN10XK）
• 规格的阅读请参阅另外页面。
安装尺寸60 mm
输出6 W
系列世界规格K系列
型导线型
减速比750
时间额定连续
旋转方向电动机的旋转方向为同方向
电压/ 频率/ 电流单相110 V / 60 Hz / 0.178 A
单相115 V / 60 Hz / 0.182 A
起动转矩（电动机输出轴）单相110 V / 60 Hz: 40 mN·m
单相115 V / 60 Hz: 40 mN·m
额定转矩/ 额定转数（电动机轴）单相110 V / 60 Hz: 41 mN·m / 1450 r/min
单相115 V / 60 Hz: 41 mN·m / 1450 r/min
减速机安装时的转速单相110 V / 60 Hz: 2.4 r/min
单相115 V / 60 Hz: 2.4 r/min
减速机输出轴的容许转矩单相110 V / 60 Hz: 3 N·m
单相115 V / 60 Hz: 3 N·m
容许转动惯量J155×10-4 kg·m2
电容器品名：CH25FAUL2、电容器容量：2.5 µF、额定电压：250 VAC
过热保护装置型阻抗保护器
电动机部 重量0.7 kg
减速机部 重量0.34 kg
0.2 kg (中间减速机)
• 电动机部适用UL/CSA、CCC、CE标志。
• 各种安全规格的认证是以电动机铭板品名取得的。
• 电动机铭板上记载的品名中没有表示电容器种类的记号 (U) 。
• 减速机安装时的转速是以电动机的同步转速（50 Hz：1500 r/min、60 Hz：1800 r/min）为基准除以减速比计算的。实际转速所示的值依负载的大小减少2∼20%。
