ORIENTAL MOTOR 东方马达    2IK6GN-CW2E+2GN60K+2GN10XK   感应电动机

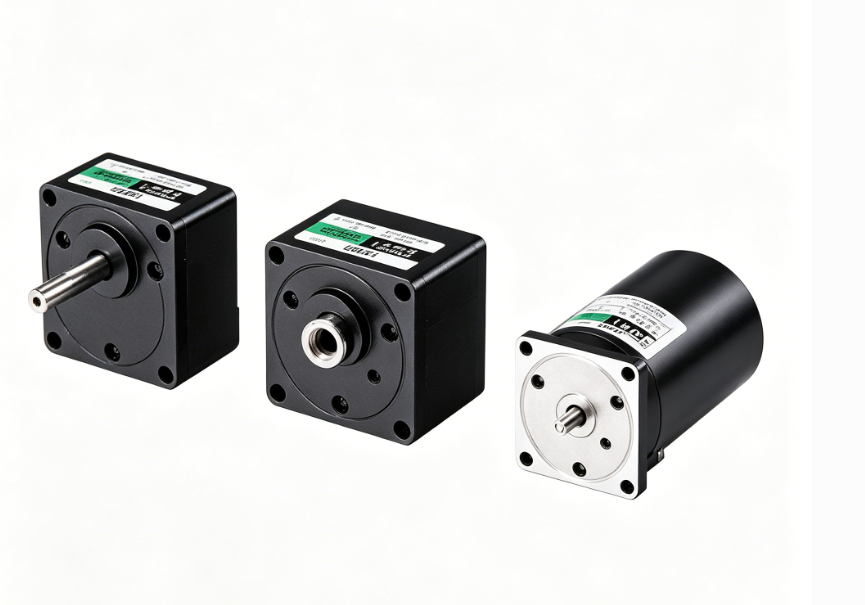

ORIENTAL MOTOR 东方马达    2IK6GN-CW2E+2GN60K+2GN10XK   感应电动机


2IK6GN-CW2E+2GN60K+2GN10XK（东方马达 6W 感应电机 + 双级减速机）

这套组合是6W 单相感应电机 + 60:1 主减速机 + 10:1 中间减速机，总减速比600:1，输出极低转速、超高扭矩，适合重载低速驱动场景。

典型应用

 超低速重载设备：

  • 小型滚筒 / 输送机（低速大扭矩）

  • 精密卷绕 / 收料机构

  • 自动化设备旋转台、分度机构

  • 实验设备、轻型搅拌机

选型要点

  •  需极低转速（≈2.5rpm）+ 高扭矩（≈10N・m）

  •  安装空间紧凑（60mm 法兰）

  •  单相 220V 供电

  •  不适合高速、频繁正反转场景

附属品

  • 电动机: 电容器、电容器套
    减速机: 安装用螺丝
    中间减速机: 安装用螺丝

规格

• 电动机铭板上记载的品名2IK6GN-CW2。上述产品名称中的后缀表示电容器的类型。
　E：附属单相220 V/230 V用电容器（本产品）
　J：附属单相200 V用电容器（2IK6GN-CW2J+2GN60K+2GN10XK）
• 规格的阅读请参阅另外页面。
安装尺寸60 mm
输出6 W
系列世界规格K系列
型导线型
减速比600
时间额定连续
旋转方向电动机的旋转方向为同方向
电压/ 频率/ 电流单相220 V / 50 Hz / 0.103 A
单相220 V / 60 Hz / 0.091 A
单相230 V / 50 Hz / 0.107 A
单相230 V / 60 Hz / 0.094 A
起动转矩（电动机输出轴）单相220 V / 50 Hz: 38 mN·m
单相220 V / 60 Hz: 40 mN·m
单相230 V / 50 Hz: 45 mN·m
单相230 V / 60 Hz: 40 mN·m
额定转矩/ 额定转数（电动机轴）单相220 V / 50 Hz: 49 mN·m / 1150 r/min
单相220 V / 60 Hz: 41 mN·m / 1450 r/min
单相230 V / 50 Hz: 49 mN·m / 1200 r/min
单相230 V / 60 Hz: 41 mN·m / 1450 r/min
减速机安装时的转速单相220 V / 50 Hz: 2.5 r/min
单相220 V / 60 Hz: 3 r/min
单相230 V / 50 Hz: 2.5 r/min
单相230 V / 60 Hz: 3 r/min
减速机输出轴的容许转矩单相220 V / 50 Hz: 3 N·m
单相220 V / 60 Hz: 3 N·m
单相230 V / 50 Hz: 3 N·m
单相230 V / 60 Hz: 3 N·m
容许转动惯量J155×10-4 kg·m2
电容器品名：CH06BFAUL、电容器容量：0.6 µF、额定电压450 VAC
过热保护装置型阻抗保护器
电动机部 重量0.7 kg
减速机部 重量0.34 kg
0.2 kg (中间减速机)
• 电动机部适用UL/CSA、CCC、CE标志。
• 各种安全规格的认证是以电动机铭板品名取得的。
• 电动机铭板上记载的品名中没有表示电容器种类的记号 (E) 。
• 减速机安装时的转速是以电动机的同步转速（50 Hz：1500 r/min、60 Hz：1800 r/min）为基准除以减速比计算的。实际转速所示的值依负载的大小减少2∼20%。
