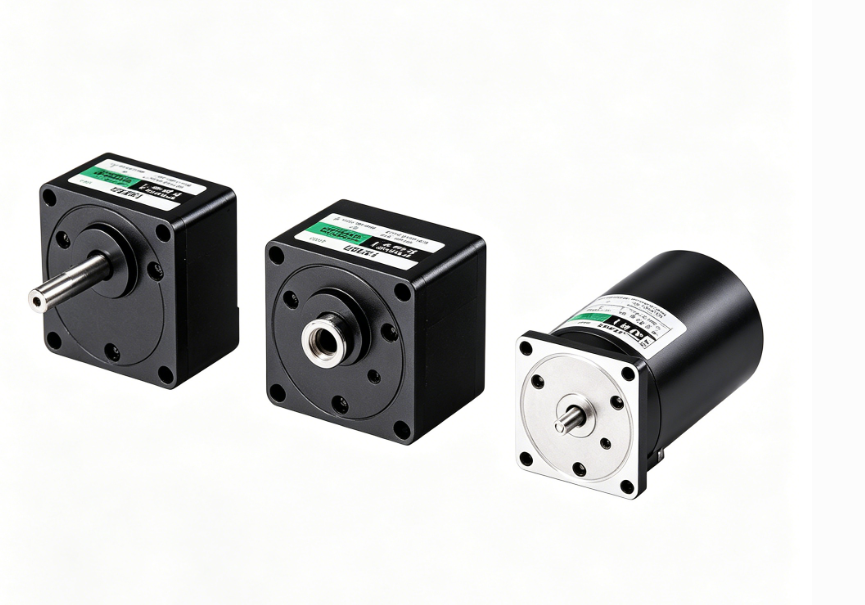

ORIENTAL MOTOR 东方马达    2IK6GN-CW2E+2GN36K+2GN10XK    感应电动机

ORIENTAL MOTOR 东方马达    2IK6GN-CW2E+2GN36K+2GN10XK    感应电动机

2IK6GN-CW2E + 2GN36K + 2GN10XK（东方马达 World K 系列 三段减速感应电机组合）

这套是 6W 单相感应电机 + 36:1 主减速 + 10:1 小数段减速，总减速比 360:1，属于低速、大转矩、紧凑型驱动组合。

一、型号拆解（三段式）

1）电机：2IK6GN-CW2E

  • 2：60mm 法兰系列

  • I：感应电机（Induction）

  • K：World K 系列

  • 6：6W 输出

  • G：标准型

  • N：平行轴

  • CW2E：出线方向、电压 / 频率规格（220V 50/60Hz）

2）主减速机：2GN36K

平行轴、36:1、60mm 法兰、公制轴 φ8mm

最大容许转矩：3.0 N·m（中间段输出）


3）小数段减速机：2GN10XK

  • XK = Decimal Gearhead（小数段 / 中间减速头）

  • 减速比 10:1，专门用于二级叠加减速

  • 60mm 法兰、适配 6W 电机系列

  • 输出轴：φ8mm，键槽 3×3mm

    二、总参数（组合后）

    • 总减速比：36 × 10 = 360:1

    • 输入转速（电机）：

      • 50Hz：约 1200 rpm

      • 60Hz：约 1450 rpm

    • 输出转速：

      • 50Hz：1200 ÷ 360 = 3.33 rpm

      • 60Hz：1450 ÷ 360 ≈ 4.03 rpm

    • 输出转矩（近似）：

      • 50Hz：≈ 8.5 N·m

      • 60Hz：≈ 7.0 N·m

        （受减速机额定转矩限制，实际约 3.0 N・m 持续）

    • 安装法兰：60×60mm

    • 输出轴：φ8mm，键槽 3×3mm

    • 电压：单相 220VAC（50/60Hz）

    • 防护等级：IP20

    • 用途：低速回转、小型输送、升降、精密分度等

    三、结构与安装要点

    • 安装顺序：电机 → 2GN36K → 2GN10XK（输出端）

    • 2GN10XK 只能做中间 / 末段，不能单独做一级减速

    • 三段总长比单段长约 40mm，重量约 0.8–0.9kg

    • 径向负载：末段轴端 10mm 处 ≤120N，20mm 处 ≤180N

    • 轴向负载：≤30N

    四、同系列对比

    • 2GN3K：3:1（高速）

    • 2GN5K：5:1

    • 2GN36K：36:1（中低速）

    • 2GN50K：50:1

    • +2GN10XK：再 ×10 → 360:1（超低速）

    附属品

    • 电动机: 电容器、电容器套
      减速机: 安装用螺丝
      中间减速机: 安装用螺丝
