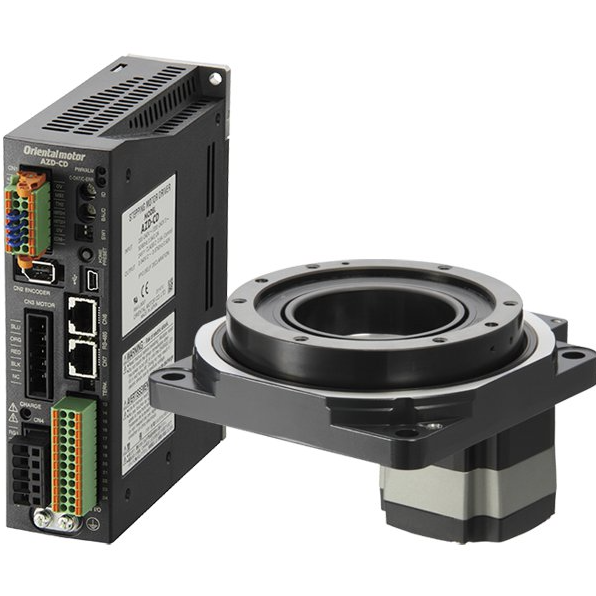

日本直供｜DGM130R‑AZAC + AZD‑CX（东方马达 DGII 中空旋转平台整套）

定位：130mm 法兰、中空 40mm、绝对值闭环、脉冲 + RS‑485 双接口、日本原装高精密旋转单元

整套核心优势

✅ 绝对值免回零：上电直接定位，无需回零工序
✅ 中空穿线：40mm 孔径，线缆 / 气管直接穿过
✅ 高刚性大负载：交叉滚子轴承，倾覆力矩 160 N・m
✅ 闭环无丢步：αSTEP 闭环，低速平滑、低振动
✅ 双接口控制：脉冲 + RS‑485，适配 PLC 与上位监控
✅ 日本原装：原厂生产，长寿命、高可靠

典型应用

  • 自动化：精密分度盘、旋转工位、视觉旋转台

  • 3C / 半导体：精密定位、中空走线、洁净环境

  • 包装 / 印刷：高速旋转、低振动、精准定位

  • 汽车 / 新能源：高负载、耐用、产线互联



规格

传动装置：DGM130R-AZAC

搭载电动机αSTEP AZ系列
电动机方向电动机垂直方向
电缆线的出线方向向下
电动机部形状标准型
旋转平台支撑轴承种类交叉滚子轴承
电磁制动无
反复定位精度±15 arcsec (±0.004°)
空转2 arcmin (0.033°)
角度传动精度3 arcmin (0.05°)
旋转平台部最小移动量0.01 deg/STEP
停止时保持转矩 通电时12 N·m
容许转矩12 N·m
最高转速1200 deg/s (200 r/min)
转动惯量J147380×10-7 kg·m2
减速比18
容许轴向负载2000 N
容许惯性力矩160 N·m
旋转平台面偏差0.015 mm
旋转平台内（外）径偏差0.015 mm
旋转平台平行度0.030 mm
传动装置部 耐热等级130 (B) [UL/CSA 105(A) 认证]
传动装置部 保护等级IP40 ∗
传动装置部 重量2.7 kg
传动装置部的UL/CE标志不是以传动装置品名，而是以电动机品名实施的。
∗ 保护等级 电动机部连接器为IP20。

[注意事项]
• 电动机部不能拆卸。

控制电路：AZD-CX

驱动器型带RS-485通信脉冲序列输入型
电源输入 电压单相/三相200–240 V
电源输入 电压容许范围-15–+6%
电源输入 频率50/60 Hz
电源输入 电流• 单相
AZM46: 1.7 A，AZM48: 1.6 A，AZM66: 2.3 A
AZM69: 3.3 A，AZM98: 3.3 A，AZM911: 3.9 A
DGM85: 1.7 A，DGR85: 1.7 A，DGB85: 1.7 A
DGM130: 2.3 A，DGR130: 2.3 A，DGB130: 2.3 A，DGM200: 3.9 A
LM2: 2.3 A，LM4: 2.3 A
・三相
AZM46: 1.0 A，AZM48: 1.0 A，AZM66: 1.4 A
AZM69: 2.0 A，AZM98: 2.0 A，AZM911: 2.3 A
DGM85: 1.0 A，DGR85: 1.0 A，DGB85: 1.0 A
DGM130: 1.4 A，DGR130: 1.4 A，DGB130: 1.4 A，DGM200: 2.3 A
LM2: 1.4 A，LM4: 1.4 A
控制电源DC24 V±5% 0.25 A (0.5 A) ※
控制电路部 保护等级IP10
控制电路部 重量0.65 kg
※ 使用带电磁制动电动机时，使用本公司的电缆线将电动机与驱动器间延长20 m时为DC24 V±4%。
( ) 内是连接了带电磁制动电动机时的值。 AZM46，DGM85，DGR85，DGB85时为0.33 A。
