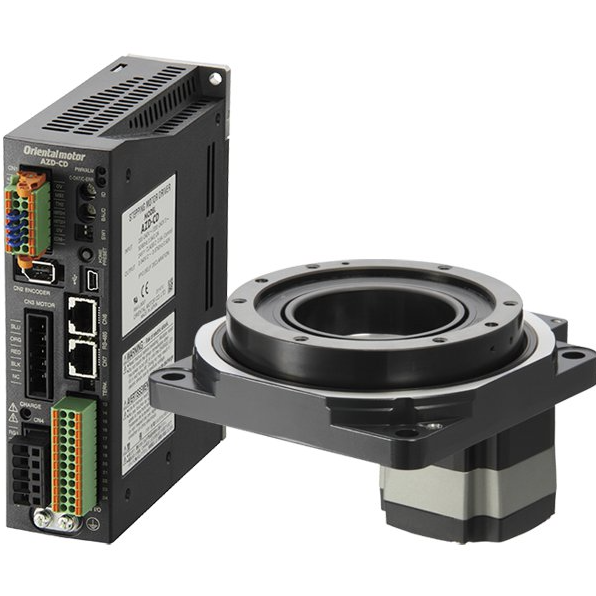

DGM200R‑AZAC+AZD‑CPN｜东方马达 DGII 200mm 中空旋转装置（PROFINET 闭环）

DGM200R‑AZAC（中空平台）+ AZD‑CPN（PROFINET 闭环驱动器）是东方马达面向西门子 PLC 体系的高负载、高精度总线旋转模组，日本原装直供，主打免电池绝对值、PROFINET 实时通讯、50N・m 大扭矩。

型号完整释义

  • DGM200R‑AZAC

    • DGM：DGII 系列中空旋转平台

    • 200：安装尺寸 200mm

    • R：电机横向安装

    • AZ：αSTEP AZ 闭环步进电机

    • A：AC200V 电源

    • C：免电池绝对值编码器

  • AZD‑CPN

    • AZD：AZ 系列闭环驱动器

    • C：AC200V 电源

    • P：PROFINET IO 通讯

    • N：内置定位（256 组）

二、DGM200R‑AZAC（中空平台）核心参数

✅ 机械规格

  • 安装尺寸：200×200mm

  • 中空孔径：φ100mm（穿线 / 过轴）

  • 减速比：18

  • 输出扭矩：50N·m

  • 容许轴向负载：4000N

  • 容许力矩负载：500N·m

  • 重复定位精度：±15arcsec（±0.004°）

  • 端面跳动：0.015mm；平行度：0.05mm

  • 轴承：交叉滚子轴承（高刚性）

  • 防护等级：IP40；重量：9.4kg

✅ 电机与编码器

  • 电机：αSTEP AZ 系列闭环步进（无刷）

  • 编码器：ABZO 机械式多圈绝对值（免电池）

  • 分辨率：36000P/R（0.01°/step）

  • 特性：上电直接读绝对值、无需回零；闭环无丢步

三、AZD‑CPN（PROFINET 驱动器）核心参数

✅ 电源

  • 主电源：单相 / 三相 AC200–240V ±10%，50/60Hz

  • 控制电源：DC24V ±5%，0.25A（带刹车 0.5A）

✅ 通讯与控制

  • 通讯：PROFINET IO Ver.2.4，双 RJ45（IN/OUT），支持环网

  • 控制模式：周期位置 / 速度 / 转矩、轮廓定位、回零、点动

  • 内置定位：256 组位置数据，网络调用

  • 脉冲输入：2 点光耦，最大 1MHz（线驱动）

✅ I/O 与安全

  • 输入：6 点（使能、限位、回零、报警复位）

  • 输出：6 点（报警、准备好、定位完成、零速）

  • STO：双通道硬件安全扭矩关闭（PL d）

✅ 物理与环境

  • 尺寸：W48 × H150 × D100 mm

  • 安装：DIN 导轨 / 面板安装

  • 温度：0～+55℃；防护：IP10；重量：0.68kg

四、组合核心优势

✅ PROFINET 总线适配西门子：完美匹配 S7‑1200/1500，μs 级同步，多轴联动
✅ 绝对值免回零：上电直接定位，断电不丢位，省去回零工序
✅ 50N・m 大扭矩 + 高刚性：交叉滚子轴承，适配100kg 级负载
✅ 闭环无丢步：低速平滑、低振动、免调增益，稳定性强
✅ 日本原装：原厂生产，高可靠性、长寿命

五、典型应用

  • PROFINET 总线自动化线：3C / 半导体、光伏、锂电设备转台

  • 重型精密转台：汽车 / 新能源产线、机床旋转工作台

  • 多轴同步定位：旋转 + 直线联动、精密分度、机器人关节

  • 大惯性负载驱动：大型转盘、工装夹具、自动化手臂

六、同系列组合对比（通讯差异）

组合通讯扭矩定位功能适用 PLC
DGM200R‑AZAC+AZD‑CPNPROFINET50N·m256 组西门子 S7‑1200/1500
DGM200R‑AZAC+AZD‑CEPEtherNet/IP50N·m256 组罗克韦尔 / 欧姆龙
DGM200R‑AZAC+AZD‑CEDEtherCAT50N·m256 组倍福 / 西门子（高速）

小结

DGM200R‑AZAC+AZD‑CPN = 200mm 中空平台 + 50N・m 大扭矩 + PROFINET 总线 + 绝对值闭环，是西门子 PLC 体系、高负载、高精度场景的最优解，日本原装直供，品质可靠。
