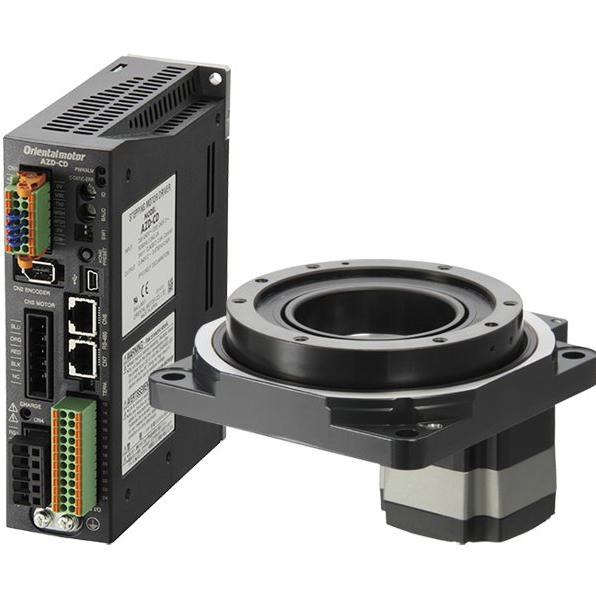

日本直供ORIENTAL MOTOR 东方马达  DGM200R-AZAC+AZD-CX   中空旋转式传动装置

日本直供ORIENTAL MOTOR 东方马达  DGM200R-AZAC+AZD-CX   中空旋转式传动装置

DGM200R‑AZAC+AZD‑CX｜东方马达 200mm 中空旋转平台 + 脉冲 / RS‑485 闭环驱动套装（日本直供）

这套是DGⅡ 系列大口径中空旋转装置，搭配AZD‑CX 脉冲 + RS‑485 闭环驱动器，主打高刚性、大负载、绝对值闭环免回零、传统脉冲 PLC 兼容，日本原装进口。

套装核心优势

大口径中空：φ100mm 过孔，线缆 / 管路 / 工件直通，节省空间

超高刚性：交叉滚子轴承，500N・m 力矩负载，重负载平稳

绝对值闭环：免电池、上电即定位、无需回零、无丢步

双控兼容：脉冲适配三菱 / 欧姆龙 / 西门子脉冲 PLC；RS‑485 组网监控

高精度定位：±0.004° 重复精度，36000P/R 分辨率

日本原装：原厂生产，CE/cUL/RoHS 认证，长寿命低故障


典型应用

  • 自动化转台：3C / 半导体 / 光伏 / 锂电设备（如检测 / 分度 / 焊锡转台）

  • 重载旋转机构：汽车工装、机床转台、机器人关节

  • 中空走线场景：需中心穿线 / 气管 / 工件的旋转工位

  • 传统 PLC 升级：从开环步进升级为闭环，保留脉冲控制习惯


规格

传动装置：DGM200R-AZAC

搭载电动机αSTEP AZ系列
电动机方向电动机垂直方向
电缆线的出线方向向下
电动机部形状标准型
旋转平台支撑轴承种类交叉滚子轴承
电磁制动无
反复定位精度±15 arcsec (±0.004°)
空转2 arcmin (0.033°)
角度传动精度2 arcmin (0.033°)
旋转平台部最小移动量0.01 deg/STEP
停止时保持转矩 通电时36 N·m
容许转矩50 N·m
最高转速660 deg/s (110 r/min)
转动惯量J916400×10-7 kg·m2
减速比18
容许轴向负载4000 N
容许惯性力矩500 N·m
旋转平台面偏差0.015 mm
旋转平台内（外）径偏差0.030 mm
旋转平台平行度0.050 mm
传动装置部 耐热等级130 (B) [UL/CSA 105(A) 认证]
传动装置部 保护等级IP40 ∗
传动装置部 重量9.4 kg
传动装置部的UL/CE标志不是以传动装置品名，而是以电动机品名实施的。
∗ 保护等级 电动机部连接器为IP20。

[注意事项]
• 电动机部不能拆卸。

控制电路：AZD-CX

驱动器型带RS-485通信脉冲序列输入型
电源输入 电压单相/三相200–240 V
电源输入 电压容许范围-15–+6%
电源输入 频率50/60 Hz
电源输入 电流• 单相
AZM46: 1.7 A，AZM48: 1.6 A，AZM66: 2.3 A
AZM69: 3.3 A，AZM98: 3.3 A，AZM911: 3.9 A
DGM85: 1.7 A，DGR85: 1.7 A，DGB85: 1.7 A
DGM130: 2.3 A，DGR130: 2.3 A，DGB130: 2.3 A，DGM200: 3.9 A
LM2: 2.3 A，LM4: 2.3 A
・三相
AZM46: 1.0 A，AZM48: 1.0 A，AZM66: 1.4 A
AZM69: 2.0 A，AZM98: 2.0 A，AZM911: 2.3 A
DGM85: 1.0 A，DGR85: 1.0 A，DGB85: 1.0 A
DGM130: 1.4 A，DGR130: 1.4 A，DGB130: 1.4 A，DGM200: 2.3 A
LM2: 1.4 A，LM4: 1.4 A
控制电源DC24 V±5% 0.25 A (0.5 A) ※
控制电路部 保护等级IP10
控制电路部 重量0.65 kg
※ 使用带电磁制动电动机时，使用本公司的电缆线将电动机与驱动器间延长20 m时为DC24 V±4%。
( ) 内是连接了带电磁制动电动机时的值。 AZM46，DGM85，DGR85，DGB85时为0.33 A。
