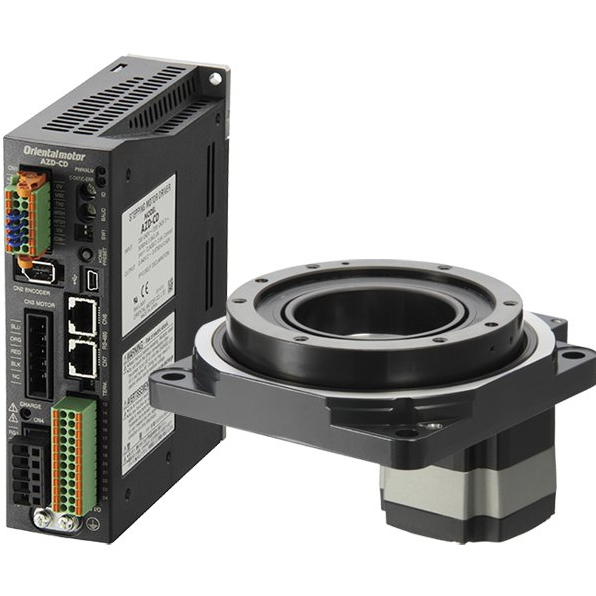

日本直供ORIENTAL MOTOR 东方马达  DGM60-AZAK+AZD-K  中空旋转式传动装置

日本直供ORIENTAL MOTOR 东方马达  DGM60-AZAK+AZD-K  中空旋转式传动装置

DGM60‑AZAK+AZD‑K｜东方马达 60mm 中空旋转平台 + 脉冲型闭环驱动套装（日本直供）

这套是DGⅡ 系列小型中空旋转装置，搭配AZD‑K 脉冲输入型闭环驱动器，主打小巧紧凑、绝对值闭环、免回零、DC 电源，日本原装进口。

套装核心优势

小型中空：60mm 安装面 +φ20mm 过孔，设备紧凑化
绝对值闭环：免电池、上电即定位、无需回零、无丢步
DC24V 供电：适配低压自动化，无需 AC220V
脉冲兼容：三菱 / 欧姆龙 / 西门子脉冲 PLC 直接驱动
免调试：闭环自动整定，低速平稳低振动
日本原装：原厂生产，CE/UL/RoHS 认证

典型应用

  • 小型自动化转台：3C 检测、激光打标、微型分度盘

  • 轻载旋转机构：光学仪器、医疗设备、小型机器人关节

  • 中空走线场景：中心穿线 / 气管的小型旋转工位

  • 低压设备：DC24V 供电的便携 / 车载自动化

规格

传动装置：DGM60-AZAK

搭载电动机αSTEP AZ系列
电动机方向电动机垂直方向
电缆线的出线方向向下
电动机部形状标准型
旋转平台支撑轴承种类深槽滚珠轴承
电磁制动无
反复定位精度±15 arcsec (±0.004°)
空转2 arcmin (0.033°)
角度传动精度4 arcmin (0.067°)
旋转平台部最小移动量0.01 deg/STEP
停止时保持转矩 通电时0.45 N·m
容许转矩0.9 N·m
最高转速1200 deg/s (200 r/min)
转动惯量J3700×10-7 kg·m2
减速比18
容许轴向负载100 N
容许惯性力矩2 N·m
旋转平台面偏差0.030 mm
旋转平台内（外）径偏差0.030 mm
旋转平台平行度0.050 mm
传动装置部 耐热等级130 (B)
传动装置部 保护等级IP40 ∗
传动装置部 重量0.5 kg
∗ 保护等级 电动机部连接器为IP20。

[注意事项]
• 电动机部不能拆卸。

控制电路：AZD-K

驱动器型脉冲序列输入型
电源输入 电压DC24 V ※1 /DC48 V
电源输入 电压容许范围±5% ※1
电源输入 电流AZM14: 0.5 A，AZM15: 0.6 A，AZM24: 1.6 A，AZM26: 1.6 A
AZM46: 1.72 A (1.8 A)※2，AZM48: 2.2 A
AZM66: 3.55 A (3.8 A)※2，AZM69: 3.45 A (3.7 A)※2
DGM60: 1.6 A，DGR60: 1.6 A
DGM85: 1.72 A (1.8 A)※2，DGR85: 1.72 A，DGB85: 1.72 A
DGM130: 3.55 A (3.8 A)※2，DGR130: 3.55 A，DGB130: 3.55 A
DR20: 0.4 A，DR28: 1.4 A，DRSM42: 1.72 A (1.8 A)※2，DRSM60: 2.45 A (2.7 A)※2
EH3: 0.5 A，EH4: 1.6 A，LM2: 3.55 A (3.8 A)※2，LM4: 3.55 A (3.8 A)※2
控制电路部 保护等级IP10
控制电路部 重量0.15 kg
※1 使用带电磁制动电动机时，使用本公司的电缆线将电动机与驱动器间延长20 m时为DC24 V±4%。
※2 ( ) 内是连接了带电磁制动电动机时的值。
