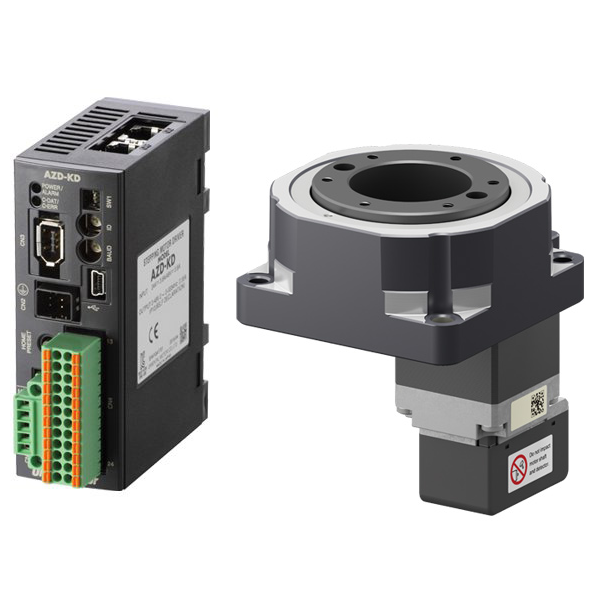

日本直供ORIENTAL MOTOR 东方马达  DGM85R-AZAK+AZD-KD    中空旋转式传动装置

日本直供ORIENTAL MOTOR 东方马达  DGM85R-AZAK+AZD-KD    中空旋转式传动装置

 DGM85R‑AZAK+AZD‑KD｜东方马达 DGⅡ 85mm 中空旋转平台 + 内置定位驱动器 成套（日本直供）

DC24V、绝对值免电池闭环、φ30mm 中空、交叉滚子轴承、内置程序定位（可存多段工位）、RS‑485/Modbus，适合多工位自动分度、无需上位脉冲的精密转台。

核心优势（日本直供成套）

绝对值闭环：免电池、断电保位、上电即定位，无丢步、免回零中空大孔径：φ30mm 通孔，穿线 / 气管 / 过轴方便，节省空间内置定位：无需 PLC 脉冲，驱动器存工位程序，独立运行高刚性高精：交叉滚子轴承、±15arcsec 精度，适合精密分度DC24V 工业级：适配小型设备、布线灵活、安全可靠

典型应用

  • 3C / 半导体多工位转台、激光雕刻分度盘（自动换工位）

  • 光学检测 / 镜头校准平台（独立高精定位）

  • 自动化产线旋转关节、医疗器械转台（中空穿线）

  • 多轴小型系统（RS‑485 组网，简化 PLC 负担）DGM85R‑AZAK+AZD‑KD是东方马达85mm、DC24V、绝对值闭环、中空穿线、内置多工位定位的原装成套单元，无需上位脉冲，适合独立精密转台、多工位自动分度、中空穿线场景。

规格

传动装置：DGM85R-AZAK

搭载电动机αSTEP AZ系列
电动机方向电动机垂直方向
电缆线的出线方向向下
电动机部形状标准型
旋转平台支撑轴承种类交叉滚子轴承
电磁制动无
反复定位精度±15 arcsec (±0.004°)
空转2 arcmin (0.033°)
角度传动精度4 arcmin (0.067°)
旋转平台部最小移动量0.01 deg/STEP
停止时保持转矩 通电时2.7 N·m
容许转矩4.5 N·m
最高转速1200 deg/s (200 r/min)
转动惯量J21120×10-7 kg·m2
减速比18
容许轴向负载500 N
容许惯性力矩40 N·m
旋转平台面偏差0.015 mm
旋转平台内（外）径偏差0.015 mm
旋转平台平行度0.030 mm
传动装置部 耐热等级130 (B) [UL/CSA 105(A) 认证]
传动装置部 保护等级IP40 ∗
传动装置部 重量1.1 kg
传动装置部的UL标志不是以传动装置品名，而是以电动机品名实施的。
∗ 保护等级 电动机部连接器为IP20。

[注意事项]
• 电动机部不能拆卸。

控制电路：AZD-KD

驱动器型内藏定位功能型
电源输入 电压DC24 V ※1 /DC48 V
电源输入 电压容许范围±5% ※1
电源输入 电流AZM14: 0.5 A，AZM15: 0.6 A，AZM24: 1.6 A，AZM26: 1.6 A
AZM46: 1.72 A (1.8 A)※2，AZM48: 2.2 A
AZM66: 3.55 A (3.8 A)※2，AZM69: 3.45 A (3.7 A)※2
DGM60: 1.6 A，DGB85: 1.72 A，DGM85: 1.72 A (1.8 A)※2
DGB130: 3.55 A，DGM130: 3.55 A (3.8 A)※2
DR20: 0.4 A，DR28: 1.4 A，DRSM42: 1.72 A (1.8 A)※2，DRSM60: 2.45 A (2.7 A)※2
EH3: 0.5 A，EH4: 1.6 A，LM2: 3.55 A (3.8 A)※2，LM4: 3.55 A (3.8 A)※2
控制电路部 保护等级IP10
控制电路部 重量0.15 kg
※1 使用带电磁制动电动机时，使用本公司的电缆线将电动机与驱动器间延长20 m时为DC24 V±4%。
※2 ( ) 内是连接了带电磁制动电动机时的值。
