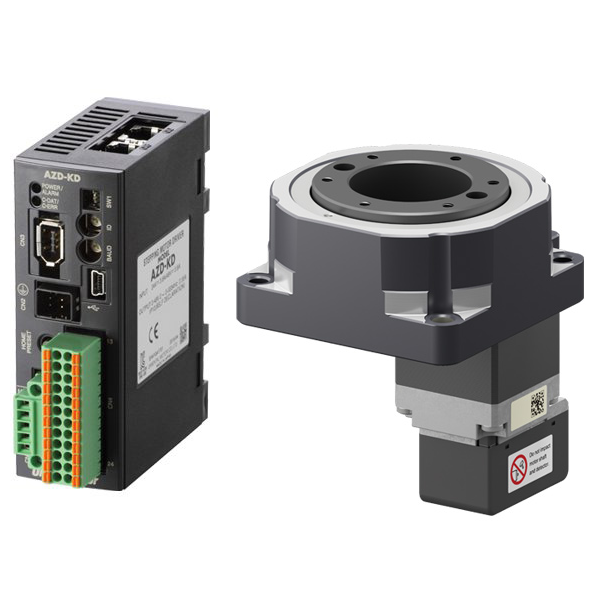

日本直供ORIENTAL MOTOR 东方马达  DGM85R-AZAK+AZD-K   中空旋转式传动装置

日本直供ORIENTAL MOTOR 东方马达  DGM85R-AZAK+AZD-K   中空旋转式传动装置

DGM85R‑AZAK+AZD-K｜东方马达 DGⅡ 系列 85mm 中空旋转平台套装（DC24V、绝对值闭环、I/O 直控）

定位：日本原装直供，绝对值机械编码器 + 交叉滚子轴承 + DC24V 基础型闭环驱动，即插即用，无需编程，适合精密中空旋转与简单 I/O 控制场景。

关键优势（日本原装・即插即用）

✅ 绝对值闭环（免电池）

  • 断电保位、上电免回零、无丢步；开机即定位，无需回零传感器

  • 实时位置反馈，失步自动补偿（闭环控制）

✅ 大口径中空（φ30mm）

  • 中心穿线 / 过轴，布线简洁、设备紧凑；适合旋转工作台、光学平台

✅ 高刚性 + 高精度

  • 交叉滚子轴承，抗倾覆力矩强（40N・m）；重复定位 ±0.01°、背隙极小

✅ 极简控制（I/O 直控）

  • 无需编程、无需脉冲；IN1 = 正转、IN2 = 反转、IN3 = 停止；OUT1 = 到位、OUT2 = 报警

✅ 迷你体积 + 高性价比

  • 驱动器 30×70×105mm，嵌入式设备首选；价格低于 KD/KX 型

典型应用

  • 自动化：多工位旋转台、分度盘、旋转工作台

  • 光学：光学旋转平台、相机旋转支架

  • 电子：PCB 旋转检测、线束旋转连接

  • 医疗：精密旋转定位、自动化手术辅助

规格

传动装置：DGM85R-AZAK

搭载电动机αSTEP AZ系列
电动机方向电动机垂直方向
电缆线的出线方向向下
电动机部形状标准型
旋转平台支撑轴承种类交叉滚子轴承
电磁制动无
反复定位精度±15 arcsec (±0.004°)
空转2 arcmin (0.033°)
角度传动精度4 arcmin (0.067°)
旋转平台部最小移动量0.01 deg/STEP
停止时保持转矩 通电时2.7 N·m
容许转矩4.5 N·m
最高转速1200 deg/s (200 r/min)
转动惯量J21120×10-7 kg·m2
减速比18
容许轴向负载500 N
容许惯性力矩40 N·m
旋转平台面偏差0.015 mm
旋转平台内（外）径偏差0.015 mm
旋转平台平行度0.030 mm
传动装置部 耐热等级130 (B) [UL/CSA 105(A) 认证]
传动装置部 保护等级IP40 ∗
传动装置部 重量1.1 kg
传动装置部的UL标志不是以传动装置品名，而是以电动机品名实施的。
∗ 保护等级 电动机部连接器为IP20。

[注意事项]
• 电动机部不能拆卸。

控制电路：AZD-K

驱动器型脉冲序列输入型
电源输入 电压DC24 V ※1 /DC48 V
电源输入 电压容许范围±5% ※1
电源输入 电流AZM14: 0.5 A，AZM15: 0.6 A，AZM24: 1.6 A，AZM26: 1.6 A
AZM46: 1.72 A (1.8 A)※2，AZM48: 2.2 A
AZM66: 3.55 A (3.8 A)※2，AZM69: 3.45 A (3.7 A)※2
DGM60: 1.6 A，DGR60: 1.6 A
DGM85: 1.72 A (1.8 A)※2，DGR85: 1.72 A，DGB85: 1.72 A
DGM130: 3.55 A (3.8 A)※2，DGR130: 3.55 A，DGB130: 3.55 A
DR20: 0.4 A，DR28: 1.4 A，DRSM42: 1.72 A (1.8 A)※2，DRSM60: 2.45 A (2.7 A)※2
EH3: 0.5 A，EH4: 1.6 A，LM2: 3.55 A (3.8 A)※2，LM4: 3.55 A (3.8 A)※2
控制电路部 保护等级IP10
控制电路部 重量0.15 kg
※1 使用带电磁制动电动机时，使用本公司的电缆线将电动机与驱动器间延长20 m时为DC24 V±4%。
※2 ( ) 内是连接了带电磁制动电动机时的值。
