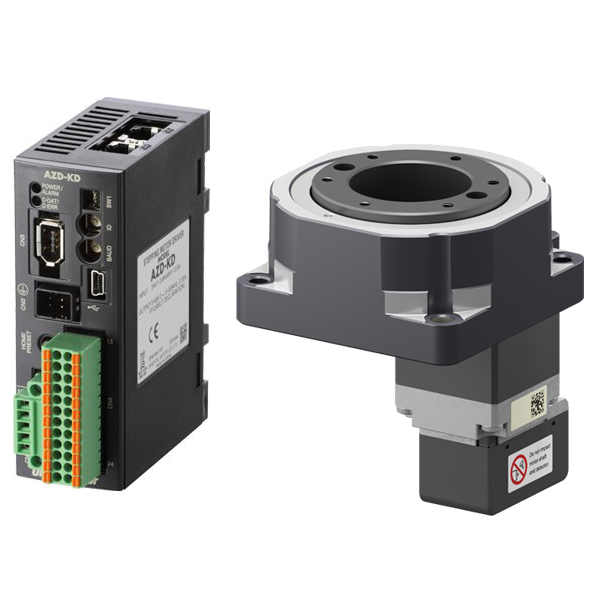

日本直供ORIENTAL MOTOR 东方马达  DGM85R-AZAC+AZD-CEP    中空旋转式传动装置

日本直供ORIENTAL MOTOR 东方马达  DGM85R-AZAC+AZD-CEP    中空旋转式传动装置

DGM85R‑AZAC+AZD‑CEP｜东方马达 DGⅡ 系列 85mm 中空旋转传动装置（日本直供原装）

核心定位：AC220V、机械绝对值编码器（无电池）、EtherNet/IP 总线、STO 安全，85mm 高刚性中空平台 + 专用总线驱动器，适配罗克韦尔（AB）PLC，主打精密重载旋转 + 工业以太网控制。

套装核心优势

  1. 无电池绝对值：断电保位、上电免回零，无需电池维护，可靠性高

  2. EtherNet/IP 总线：适配 AB PLC，支持多轴同步、远程参数配置、实时状态监控

  3. 高刚性 + 高精度：交叉滚子轴承 + 绝对值闭环，重复定位 ±15arcsec，适合精密分度

  4. 大口径中空：Ø33mm 贯穿孔，简化设备配线 / 配管设计。

  5. STO 安全保护：符合 SIL3/PL‑e，适配安全等级要求高的场景

典型应用场景

  • AB PLC 控制系统：自动化产线、光学检测、精密分度台

  • 重载旋转机构：大惯性负载（40N・m）连续运行 + 实时监控

  • 多轴同步：EtherNet/IP 总线控制，多轴精准同步定位

  • 设备集成：中空孔穿线 / 配管，简化机械设计，减少零部件数量。

规格

传动装置：DGM85R-AZAC



搭载电动机αSTEP AZ系列
电动机方向电动机垂直方向
电缆线的出线方向向下
电动机部形状标准型
旋转平台支撑轴承种类交叉滚子轴承
电磁制动无
反复定位精度±15 arcsec (±0.004°)
空转2 arcmin (0.033°)
角度传动精度4 arcmin (0.067°)
旋转平台部最小移动量0.01 deg/STEP
停止时保持转矩 通电时2.7 N·m
容许转矩4.5 N·m
最高转速1200 deg/s (200 r/min)
转动惯量J21120×10-7 kg·m2
减速比18
容许轴向负载500 N
容许惯性力矩40 N·m
旋转平台面偏差0.015 mm
旋转平台内（外）径偏差0.015 mm
旋转平台平行度0.030 mm
传动装置部 耐热等级130 (B) [UL/CSA 105(A) 认证]
传动装置部 保护等级IP40 ∗
传动装置部 重量1.1 kg
传动装置部的UL/CE标志不是以传动装置品名，而是以电动机品名实施的。
∗ 保护等级 电动机部连接器为IP20。

[注意事项]
• 电动机部不能拆卸。

控制电路：AZD-CEP


驱动器型EtherNet/IP
电源输入 电压单相/三相200–240 V
电源输入 电压容许范围-15–+6%
电源输入 频率50/60 Hz
电源输入 电流• 单相
AZM46: 1.7 A，AZM48: 1.6 A，AZM66: 2.3 A
AZM69: 3.3 A，AZM98: 3.3 A，AZM911: 3.9 A
DGM85: 1.7 A，DGR85: 1.7 A，DGB85: 1.7 A
DGM130: 2.3 A，DGR130: 2.3 A，DGB130: 2.3 A，DGM200: 3.9 A
LM2: 2.3 A，LM4: 2.3 A
・三相
AZM46: 1.0 A，AZM48: 1.0 A，AZM66: 1.4 A
AZM69: 2.0 A，AZM98: 2.0 A，AZM911: 2.3 A
DGM85: 1.0 A，DGR85: 1.0 A，DGB85: 1.0 A
DGM130: 1.4 A，DGR130: 1.4 A，DGB130: 1.4 A，DGM200: 2.3 A
LM2: 1.4 A，LM4: 1.4 A
控制电源DC24 V±5% 0.25 A (0.5 A) ※
控制电路部 保护等级IP10
控制电路部 重量0.68 kg
※ 使用带电磁制动电动机时，使用本公司的电缆线将电动机与驱动器间延长20 m时为DC24 V±4%。
( ) 内是连接了带电磁制动电动机时的值。 AZM46，DGM85，DGR85，DGB85时为0.33 A。
