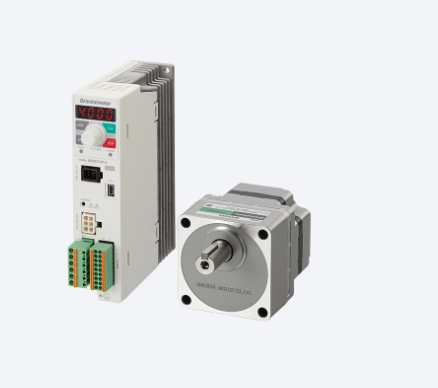

ORIENTAL MOTOR 东方马达   BLM5120HP-GFV+GFV5G100S+BLE2D120-C  无刷电动机套装

ORIENTAL MOTOR 东方马达   BLM5120HP-GFV+GFV5G100S+BLE2D120-C  无刷电动机套装

BLM5120HP‑GFV + GFV5G100S + BLE2D120‑C

东方马达 120W 无刷电机套装（低速大扭矩标配）是 BLE2 系列 120W 无刷系统 “黄金组合”：90mm 法兰电机 + 100:1 平行轴减速机 + 全闭环驱动器，主打低速大扭矩、稳速精度高、IP66 防护、长寿命免维护 ，120W 级最经典的低速大扭矩无刷套装：100:1 减速、30N・m 输出、IP66 防护、全闭环稳速，适合所有需要 “低速有劲、平稳可靠” 的自动化场景。

套装构成（三件套）

  1. BLM5120HP‑GFV｜无刷电机（齿轮轴型）

    • 额定：120W、3000rpm、0.38N・m

    • 法兰：90×90mm；防护：IP66（可冲洗）

    • 轴：齿轮轴，直连 GFV/GFS 减速机

GFV5G100S｜平行轴减速机

  • 减速比：100:1

  • 输出轴：φ18mm；额定扭矩：30N·m

  • 法兰：90mm；防护：IP54；寿命：10,000h+

BLE2D120‑C｜驱动器（控制电路）

  • 电源：AC200–240V 单相

  • 控制：全闭环（编码器反馈），稳速精度 ±0.2%

  • 功能：16 段速、模拟量 / 脉冲控制、PLC 直连

核心优势

  1. 小体积、超大扭矩90mm 法兰输出 30N・m，比同尺寸感应电机高 3～5 倍扭矩，设备更紧凑。
  2. 低速极稳、不抖动全闭环 + 编码器，0.8rpm 仍平稳，适合卷绕、张力控制、精密输送。
  3. IP66 防护、耐造电机全密封，防水溅、可冲洗、防尘防锈，恶劣工况长期稳定。
  4. 无刷长寿、免维护无电刷磨损，寿命 10,000 小时 +，几乎免维护，减少停机成本。
  5. 安装简单、适配强标准 φ18mm 输出轴，法兰直装；驱动器支持多种控制模式，对接 PLC 方便。

典型应用场景

  • 低速重载输送线（电子 / 食品 / 包装）

  • 卷绕 / 收放卷（张力控制）

  • 搅拌 / 混合设备（低速高扭矩）

  • 自动化升降 / 移栽（平稳启停）

  • 户外 / 潮湿 / 粉尘环境设备

规格

安装尺寸90 mm
额定输出120 W
输出轴/ 减速机型平行轴减速机GFV齿轮型
输出轴材质不锈钢
减速比100
旋转方向电动机的旋转方向为相反方向
电磁制动无
电动机型连接器型
电源输入 额定电压单相200–240 V/三相200–240 V
电源输入 电压容许范围-15–+10%
电源输入 额定频率50/60 Hz
电源输入 频率容许范围±5%
电源输入 额定输入电流单相: 1.7 A / 三相: 1.02 A
电源输入 最大输入电流单相: 4.8 A / 三相: 3.3 A
额定转矩（电动机轴）0.382 N·m
瞬时最大转矩（电动机轴）0.8 N·m
容许转矩30 N·m (0.8–20 r/min)
30 N·m (30 r/min)
24.7 N·m (40 r/min)
额定转速（电动机轴）3000 r/min
速度控制范围0.8–40 r/min ※1
容许转动惯量J12000×10-4 kg·m2
容许转动惯量J（进行瞬时停止或瞬时正反运行时）2500×10-4 kg·m2 ※2
转子转动惯量 J0.23×10-4 kg·m2
速度变化率（对负载）±0.2% (±0.5%) 以下: 条件 0–额定转矩、额定转速、额定电压、常温 ※3
速度变化率（对电压）±0.2% (±0.5%) 以下: 条件 额定电压–15–+10%、额定转速、无负载、常温 ※3
速度变化率（对温度）±0.2% (±0.5%) 以下: 条件 使用环境温度 0–+50°C、额定转速、无负载、额定电压 ※3
电动机部 重量1.1 kg
减速机部 重量1.3 kg
控制电路部 重量0.8 kg
※1 速度控制范围是电动机单体时的值除以减速比的值。
※2 也适用于通过数字设定将减速时间设定为不满0.1秒时。
※3 速度变化率 ( ) 中的值是模拟设定时的规格。
