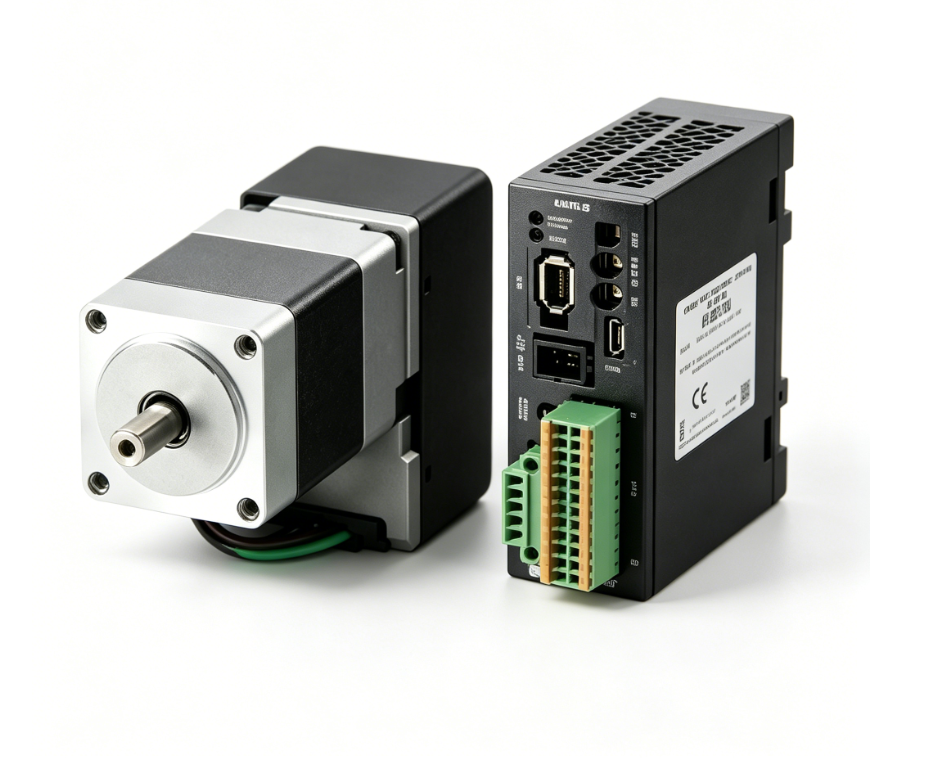

ORIENTAL MOTOR 东方马达     AZM14AK+AZD-K   绝对式编码器

ORIENTAL MOTOR 东方马达     AZM14AK+AZD-K   绝对式编码器

AZM14AK+AZD‑K（αSTEP 20mm 免电池绝对式闭环步进）

核心定位：20mm 法兰、DC24V、机械绝对式编码器、闭环步进电机 + 脉冲驱动器，开机免回零、断电位置不掉

型号与编码器要点

  • AZM14AK（电机）

    • 绝对式编码器：机械齿轮式，无电池，断电永久记忆位置

    • 法兰：20mm（0.79in），机身长 50mm

    • 转矩：0.02N·m（2.8oz‑in）

    • 编码器分辨率：16,000 脉冲 / 转（1000P/R×16 倍增）

    • 停止精度：±5arcmin（±0.083°）

    • 轴径：φ4mm 带平面；防护 IP40；重量≈0.16kg

  • AZD‑K（驱动器）

    • 电源：DC24V±10%

    • 控制：脉冲 + 方向（集电极 / 差分），适配传统上位

    • 闭环：实时位置反馈、无丢步、低发热、无需调增益

    • 细分：最高 256 细分；I/O：5 入 3 出；尺寸 70×45×22mm，重量≈0.12kg

绝对式编码器核心优势

  1. ✅ 无电池设计（机械绝对值）

    靠内部多组齿轮计数记录圈数，不用电池、不掉电、免维护。

  2. ✅ 断电位置不丢失

    重启无需回零，直接读取绝对坐标，省流程、提效率。

  3. ✅ 闭环 + 绝对式双重保障

    闭环防丢步，绝对值保原点，适合长期运行、频繁启停设备。

  4. ✅ 绝对圈数范围

    机械记录约 **±35 圈 **，覆盖多数小型设备行程。

典型应用

  • 小型自动化：点胶、螺丝机、微型移栽

  • 医疗 / 分析仪器：精密定位、样本平台

  • 半导体 / 电子设备：微小 XYθ 平台、检测工位

  • 多轴系统：XYZ + 旋转，免回零简化编程
