日本直供 ORIENTAL MOTOR 东方马达 AZM24AK-HS100+AZD-KX 闭环步进+免电池绝对编码器

产品目录

日本直供 ORIENTAL MOTOR 东方马达 AZM24AK-HS100+AZD-KX 闭环步进+免电池绝对编码器

日本直供 ORIENTAL MOTOR 东方马达 AZM24AK-HS100+AZD-KX 闭环步进+免电池绝对编码器

日本直供 ORIENTAL MOTOR 东方马达 AZM24AK-HS100+AZD-KX 闭环步进+免电池绝对编码器日本直供 ORIENTAL MOTOR 东方马达 AZM24AK-HS100+AZD-KX 闭环步进+免电池绝对编码器日本直供｜AZM24AK‑HS100＋AZD‑KX（αSTEP AZ 系列） 30mm 谐波减速闭环步进｜4.8N・m 大转矩…

产品详情

Product Detail

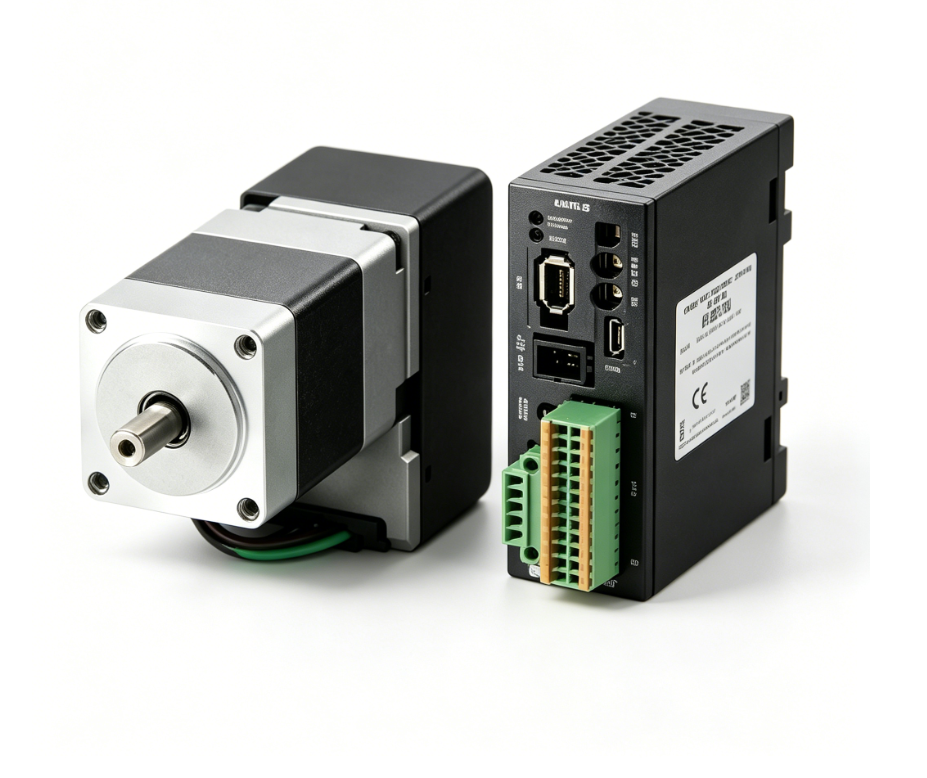

日本直供 ORIENTAL MOTOR 东方马达  AZM24AK-HS100+AZD-KX  闭环步进+免电池绝对编码器

日本直供 ORIENTAL MOTOR 东方马达  AZM24AK-HS100+AZD-KX  闭环步进+免电池绝对编码器

日本直供｜AZM24AK‑HS100＋AZD‑KX（αSTEP AZ 系列）  30mm 谐波减速闭环步进｜4.8N・m 大转矩｜0.0036° 超高分辨率｜免电池绝对编码器｜脉冲 + RS485 通信

核心定位

日本原装：28mm 电机＋谐波减速（i=100）＋RS485 闭环驱动；上电即读绝对位置、无需回零、闭环零丢步、实时通信监控；适合精密角度定位、多轴组网、需状态监控的中高端自动化。

AZM24AK‑HS100 电机（谐波减速 + 免电池绝对编码器）

■ 机械与性能

  • 法兰：30×30mm；总长 79mm；重量约 0.55kg

  • 减速比：100；瞬时最大转矩4.8N·m；连续转矩 2.4N・m

  • 输出分辨率：100,000P/R → 0.0036°/ 脉冲；停止精度 ±0.05arcmin

  • 速度范围：0–35r/min（输出轴）；防护 IP40

■ 编码器（核心优势）

  • ABZO 机械式绝对编码器（无电池），断电永久记忆位置

  • 多圈范围：±4.5 圈（输出轴），无需原点传感器、上电直接工作

  • 闭环控制：零丢步、低发热、低振动，比开环稳定可靠

AZD‑KX 驱动器（脉冲 + RS485 通信）

■ 控制模式（对比 AZD‑K/AZD‑KD）

  • AZD‑KX：脉冲（PULS/DIR）＋RS485（Modbus），无内置定位

  • AZD‑K：仅脉冲，无通信、无编程

  • AZD‑KD：脉冲＋RS485＋内置定位（64 点）

  • 优势：PLC 脉冲控制 + 实时通信监控（位置 / 速度 / 转矩 / 报警）；多轴组网（1 主站 31 从站）；成本适中

■ 电气与功能

  • 电源：DC24V±5%；尺寸 70×30×55mm；重量 0.15kg

  • 脉冲输入：线驱 1MHz / 开集 250kHz，适配主流 PLC

  • 监控：实时位置 / 速度 / 转矩读取、报警记录、失步检测

  • 保护：过流 / 过压 / 过热 / 失步 / 过载保护，运行安全

整套核心优势

  1. 免电池绝对式编码器：断电记忆、无需回零、省传感器与布线、免维护

  2. 闭环 + 谐波减速，高精度大转矩：4.8N・m、0.0036° 分辨率、±0.05arcmin 精度

  3. AZD‑KX 驱动，控制灵活：脉冲 + RS485，适配 PLC / 电脑 / 触摸屏，多轴组网，实时监控

  4. 紧凑型高集成：30mm 法兰、轻量化、IP40，适合小型精密设备

  5. 日本原装品质：100% 日本制造、UL/CE/RoHS 合规、交期稳定（5–10 工作日）

典型应用

  • 精密旋转台、光学调整架、分度盘、半导体设备

  • 电子设备：微小角度定位、精密调焦、检测工位

  • 自动化设备：低转速、大转矩、高精度、需通信监控

  • 需要 30mm 法兰、4.8N・m 转矩、0.0036° 分辨率、免回零、通信监控的精密运动场景

必配原装电缆（另购）

  • 型号：CC02BLH（标准）/ CC02LHS（长距离）

  • 长度：1m/2m/3m/5m；双屏蔽、耐油耐弯折、专用防错接头
