日本直供 ORIENTAL MOTOR 东方马达  AZM46MC+AZD-CED  闭环步进套装

日本直供 ORIENTAL MOTOR 东方马达  AZM46MC+AZD-CED  闭环步进套装

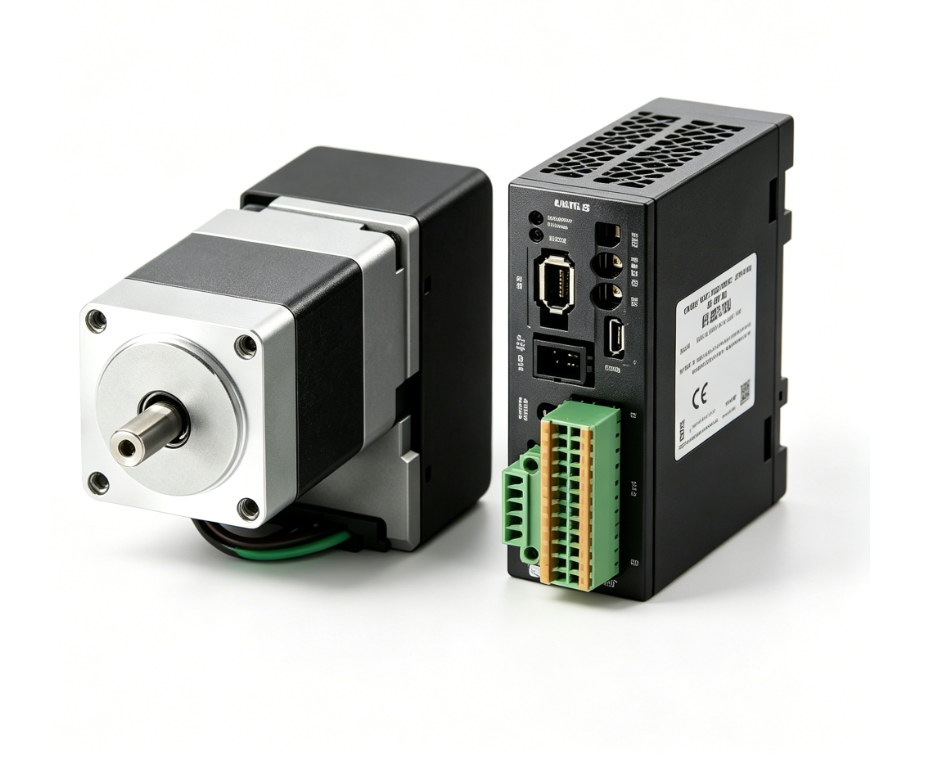

AZM46MC + AZD‑CED（东方马达 αSTEP 42mm 闭环步进套装・EtherCAT・带制动）

定位：42mm 法兰、AC200‑240V、免电池绝对编码器、EtherCAT 总线、电磁制动型，垂直轴 / 精密定位专用

型号含义

  • AZM46MC（电机）

    • AZM：AZ 系列闭环步进电机（αSTEP）

    • 46：42mm 法兰、AC200‑240V 规格

    • M：带电磁制动（失电自锁）

    • C：ABZO免电池绝对式编码器

AZD‑CED（驱动器）

  • AZD：AZ 系列驱动器

  • CE：EtherCAT 通信（CiA402 协议）

  • D：AC200‑240V 电压规格

核心参数（整套）

电机 AZM46MC

  • 法兰：42×42mm（NEMA17）

  • 保持转矩：0.30N·m

  • 编码器：ABZO 机械绝对式，无需电池、断电记忆 ±900 圈

  • 分辨率：1000P/R → 0.36°/ 脉冲

  • 停止精度：±0.067°（±4 角分）

  • 制动：DC24V 失电制动（垂直轴防坠落）

  • 机身长：101mm（含制动）

驱动器 AZD‑CED

  • 电源：单相 / 三相 AC200‑240V（工业市电直入）

  • 控制电源：DC24V±5%，0.25A（制动时 0.5A）

  • 通信：EtherCAT（双网口，支持菊花链）

  • 控制模式：位置 / 速度 / 转矩（闭环不失步）

  • 保护：过流、过压、过热、失步检测、STO 安全转矩关断

核心优势

  1. 免电池绝对编码：上电无需回零、免原点传感器，断电永久位置记忆，零维护

  2. EtherCAT 高速总线：实时性强（周期≤125μs），多轴同步精准，适配 PLC / 运动控制器

  3. 闭环≈伺服性能：αSTEP 闭环控制，低振动、低发热、高速稳定，停止精度接近伺服

  4. 带电磁制动（M 型）：垂直轴专用，断电自锁防坠落，适配升降 / 移栽 / 龙门轴

  5. 日本原装直供：CE/RoHS 认证，工业级品质，适配自动化、半导体、医疗、包装设备

典型应用场景

  • 垂直升降台、Z 轴模组、龙门架（带制动防坠落）

  • 精密定位平台、电子设备、半导体设备（EtherCAT 多轴组网）

  • 替代伺服：预算有限、追求高性价比闭环方案
