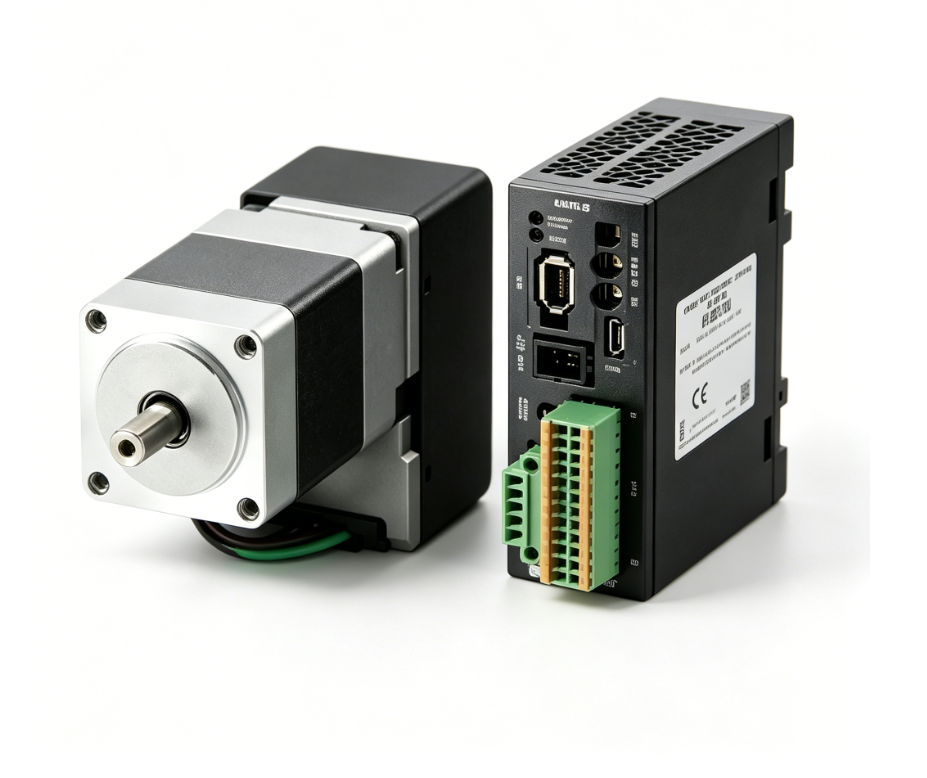

日本直供 ORIENTAL MOTOR 东方马达   AZM46MC+AZD-C｜αSTEP 闭环步进套装（42mm・带制动・AC220V）

定位：免电池绝对值闭环步进，介于开环步进与伺服之间，高性价比替代方案

 套装构成

  • 电机：AZM46MC（42mm 法兰、带电磁制动、AC 输入）

  • 驱动器：AZD-C（脉冲输入型、AC200-240V、基础款）

  • 标配 ABZO 免电池机械绝对值编码器（全系列标配）

核心规格（电机 AZM46MC）

  • 法兰尺寸：42×42mm（NEMA17）

  • 保持转矩：0.30N·m（42oz-in）

  • 编码器：ABZO 免电池机械绝对值，±900 圈多圈绝对记忆

  • 定位精度：±4 角分（±0.067°）

  • 制动：电磁制动（断电锁止，垂直轴专用）

  • 防护等级：IP66（安装面 / 接头除外）

  • 绝缘等级：130（B）

核心规格（驱动器 AZD-C）

  • 输入电源：主电源 AC200-240V（单相 / 三相）；控制电源 DC24V±5%，0.5A

  • 控制方式：脉冲 + 方向（标准 PLC 脉冲控制）

  • 脉冲频率：线性驱动 1MHz；开路集电极 250kHz

  • 保护功能：过流、过压、过热、失步检测、STO 安全转矩关断

  • 安装：标准 DIN 导轨，紧凑尺寸

  • 通信：无 RS-485 / 内置程序（基础款，性价比高）

 5 大核心优势

 日本原装直供，工业级品质
原装正品，CE/UL/RoHS 认证，低振动、低发热，长期运行稳定
 闭环不失步 + 免电池绝对编码
上电免回零、断电记忆 ±900 圈，无需原点传感器；杜绝开环步进丢步问题
 AC220V 直入，适配工业市电
单相 / 三相通用，国内 220V 场景即插即用，无需额外 DC 电源
 带电磁制动，垂直轴安全锁定
AZM46MC 自带断电制动，Z 轴 / 升降场景防下坠，无需外部制动单元
 脉冲控制简单，性价比之王
AZD-C 为纯脉冲型，适配所有 PLC；相比 AZD-CD（带通信 / 程序）成本更低

 典型应用

  • 精密定位平台、电子加工 / 检测设备

  • 垂直 Z 轴、升降模组（带制动首选）

  • 预算有限、需替代开环步进的自动化设备

  • 小型多轴产线、包装机械、医疗设备

 配套电缆（另购）

  • CC02BLH：电机动力 + 编码器线（1m/3m/5m）

  • CC02BR：制动控制线（1m/3m/5m）

 与 AZM46MC+AZD-CD 的区别

  • AZD-C：基础脉冲型 → 仅脉冲控制，无通信 / 程序，性价比高

  • AZD-CD：内置控制器型 → 脉冲 + RS-485+256 点程序，可独立运行、省 PLC
