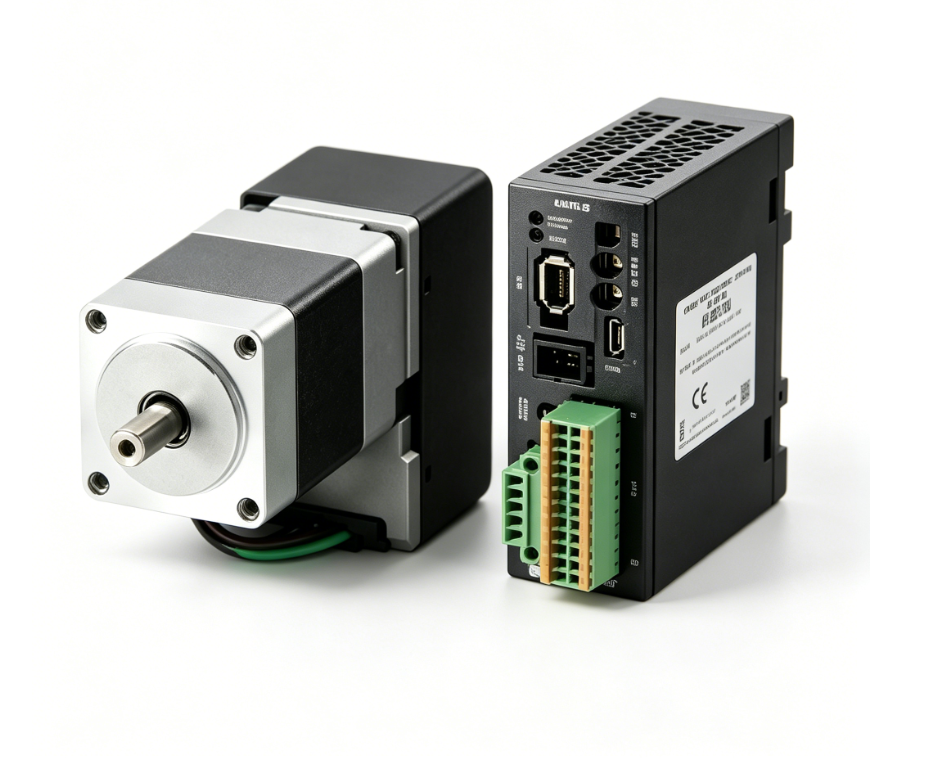

日本直供ORIENTAL MOTOR 东方马达   AZM46AC+AZD-CPN   闭环步进电机套装

日本直供ORIENTAL MOTOR 东方马达   AZM46AC+AZD-CPN   闭环步进电机套装

日本直供 ORIENTAL MOTOR    AZM46AC+AZD‑CPN｜αSTEP 42mm 闭环步进电机套装（PROFINET・绝对值・AC200V）

定位：东方马达 AZ 系列NEMA17（42mm） 闭环步进套装，免电池绝对值编码器 + PROFINET 总线 + AC200V 直供，主打工业以太网多轴、上电免回零、零丢步、高防护。

套装构成

  • 电机：AZM46AC（42mm 法兰，无刹车）

  • 驱动器：AZD‑CPN（AC200‑240V，PROFINET）

  • 不含：连接电缆（需另购，如 CC02BLH）、再生电阻（按需）

电机 AZM46AC 核心规格

 机械与电气

  • 法兰：42mm×42mm（NEMA17）

  • 保持转矩：0.3N·m（42oz‑in）

  • 额定电流：0.8A / 相

  • 步距角：1.8°；编码器 1000P/R → 闭环分辨率0.0018°

  • 轴径：φ5mm（带平面）；允许径向负载 35N、轴向 15N

  • 转子惯量：55×10⁻⁷ kg·m²

 绝对值编码器（ABZO）

  • 类型：免电池机械绝对值（多圈）

  • 记忆范围：±900 圈（断电永久保存）

  • 精度：静止角度误差 **±4 角分（±0.067°）**

  • 优势：上电无需回零、零丢步、无需原点传感器

  • 环境与防护

  • 防护等级：IP66（安装面 / 连接器除外）

  • 温度：0~+40℃（运行）；0~+55℃（保存）

  • 绝缘：B 级（130℃）；绝缘电阻≥100MΩ（500VDC）

驱动器 AZD‑CPN 核心规格

 电源

  • 主电源：单相 / 三相 AC200‑240V ±10%（50/60Hz）

  • 控制电源：DC24V ±5%，0.25A（带刹车 0.5A）

  • 适配电机：AZM46AC（1.7A）、AZM66AC（2.3A）

控制与通信（PROFINET）

  • 总线：PROFINET RT（Ver2.4），双网口（菊花链 / 环网）

  • 控制模式：位置 / 速度 / 转矩（总线或脉冲指令）

  • 脉冲输入：线驱动 1MHz / 开路集电极 250kHz

  • I/O：输入 6 点、输出 6 点（光耦隔离）

  • 协议：PROFINET IO，Vendor ID 0x33E

 保护与物理

  • 保护：过流、过压、过热、失步、编码器异常、STO 安全转矩关闭

  • 尺寸：45×90×22mm（宽 × 高 × 深）；重量 0.3kg；DIN 导轨安装

  • 防护：IP20；温度 0~+55℃

 5 大核心优势

 PROFINET 工业以太网
双网口支持菊花链 / 环网，多轴组网最多 31 台，实时通信、远程监控与参数修改。
 免电池绝对值闭环
机械编码器断电记忆 ±900 圈，上电免回零、零丢步，节省传感器与调试成本。
 AC200V 直接供电
宽电压输入，省去 DC 电源，接线简洁，适配工业电网，降低成本。
 IP66 高防护 + 低发热
电机 IP66 防尘防水，适配潮湿 / 多尘环境；闭环控制发热比开环低 30–50%，寿命更长。
 脉冲 + 总线双控
兼容传统脉冲与 PROFINET 总线，新旧系统无缝切换，灵活适配 PLC。

 典型应用

  • 电子 / 半导体设备：精密定位、多轴同步

  • 包装 / 印刷设备：高速定位、连续运行

  • 自动化产线：PROFINET 多轴组网、远程监控

  • 检测 / 测试设备：高精度角度控制、零丢步
