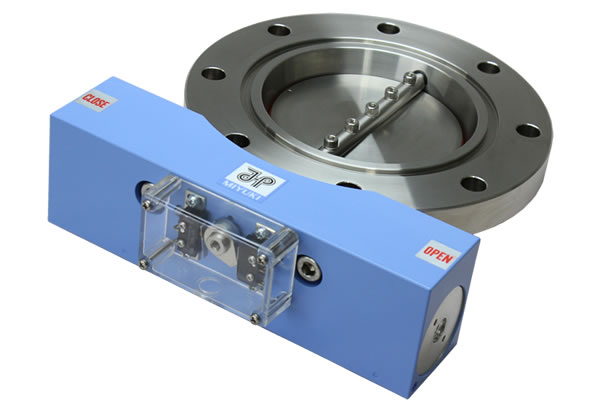

日本直供   MIYUKI美幸辉   B-J150   气动真空蝶阀

日本直供   MIYUKI美幸辉   B-J150   气动真空蝶阀

日本直供 MIYUKI 美幸辉 B‑J150（气动真空蝶阀）B‑J150（BH‑J150）为美幸辉（MIYUKI）BH 系列 150A/DN150 大口径气动真空蝶阀，主打超高流导、洁净低放气、两段排气、长寿命，日本原装、洁净室组装

核心参数（150A 标准规格）

  • 口径：150A（DN150），JIS 法兰；可选 KF150/ISO/CF

  • 压力范围：10⁻⁵ Pa ～ 10⁵ Pa（高真空～大气压）

  • 驱动：气动执行器（齿轮齿条），0.4～0.6 MPa 压缩空气

  • 开度模式：0°（全闭）→45°（中开 / 慢排）→90°（全开 / 快排）；两段开度标准配置

  • 阀体材质：SUS304 不锈钢（低颗粒、低放气、耐腐蚀）

  • 密封：标准 FKM 氟橡胶；可选 Kalrez 全氟醚（耐高温 / 耐腐蚀）

  • 泄漏率：

    • 阀内：≤1×10⁻⁹ Pa·m³/s

    • 轴封：≤1×10⁻¹⁰ Pa·m³/s

  • 温度：阀体 ≤150℃；执行器 ≤60℃

  • 重量：约 32kg

  • 开关时间：≤ 4 秒（全开 / 全闭）

  • 附件：标配微动开关（位置反馈）、开 / 关状态指示

关键特点（BH 气动蝶阀核心优势）

超薄超大流导：阀体极薄、通径大，流导极高、排气阻力最小，适配超大腔体 / 主抽管路。

两段排气一阀多用：45° 慢速预排气 + 90° 高速主排气，单阀双模式，节省阀门与空间。

高洁净低颗粒：无金属滑动摩擦，半导体 / 镀膜级洁净度，适配高洁净制程。

气垫缓冲长寿命：行程末端气垫减震，静音防冲击，启闭寿命达100 万次 +。

安装自由：无方向 / 姿势限制，任意角度安装，适配紧凑空间与复杂管路。

断气安全设计：可选弹簧复位（常闭 / 常开），断气自动切安全位，保护系统与腔体。

典型应用

  • 半导体：大型 PVD/CVD、扩散炉、刻蚀机大流量排气 / 主隔离阀

  • 真空镀膜：大型光学 / 金属膜生产线粗抽阀、制程主路开关阀

  • 工业真空：大型真空炉、烧结炉、脱气设备、浸渍槽主路通断阀

  • 科研真空：超大真空腔体、真空管道、测试系统高真空隔离与排气控制

与电动 BAR‑J150 区别

  • B‑J150（BH 气动）：大流量、快开关、性价比高 → 适合开关 / 大流量排气

  • BAR‑J150（电动）：精密调节、微开稳定、带刹车 → 适合压力微调 / 稳压

日本直供保障

  • 原装正品，日本工厂 + 洁净室组装，品质可控


    配套气动回路设计、电磁阀选型、真空系统计算技术支持
