日本直供 MIYUKI美幸辉 BR-J80 手动蝶阀

产品目录

日本直供 MIYUKI美幸辉 BR-J80 手动蝶阀

日本直供 MIYUKI美幸辉 BR-J80 手动蝶阀

日本直供 MIYUKI美幸辉 BR-J80 手动蝶阀 日本直供 MIYUKI美幸辉 BR-J80 手动蝶阀MIYUKI 美幸辉 BR‑J80（DN80）手动真空蝶阀（日本直供・中大口径洁净型）BR‑J80是日本 MIYUKI（美幸辉）原厂DN80 中大口径高真空手动蝶阀，BR 系列主力规格，主打超薄高导、洁…

产品详情

Product Detail

 日本直供   MIYUKI美幸辉   BR-J80   手动蝶阀

 日本直供   MIYUKI美幸辉   BR-J80   手动蝶阀

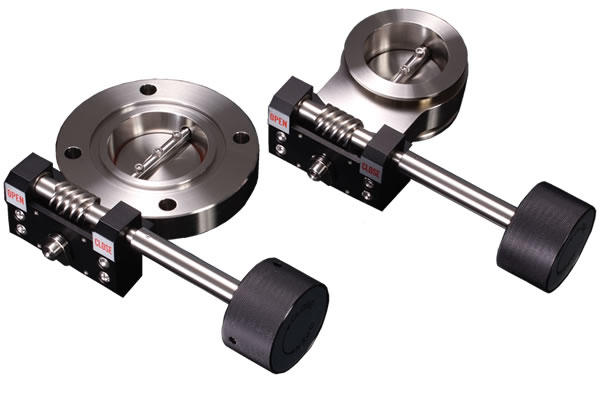

MIYUKI 美幸辉 BR‑J80（DN80）手动真空蝶阀（日本直供・中大口径洁净型）

BR‑J80是日本 MIYUKI（美幸辉）原厂DN80 中大口径高真空手动蝶阀，BR 系列主力规格，主打超薄高导、洁净低发尘、高真空密封、操作省力，广泛用于半导体、锂电、真空镀膜等高端真空 / 高纯管路系统

核心参数

  • 口径：80A / DN80（3 英寸）

  • 驱动：手动杠杆手柄（90° 旋转，带定位止动）

  • 压力范围：10⁻⁵ Pa ～ 10⁵ Pa（高真空～常压）

  • 泄漏量：内漏≤1×10⁻⁹ Pa·m³/s；轴封≤1×10⁻¹⁰ Pa·m³/s

  • 材质：阀体 / 蝶板 SUS304；密封 FKM 氟橡胶（耐温 150℃）

  • 法兰：JIS/ISO/KF (NW)/CF 可选

  • 组装：100 级洁净室组装、检测、包装

关键特点

超薄高导・抽速大：面间厚度极薄，真空流导优异，DN80 同级抽速领先，显著缩短系统抽气时间。

高真空密封・保压强：双重氟橡胶密封结构，长期高真空工况无泄漏，适配严苛保压与高纯隔离场景。

洁净低发尘・高纯适配：无金属滑动摩擦部件，低粒子、低挥发，满足半导体、锂电、制药等高洁净环境要求。

紧凑轻量・安装自由：体积小、重量轻，可任意角度安装，适配设备狭小空间布局。

操作省力・开关顺滑：手柄90° 旋转即可全开 / 全关，力矩小、无卡滞、静音运行，带定位防止误操作。

日本原装・可靠耐用：原厂精密制造，低维护、长寿命，全球高端真空产线长期验证，适配连续生产工况。

典型应用

  • 半导体：刻蚀、沉积、离子注入设备真空主隔离阀、前级泵隔离阀

  • 锂电：电极材料大型真空干燥 / 烧结炉、粉体真空输送系统

  • 真空镀膜：PVD/CVD 设备高真空腔隔离阀、辅助真空阀

  • 工业 / 科研：中试真空设备、大型真空腔体、高纯气体管路手动开关

系列BRBT
法兰式JIS・ISO・KF（西北）・CFJIS 和 KF（西北）
口径25A ~ 250A25A ~ 150A
泄漏量1×10-9 Pa·M3/s或更短
应用领域105~10-5 爸
气体接触材料SUS304
磁盘封印氟橡胶O型圈
轴密封氟橡胶O型圈
操作方法手动
（旋转手柄类型）		手动（
杠杆手柄类型）
选项1
选项2
带
角度显示和手锁的开关开关
开合开关

*也可以制造特殊规格。

*本规范可能因改进目的而无通知地更改。

* 只能选择选项1或2。
