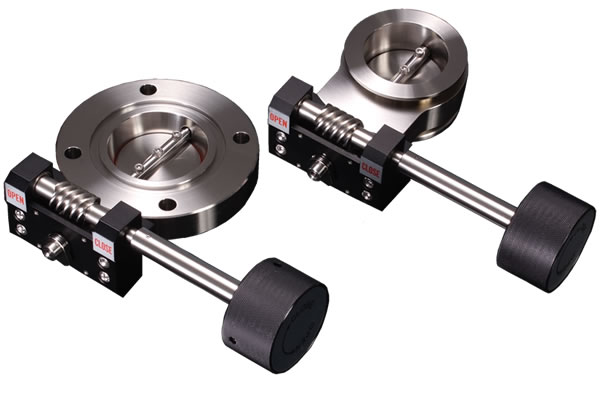

日本直供   MIYUKI美幸辉   BR-C100    手动真空蝶阀

日本直供   MIYUKI美幸辉   BR-C100    手动真空蝶阀

MIYUKI 美幸辉 BR‑C100（手动真空蝶阀，DN100/100A）BR‑C100 = 大口径旋转式手动真空蝶阀（100A/DN100），日本原装、超薄高流导、全法兰兼容。


BR 系列核心特点

  • 双级开度控制：0–45° 慢排防粉尘 / 压力冲击；90° 全开快排，单阀替代两路排气，省空间与成本。

  • 超薄高流导：阀体极薄、流导大，排气效率高，适配中大型真空系统。

  • 小气缸大推力 + 气垫缓冲：紧凑气缸、开启推力加倍；行程末端气垫缓冲，低冲击、长寿命。

  • 高真空零泄漏：全关泄漏量 ≤ 1×10⁻⁹ Pa·m³/s，轴封 ≤ 1×10⁻¹⁰ Pa·m³/s。

  • 任意安装 + 洁净制造：无方向限制；无尘室组装检测，适配半导体、锂电、医药等高洁净场景

BR‑C100 关键规格

  • 口径：100A（DN100，NW100/KF100，约 φ110）

  • 法兰标准：JIS、ISO、KF (NW)、CF（可定制）

  • 阀体材质：SUS304（气体接触部）

  • 密封件：氟橡胶 O 形圈（耐温耐腐蚀，可选全氟醚）

  • 工作真空：10⁵ ~ 10⁻⁵ Pa（低 / 高真空通用）

  • 工作气压：0.4–0.6 MPaG（标准工厂气源）

  • 驱动方式：齿轮齿条气动执行器（双级气缸）

  • 位置反馈：标配微动开关，45°/90° 双位置信号输出

  • 尺寸（约）：面间厚～50mm；法兰外径～155mm

典型应用

  • 半导体 / 面板：大型腔体隔离、真空主管通断。

  • 新能源：锂电真空烘箱、大型搅拌釜真空隔离。

  • 工业：真空炉、大型镀膜机、氦检系统主管路。

  • 科研：大型真空舱、实验室高真空管路。


日本直供说明

  • 原装进口：MIYUKI 日本工厂直发，正品保障、可提供原产地证明
