日本直供 MIYUKI美幸辉 G-J250 空气驱动门阀

产品目录

日本直供 MIYUKI美幸辉 G-J250 空气驱动门阀

日本直供 MIYUKI美幸辉 G-J250 空气驱动门阀

日本直供 MIYUKI美幸辉 G-J250 空气驱动门阀日本直供 MIYUKI美幸辉 G-J250 空气驱动门阀空气驱动门阀G系列执行器的位置设计巧妙，缩短了整体形状。它在抵抗背压的密封性能方面表现出色。空气驱动门阀G系列特色：尽管体积紧凑，气缸闭合时推力加倍（密封可靠…

产品详情

Product Detail

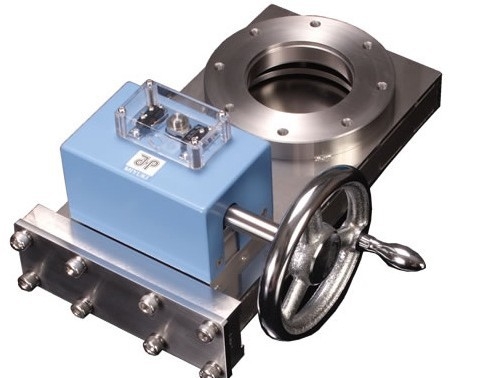

日本直供 MIYUKI美幸辉     G-J250    空气驱动门阀

日本直供 MIYUKI美幸辉     G-J250    空气驱动门阀


空气驱动门阀G系列执行器的位置设计巧妙，缩短了整体形状。它在抵抗背压的密封性能方面表现出色。

空气驱动门阀G系列特色：

尽管体积紧凑，气缸闭合时推力加倍（密封可靠），并在行程端提供空气缓冲（吸震）。

 阀体密封机构采用均匀间距的球压方式，在反压下具有极佳的可靠性。

不锈钢外壳通过真空吹风机对抛光板材制造，消除内部表面的死角，减少气体排放。

组装和检查在无尘室进行。

日本直供 MIYUKI 美幸辉 G‑J250 空气驱动门阀（气动真空闸阀 / JIS250A）原装正品・G 系列气动・JIS250 法兰・高真空・背压零泄漏・洁净室组装

型号解读

  • G：G 系列 空气驱动真空闸阀（门阀）

  • J：法兰标准 JIS B2290（日标）

  • 250：公称口径 250A / DN250

核心参数（原厂标准）

  • 驱动方式：空气驱动（气动），双作用

  • 阀体材质：SUS304 不锈钢（真空钎焊，内表面无死角）

  • 密封材质：氟橡胶 O 形圈（‑30℃～+150℃）

  • 工作真空：10⁵ ～ 10⁻⁶ Pa（高真空～大气压）

  • 泄漏率：

    • 壳体：≤1×10⁻¹¹ Pa·m³/s

    • 阀座：≤1×10⁻¹⁰ Pa·m³/s

  • 工作气压：0.4～0.6 MPaG

  • 法兰：JIS250（DN250），可选 ISO/CF/KF

  • 位置检测：标配微动开关（开 / 关信号）

  • 产地：日本 MIYUKI 美幸辉工厂原装

关键优势（G‑J250）

大口径强密封，背压零泄漏专利等间距球压式密封，大口径下仍能均匀顶紧密封圈；真空 / 大气反压工况零泄漏，远超普通闸阀。
小缸大推力 + 气垫缓冲，耐用低噪气缸体积小、关闭推力倍增，DN250 大口径密封依然可靠；行程末端气垫缓冲，无撞击、降噪防冲击，**50 万次 +** 寿命。
超薄紧凑，大口径也省空间执行器侧置优化，厚度比同口径进口阀薄 30%+；360° 自由安装（水平 / 垂直 / 倒装），适配大口径狭小管路。
高洁净低放气，适配高端制程阀体SUS304 真空钎焊 + 内表面抛光，无死角、低放气、低颗粒；洁净室组装 / 检测，适配半导体、镀膜、锂电等高洁净系统。
日本原装 + 稳定交期 + 原厂质保日本 MIYUKI 工厂原装正品，可提供原产地证明 / 出厂检测报告；常规交期4–5 周，定制密封6–7 周；12 个月原厂质保。

典型应用

半导体真空设备、真空镀膜机、大口径高真空主管路、科研实验室、制药 / 锂电无菌真空系统

地理位置

法兰式JIS・ISO・CF・KF（西北）
呼铃直径40A ~ 500A
泄漏
量（壳体）（
阀座）


1×10-11Pa·M3低于
1×10秒-10Pa·M3/s或更短

应用领域105~10-6爸
气体接触材料SUS304
轴密封氟橡胶O型圈
传动系统空气驱动
工作气压0.4~0.6 MPaG
开合指示器配备微动开关（用于开关，用于各位置检测）

*也可以制造特殊规格。

*本规范可能因改进目的而无通知地更改。
