日本直供  MIYUKI美幸辉     GH-C160   气动门阀

日本直供  MIYUKI美幸辉     GH-C160   气动门阀


气动门阀GH系列执行器的位置设计巧妙，缩短了整体形状。它在抵抗背压的密封性能方面表现出色。


气动门阀GH系列特色：

一个阀门用于主排气和流量调节。 它配备了一个副气缸，允许你自由调节气门开启角度。

尽管体积紧凑，气缸关闭时可实现双倍推力（密封可靠），并在行程端提供空气缓冲（吸震）。

 阀体密封机构采用均匀间距的球压方式，在反压下提供极佳的可靠性。

不锈钢外壳通过真空吹风机对抛光板材制成，消除内部死角并减少气体排放。

组装和检查在无尘室进行。

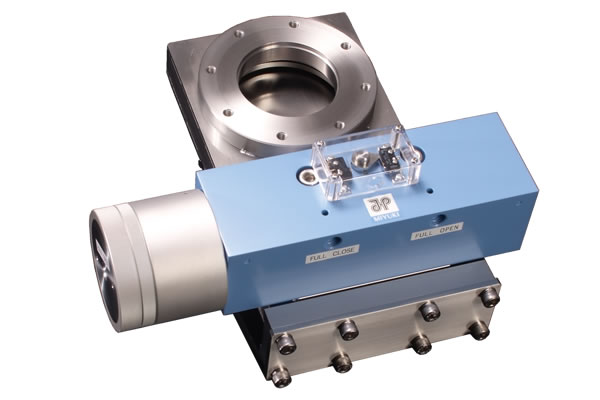

日本直供 MIYUKI 美幸辉 GH‑C160 气动门阀（真空闸阀）

GH‑C160是日本 MIYUKI（美幸辉）GH 系列、大口径、紧凑型、带开度可调的气动真空闸阀，口径DN160（160A）、CF 法兰（C=CF），空气驱动，主打短本体、大推力、0–100% 开度调节、耐背压、高洁净、超低泄漏，日本原厂原装进口。


核心特点

超短本体 + 大推力，紧凑高效

    • 执行器侧置优化，外形极短、占地小，适配狭窄管路。

    • 小气缸实现关闭推力加倍，锁闭力强；末端气垫缓冲，静音、减震、防冲击，延长寿命。

      可开度调节，主排气 + 流量调节双功能

    • 内置副气缸，可0–100% 任意设定阀门开度，兼顾主排气与精密流量调节，一阀多用。

      等间距球压密封，耐背压、零泄漏

    • 独特球压式密封机构，反向压力下仍保持均匀密封，抗背压能力极强，真空 / 轻微正压通用。

      高洁净低放气，真空制程专用

    • 不锈钢阀体真空钎焊 + 内表面无死角抛光，低放气、无残留。

    • 洁净室组装与检测，满足半导体、镀膜、医药、食品等高洁净环境。

      气动稳定、安装灵活、易维护

    • 空气驱动响应快，可远程 PLC 自动控制，适配自动化产线。

    • 任意方向安装，排气顺畅，适配复杂管路布局。

    • 密封件易更换，维护简单、综合成本低。


典型应用

  • 半导体 / 液晶：真空镀膜、刻蚀、离子注入、扩散炉

  • 科研 / 实验室：高真空系统、真空腔体、测试设备

  • 工业制程：医药、食品、电子、光伏等高洁净真空管路

  • 通用真空：真空炉、真空干燥、真空包装设备

法兰式JIS・ISO・CF
呼铃直径70A ~ 500A （毫米）
泄漏
量（壳体）（
阀座）


1×10-11Pa·M3低于
1×10秒-10Pa·M3/s或更短

应用领域105~10-6爸
气体接触材料SUS304
轴密封氟橡胶O型圈
传动系统空气驱动
工作气压0.4~0.6 MPaG
开合指示器配备微动开关（用于开关，用于各位置检测）

*也可以制造特殊规格。

*本规范可能因改进目的而无通知地更改。
