日本直供 MIYUKI美幸辉 AB-J25 真空L型阀门

L型阀门AB、AE、ABR、AER 系列你可以根据用途选择轴封类型（波纹箱密封、O型圈密封）。16A~50A可用于单作用和双作用模式。所有尺寸均可支持反压支持。

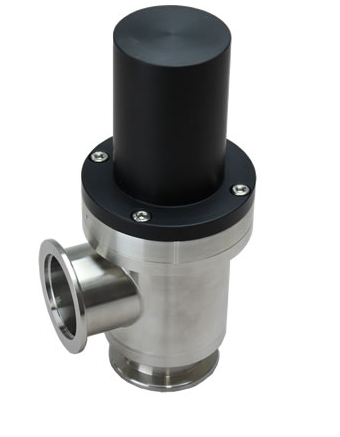

日本直供 MIYUKI 美幸辉 AB‑J25 真空 L 型阀门

型号：AB‑J25（25A 口径、JIS 法兰、气动金属波纹管密封 L 型角阀），高真空 / 高纯系统 90° 阀，适配日本工业标准配管，泄漏极低、可烘烤、长寿命。

关键特点（AB‑J25）

JIS 法兰连接：适配日本工业标准 B2290，日系设备 / 工厂配管首选，密封可靠、耐压更高。

金属波纹管密封：无磨损、极低放气、泄漏率 10⁻¹⁰，高纯 / 洁净 / 超高真空必备。

25A 大口径 + L 型设计：通导 14 L/s，节省安装空间，适配腔体侧面、拐角、狭窄管路。

全反压兼容：真空↔大气双向密封可靠，安全隔离与破空保护。

常闭安全型：断气自动关闭，保护真空腔体与精密设备。

全不锈钢 + 可烘烤：耐高温、低颗粒、易清洁，适配半导体 / 镀膜 / 科研高要求场景。

AB‑J25 vs AB‑N25（同口径法兰区别）

对比项	AB‑J25（JIS 法兰）	AB‑N25（NW/KF25 法兰）
法兰标准	JIS B2290（日系标准）	ISO‑KF/NW25（国际快拆）
连接方式	螺栓固定（密封更稳）	快拆卡箍（安装更快）
耐压性能	更高（适配正压 + 真空）	标准（真空为主）
适用场景	日系设备、工厂固定管路、高纯工艺	通用真空、快装系统、科研装置
重量	约 2.0 kg	约 1.8 kg

典型应用

日系真空设备：镀膜机、真空炉、半导体工艺腔（JIS 配管）
高纯 / 洁净系统：电子束焊接、溅射设备、超高真空束线
工业真空：热处理设备、大型腔体主路隔离、真空泵组分支
科研：高真空实验装置、质谱 / 真空计接口、精密真空系统

地理位置

产品名称	气动L型阀
操作方法	空气驱动
系列	AB	AE
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	单/双电兼容
气缸 80A~250A	多动
手柄	――――――
服役周期16A ~50A	5×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	0.4 ~ 0.6
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	选项
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

产品名称	手动L型阀门
操作方法	手动（旋转手柄）
系列	ABR	AER
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	――――――
气缸 80A~250A	――――――
手柄	铝合金
服役周期16A ~50A	5×105	1×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	――――――
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	――――――
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
