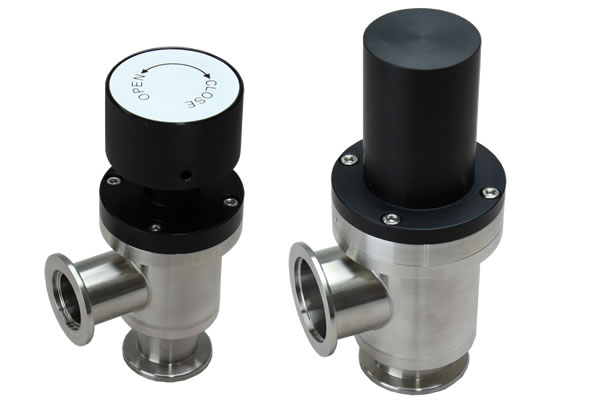

日本直供 MIYUKI美幸辉 AB-C40 真空L型阀门

L型阀门AB、AE、ABR、AER 系列你可以根据用途选择轴封类型（波纹箱密封、O型圈密封）。16A~50A可用于单作用和双作用模式。所有尺寸均可支持反压支持。

日本直供 MIYUKI 美幸辉 AB‑C40 真空 L 型阀门

AB‑C40：CF40 法兰、气动金属波纹管密封、L 型 90° 高真空角阀，面向超高真空（UHV）/ 高纯工艺，全金属密封、可烘烤、极低泄漏。

关键特点（AB‑C40）

CF40 超高真空法兰：刀口 + 铜垫密封，10⁻⁸ Pa 级 UHV 标配，耐高温、无橡胶放气。

全金属波纹管密封：无弹性体、极低放气、无颗粒，半导体 / 镀膜 / 科研高纯工艺首选。

大口径高电导：51 L/s，适合主路隔离、大腔体抽气、泵组大流量分支。

L 型紧凑设计：90° 转角，节省空间，适配腔体侧面、拐角、狭窄束线。

可高温烘烤（200℃）：全金属结构，在线除气，满足 UHV 洁净要求。

常闭安全型：断气自动关闭，保护 UHV 腔体与精密设备。

地理位置

产品名称	气动L型阀
操作方法	空气驱动
系列	AB	AE
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	单/双电兼容
气缸 80A~250A	多动
手柄	――――――
服役周期16A ~50A	5×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	0.4 ~ 0.6
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	选项
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

产品名称	手动L型阀门
操作方法	手动（旋转手柄）
系列	ABR	AER
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	――――――
气缸 80A~250A	――――――
手柄	铝合金
服役周期16A ~50A	5×105	1×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	――――――
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	――――――
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
