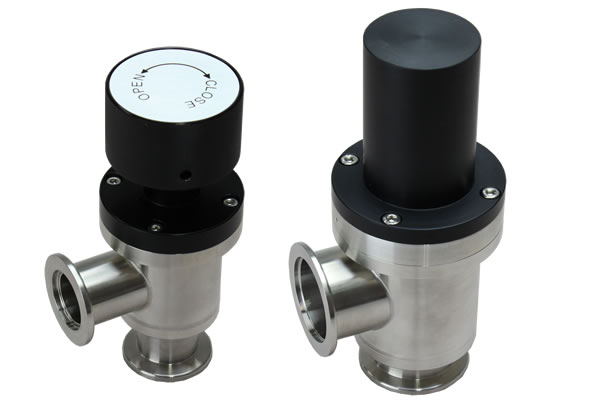

日本直供 MIYUKI美幸辉 AB-J40 真空L型阀门

日本直供 MIYUKI 美幸辉 AB‑J40 真空 L 型阀门

AB‑J40：JIS 40A（日标法兰）、金属波纹管轴封、L 型 90°超高真空角阀，主打日标配管、超高真空、可烘烤、高洁净，适配日系设备、半导体、镀膜、科研等高要求场景。

关键特点（AB‑J40）

JIS 40A 日标法兰：完全匹配日系真空设备配管标准，螺栓孔分布、密封面尺寸与 JIS B 2290 一致，替换原装阀无需改管路。

金属波纹管密封（UHV 级）：无橡胶 O 型圈、放气极低、泄漏极小、可 200℃烘烤，适配高纯、洁净、无油、超高真空工况。

L 型紧凑设计：90° 转角，节省安装空间，适配腔体侧面、拐角、狭窄管路。

全反压兼容：真空↔大气双向密封可靠，安全隔离与破空保护。

常闭安全型：断气自动关闭，保护真空腔体与设备。

全不锈钢阀体：低颗粒、易清洁，适配半导体、镀膜、科研、超高真空。

AB‑J40 vs AE‑J40（同口径 JIS 对比）

对比项	AB‑J40（波纹管密封）	AE‑J40（O 型圈密封）
轴封方式	316L 金属波纹管	FKM 氟橡胶 O 型圈
泄漏率	≤1×10⁻¹⁰ Pa·m³/s	≤1×10⁻⁸ Pa·m³/s
真空等级	超高真空（10⁻⁶ Pa）	高真空（10⁻⁵ Pa）
烘烤能力	≤200℃，可在线烘烤	≤150℃，不可高温烘烤
放气水平	极低（高纯 / UHV 首选）	中等
价格区间	中高端	经济型
适用场景	日系设备、高纯工艺、半导体、UHV、高温烘烤	日系设备、通用高真空、低成本、非烘烤

地理位置

产品名称	气动L型阀
操作方法	空气驱动
系列	AB	AE
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	单/双电兼容
气缸 80A~250A	多动
手柄	――――――
服役周期16A ~50A	5×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	0.4 ~ 0.6
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	选项
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

产品名称	手动L型阀门
操作方法	手动（旋转手柄）
系列	ABR	AER
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	――――――
气缸 80A~250A	――――――
手柄	铝合金
服役周期16A ~50A	5×105	1×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	――――――
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	――――――
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
