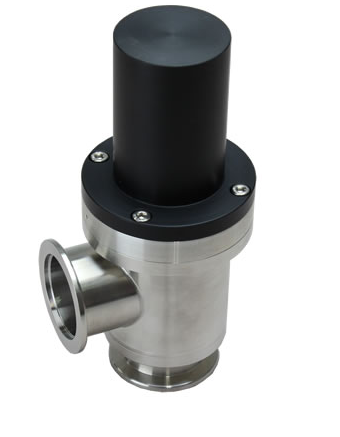

日本直供  MIYUKI美幸辉     AB-N50    真空L型阀门

日本直供  MIYUKI美幸辉     AB-N50    真空L型阀门

L型阀门AB、AE、ABR、AER 系列你可以根据用途选择轴封类型（波纹箱密封、O型圈密封）。16A~50A可用于单作用和双作用模式。所有尺寸均可支持反压支持。

日本直供 MIYUKI 美幸辉 AB‑N50 真空 L 型阀门

AB‑N50：KF/NW50 法兰、金属波纹管轴封、L 型 90°超高真空角阀，主打ISO‑KF 快装、超高真空、可烘烤、高洁净，适配科研、镀膜、半导体、泛用高真空 / 超高真空系统。

AB‑N50 vs AE‑N50（同口径 KF 对比）

对比项AB‑N50（波纹管密封） AE‑N50（O 型圈密封）
轴封方式316L 金属波纹管    FKM 氟橡胶 O 型圈
泄漏率≤1×10⁻¹⁰ Pa·m³/s≤1×10⁻⁸ Pa·m³/s
真空等级超高真空（10⁻⁶ Pa）高真空（10⁻⁵ Pa）
烘烤能力≤200℃，可在线烘烤≤150℃，不可高温烘烤
放气水平极低（高纯 / UHV 首选） 中等
价格区间中高端经济型
适用场景高纯工艺、半导体、UHV、高温烘烤、科研通用高真空、低成本、非烘烤、普通实验

关键特点（AB‑N50）

KF50 快装法兰：ISO‑KF 标准，卡箍 + O 型圈密封，拆装无需工具，适配绝大多数泛用真空设备与管路。

金属波纹管密封（UHV 级）：无橡胶、放气极低、泄漏极小、可 200℃烘烤，高纯、洁净、无油、超高真空工况首选。

L 型紧凑设计：90° 转角，节省安装空间，适配腔体侧面、拐角、狭窄管路。

全反压兼容：真空↔大气双向密封可靠，安全隔离与破空保护。

常闭安全型：断气自动关闭，保护真空腔体与设备。

全不锈钢阀体：低颗粒、易清洁，适配半导体、镀膜、科研、超高真空。

地理位置

产品名称气动L型阀
操作方法空气驱动
系列ABAE
口径16A~250A
法兰KF（西北）·JIS・CF
轴密封风箱O型圈
气缸
16A~50A		单/双电兼容
气缸
80A~250A		多动
手柄――――――
服役周期16A
~50A		5×105
服务周期
80A~250A		1×105
泄漏体积（Pa·m3/s）1×10-10 下图1×10-8 下图
使用区域（宾夕法尼亚州）105 ~ 10-6105 ~ 10-5
所需气压（MPa G）0.4 ~ 0.6
材料：主体SUS304
阀体填充氟橡胶O型圈
轴密封

SUS316L

焊接风箱

氟橡胶

O型圈
近接开关选项
耐热工作温度主机：150°C或以下（近接开关部分70°C或以下）
产品名称手动L型阀门
操作方法手动（旋转手柄）
系列ABRAER
口径16A~250A
法兰KF（西北）·JIS・CF
轴密封风箱O型圈
气缸
16A~50A		――――――
气缸
80A~250A		――――――
手柄铝合金
服役周期16A
~50A		5×1051×105
服务周期
80A~250A		1×105
泄漏体积（Pa·m3/s）1×10-10 下图1×10-8 下图
使用区域（宾夕法尼亚州）105 ~ 10-6105 ~ 10-5
所需气压（MPa G）――――――
材料：主体SUS304
阀体填充氟橡胶O型圈
轴密封

SUS316L

焊接风箱

氟橡胶

O型圈
近接开关――――――
耐热工作温度主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
