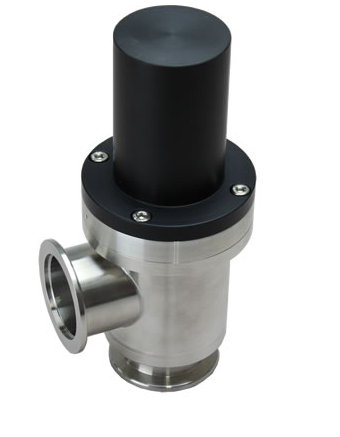

日本直供 MIYUKI美幸辉 AE-J250 真空L型阀门

型号释义

AE：阀杆FKM 氟橡胶 O 型圈动密封（经济型），无波纹管结构，配件便宜易维保
J：JIS250 日标固定法兰（JIS B2290 VG 法兰），日系真空设备原配管路标准
250：公称通径 DN250（250A）大口径 L 型阀

同口径 3 种法兰选型（DN250）

型号	法兰类型	适用场景
AE-J250	JIS250 日标法兰	日系进口热处理炉、烧结炉原装替换备件
AE-N250	KF250 快装法兰	通用镀膜机组、需要频繁拆装管路
AE-C250	CF250 刀口法兰	可烘烤超高真空实验室腔体

AE-J250 VS AB-J250 对比

型号	轴封结构	漏率	适用工况
AE-J250	FKM-O 圈动密封	≤1×10−8Pa⋅m3/s	工业热处理、锂电烧结、常规光学镀膜，性价比高、O 圈可单独更换
AB-J250	316L 全焊接波纹管密封	≤1×10−10Pa⋅m3/s	半导体、OLED 高纯洁净制程、严禁粉尘析出工况

产品优势

日标 JIS250 原配法兰：日企设备原位替换，不用改制法兰开孔

AE 经济款：维保成本低，O 型圈单独采购更换，整阀维修费用远低于波纹管 AB 款

原厂流道优化：大通导、抽气阻力小，大口径管路启闭响应稳定

应用行业

日系真空钎焊炉、锂电高温烧结炉、大型光学镀膜生产线、工业热处理真空设备、进口真空机组主路切断阀

地理位置

产品名称	气动L型阀
操作方法	空气驱动
系列	AB	AE
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	单/双电兼容
气缸 80A~250A	多动
手柄	――――――
服役周期16A ~50A	5×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	0.4 ~ 0.6
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	选项
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

产品名称	手动L型阀门
操作方法	手动（旋转手柄）
系列	ABR	AER
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	――――――
气缸 80A~250A	――――――
手柄	铝合金
服役周期16A ~50A	5×105	1×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	――――――
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	――――――
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
