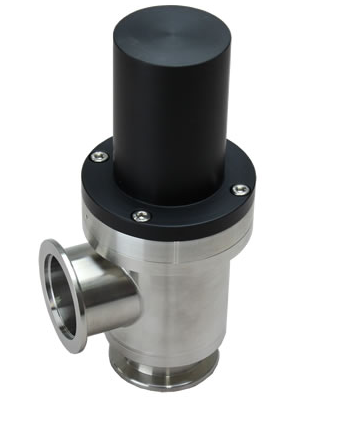

日本MIYUKI美幸辉   ABR-J80     真空L型阀门

日本MIYUKI美幸辉   ABR-J80     真空L型阀门

核心技术参数

  1. 驱动气源：0.4～0.6MPa 干燥洁净压缩空气，出厂可选常开 / 常闭气缸

  2. 阀体材质：SUS304 不锈钢，内腔电解镜面抛光、低放气、无尘车间装配

  3. 真空适用：常压～超高真空区间

  4. 泄漏指标：整机外漏≤1×10−10 Pa⋅m3/s（波纹管密闭零外漏）

  5. 通导速率：208L/s，双向耐反压，任意方向安装

  6. 耐温规格：阀体最高200℃全腔体高温烘烤除气；磁感应开关≤70℃（不能进烘箱）

  7. 使用寿命：启闭≥100 万次，波纹管免维护、无需定期更换轴封密封圈

同口径三法兰区分（ABR-×80）

型号法兰类型安装方式适配设备
ABR-J80JIS80 螺栓法兰8 颗螺栓锁紧日系原装镀膜机、真空炉、老款进口真空设备（原厂原配）
ABR-N80KF80 卡箍快拆卡箍 + 密封圈快速拆装国产通用真空管路、干式泵机组
ABR-C80CF80 超高真空刀口法兰金属无氧铜垫密封超高真空科研腔体、氦检系统

ABR-J80 (波纹管) VS AER-J80 (O 圈密封) 对比

型号轴封结构极限真空漏率烘烤能力
ABR-J80焊接金属波纹管10−7Pa1×10−10200℃可高温烘烤
AER-J80FKM 氟橡胶 O 型圈10−5Pa1×10−8最高 150℃，不可高温除气

ABR-J80（美幸辉 JIS 法兰波纹管 L 型真空阀）优势简介

美幸辉L型真空阀

1、密封性能优（核心优势）

全金属焊接波纹管阀杆密封，无 O 型动密封、零轴向外泄，整机漏率≤1×10−10Pa⋅m3/s，极限真空可达10−7Pa，长期保压稳定，远超普通橡胶密封 AER 系列。阀体可200℃整阀高温烘烤除气，无橡胶析出气体污染腔体，适配高纯洁净制程。

2、JIS 法兰适配日系设备

J80 为日式 JIS 螺栓法兰，原装对标日系镀膜机、真空炉、进口设备管路，法兰尺寸匹配原厂，替换原装阀无需改管路，安装兼容性强株式会社美幸輝。

3、洁净低放气、用料扎实

SUS304 阀体 + 内腔电解镜面抛光，无尘车间组装，油脂残留少、出气率低，半导体、PVD 镀膜、锂电高洁净产线专用。

4、气动耐用、自动化便捷

双作用原装日系气缸，内置缓冲，启闭冲击小、寿命≥100 万次，24h 连续生产稳定；可加装 NPN/PNP 位置反馈开关、DC24V 电磁阀，轻松对接 PLC 自控系统；双向承压，任意角度安装无限制。

5、通导效率高

L 型流线内腔、流阻小、抽气速率快，缩短腔体抽真空时间，提升设备稼动率。
