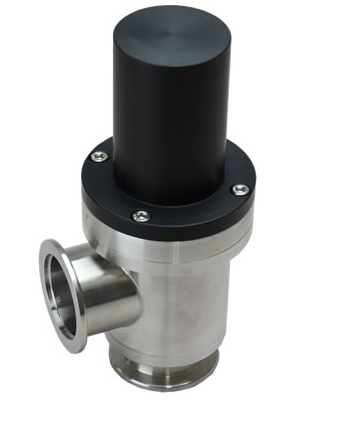

日本MIYUKI美幸辉 ABR-J100 真空L型阀门

日本MIYUKI美幸辉 ABR-J100 真空L型阀门

产品核心优势

全金属波纹管密封，洁净无挥发
阀杆金属波纹管隔离腔体与大气，无橡胶轴封析出污染，适配高纯工艺气体、高温烘烤腔体，半导体 / 精密镀膜优选。
JIS100 日式法兰，日系设备原配
JIS 日标螺栓法兰，适配日系真空炉、镀膜机、进口真空泵组原厂管路，改造不用改开孔尺寸。
大通流平滑内腔
L 型流线腔体、流阻小，抽气速度快，缩短腔体预抽时间，提升设备稼动率。
原装缓冲气缸 + 电控选配
气缸内置启闭缓冲，减震静音；可选 NPN/PNP 阀位反馈 + DC24V 电磁阀，直连 PLC 自动化控制。
耐反压密封性强
正负压双向密封可靠，可用于分子泵隔断阀、主抽阀、工艺气路切断阀。

同规格选型对照（J100 法兰）

型号	轴封结构	极限真空	最高烘烤温度	适用场景
ABR-J100	金属波纹管	10−7Pa	200℃	半导体腔体、氦检设备、高温 PVD 主阀、科研超高真空、锂电高真空制程
AER-J100	FKM 氟胶 O 圈动密封	10−5Pa	≤150℃	粗抽预抽管路、普通脱泡、中真空量产设备

适用行业

日系真空热处理炉、光学镀膜设备、半导体封装腔体、氦质谱检漏系统、真空烧结炉、进口真空泵机组配套。

地理位置

产品名称	气动L型阀
操作方法	空气驱动
系列	AB	AE
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	单/双电兼容
气缸 80A~250A	多动
手柄	――――――
服役周期16A ~50A	5×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	0.4 ~ 0.6
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	选项
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

产品名称	手动L型阀门
操作方法	手动（旋转手柄）
系列	ABR	AER
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	――――――
气缸 80A~250A	――――――
手柄	铝合金
服役周期16A ~50A	5×105	1×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	――――――
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	――――――
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
