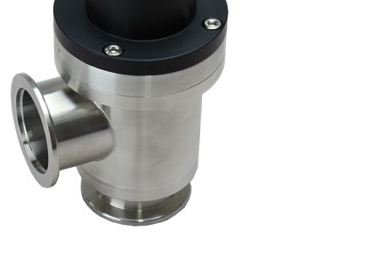

日本MIYUKI美幸辉 AER-N100 真空L型阀门

产品目录

日本MIYUKI美幸辉 AER-N100 真空L型阀门日本MIYUKI美幸辉 AER-N100 真空L型阀门产品亮点KF100 快装法兰卡箍式快拆结构，拆装便捷，国产 / 日系真空泵管路通用，改造管路不用改开孔尺寸。O 圈密封高性价比FKM 氟橡胶耐油耐水汽，造价低于波纹管款，适合常规中真空量产设…

日本MIYUKI美幸辉 AER-N100 真空L型阀门

产品亮点

KF100 快装法兰
卡箍式快拆结构，拆装便捷，国产 / 日系真空泵管路通用，改造管路不用改开孔尺寸。
O 圈密封高性价比
FKM 氟橡胶耐油耐水汽，造价低于波纹管款，适合常规中真空量产设备降本选型。
内置缓冲气缸
启闭自带缓冲减震，阀座冲击小、密封耐用；可选 DC24V 电磁阀 + NPN/PNP 阀位反馈，对接 PLC 自动化联锁。
L 型大流通腔体
流线内腔流阻小，预抽速度快，多用于粗抽阀、前置隔断阀。

同规格 ABR-N100（波纹管款）选型对比

型号	轴封结构	极限真空	漏率	烘烤温度	适用工况
AER-N100	FKM O 圈动密封	10−5Pa	1×10−8	≤150℃不可烘烤	干式泵预抽、真空脱泡、普通镀膜、中真空热处理、经济型真空机组
ABR-N100	全金属波纹管	10−7Pa	1×10−10	200℃可高温烘烤	半导体腔体、PVD 主阀、氦检设备、超高真空烧

地理位置

产品名称	气动L型阀
操作方法	空气驱动
系列	AB	AE
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	单/双电兼容
气缸 80A~250A	多动
手柄	――――――
服役周期16A ~50A	5×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	0.4 ~ 0.6
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	选项
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

产品名称	手动L型阀门
操作方法	手动（旋转手柄）
系列	ABR	AER
口径	16A~250A
法兰	KF（西北）·JIS・CF
轴密封	风箱	O型圈
气缸 16A~50A	――――――
气缸 80A~250A	――――――
手柄	铝合金
服役周期16A ~50A	5×105	1×105
服务周期 80A~250A	1×105
泄漏体积（Pa·m3/s）	1×10-10 下图	1×10-8 下图
使用区域（宾夕法尼亚州）	105 ~ 10-6	105 ~ 10-5
所需气压（MPa G）	――――――
材料：主体	SUS304
阀体填充	氟橡胶O型圈
轴密封	SUS316L 焊接风箱	氟橡胶 O型圈
近接开关	――――――
耐热工作温度	主机：150°C或以下（近接开关部分70°C或以下）

* 对于空气切换电磁阀，单作用时使用3孔接口，双作用时使用4通或5通口。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
