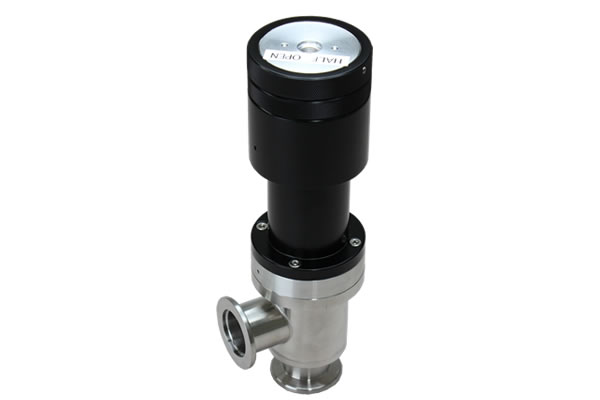

日本MIYUKI美幸辉 A EH-N16  真空L型阀门

日本MIYUKI美幸辉 A EH-N16  真空L型阀门

 L型阀门AEH系列气门本体可任意停在任意位置以实现缓慢排气。

核心优势

三段式开度独有：气缸自带限位，可停在中间开度，实现慢速微调破空、腔体缓泄压，避免大气压冲击腔体、溅射粉尘，是 AEH 最大卖点。

NW16 (KF16) 标准快拆法兰：通用国标 KF 管路，卡箍拆装免打孔，替换便捷。

O 圈经济型结构：无波纹管，维保成本低，仅 FKM 密封圈为易损件，更换简单。

小型紧凑型：体积小巧，适配小腔体、真空泵旁支破空、旁路微调。

FKM 耐腐密封：耐水汽、微量油品，适配干式泵、旋片泵前端管路。

AEH-N16 VS AER-N16 选型区分

型号档位功能用法
AEH-N16全关 / 半开 / 全开三档破空调压、缓慢泄压、真空微调旁路
AER-N16只有全开全关两档普通管路通断、粗抽切断

适用场景

小型镀膜机腔体破空阀、实验室真空腔体缓泄压、旋片泵 / 干泵旁路微调、检漏仪前置隔断、微型真空炉泄压阀。

地理位置

产品名称气动L型阀
操作方法空气驱动
类型AEH
法兰NW16~NW50
气缸全闭塞、中闭和全开塞功能
开导率（L/s）：16A4
开导率（L/s）：25A14
开导率（L/s）：40A51
开导率（L/s）：50A73
泄漏体积（Pa·m3/s）1×10-8 下图
使用区域（宾夕法尼亚州）105 ~ 10-5
所需气压（MPa G）0.4 ~ 0.6
生命周期5×105
材料：主体SUS304
阀体填充氟橡胶O型圈
轴密封氟橡胶O型圈
耐热工作温度主单元：150°C或以下

* 关于电磁阀的选择，请参阅电磁阀气管连接的示例。

* 我们也可以制造除表中列出的特殊规格（标准法兰、直径、耐压等）。

*本规范可能因改进目的而无通知地更改。
