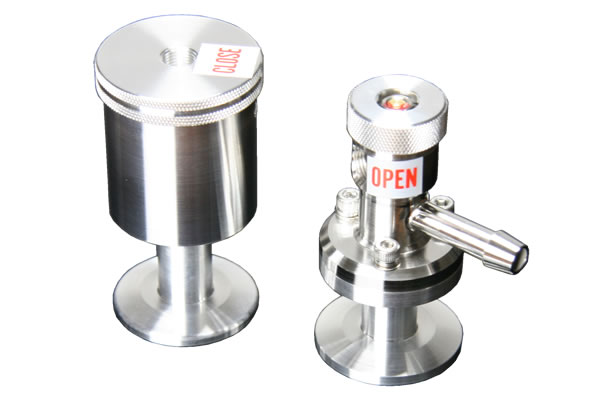

日本MIYUKI美幸辉  空气驱动通风排气阀  IV-N25

日本MIYUKI美幸辉  空气驱动通风排气阀  IV-N25

空气驱动通风阀IV - IP系列这是一个气体引入阀，用于将真空容器恢复到大气压。

MIYUKI 美幸辉 IV-N25 气动通风放空阀（KF25/NW25 L 型常开破空阀）

型号释义

IV = 常开式气动破空通风阀；N=KF (NW) 快装法兰；25=NW25/DN25 法兰接口定位：腔体微量缓破空、真空泵停机防返油专用进气阀，内置 Φ4 限流小孔，匀速缓慢进气

产品核心优势

  1. 内置限流小孔缓破空：区别大口径直通放气，缓慢进气，避免工件被气流冲坏、腔体负压骤变；

  2. 油泵机组标配：真空泵停机断气源→IV 自动开阀，泵体通大气、腔体保真空，防止旋片泵油倒灌真空腔；

  3. 气源联锁控制：配合主控电磁阀，和真空泵启停联动，自动化破空。

IV-N25（常开）VS IP-N25（常闭）选型

型号常态工况
IV-N25无气源常开（自动破空）油泵配套、停机自动泄压保腔体真空
IP-N25无气源常闭（隔绝大气）需要通电通气才破空、精密腔体定点进气
应用场景
镀膜机腔体缓破空、真空脱泡罐、实验室真空腔体、旋片式真空泵入口配套、锂电小型除气设备。

地理位置

产品名称空气驱动排气阀
类型IV-P15IV-N25
直径（毫米）Φ4
阀门功能普通公开组
操作方法气驱弹簧回流
所需气压（MPa G）0.4 ~ 0.6
泄漏体积（Pa·m3/s）1×10-8 下图
使用区域（宾夕法尼亚州）105 ~ 10-5
连接方法对于Φ15规范端口NW25 用于
产品名称空气驱动排气阀
类型IP-F38IP-N25
直径（毫米）Φ4
阀门功能正常闭合
操作方法气驱弹簧回流
所需气压（MPa G）0.4 ~ 0.6
泄漏体积（Pa·m3/s）1×10-8 下图
使用区域（宾夕法尼亚州）105 ~ 10-5
连接方法Φ38NW25 用于

*本规范可能因改进目的而无通知地更改。
