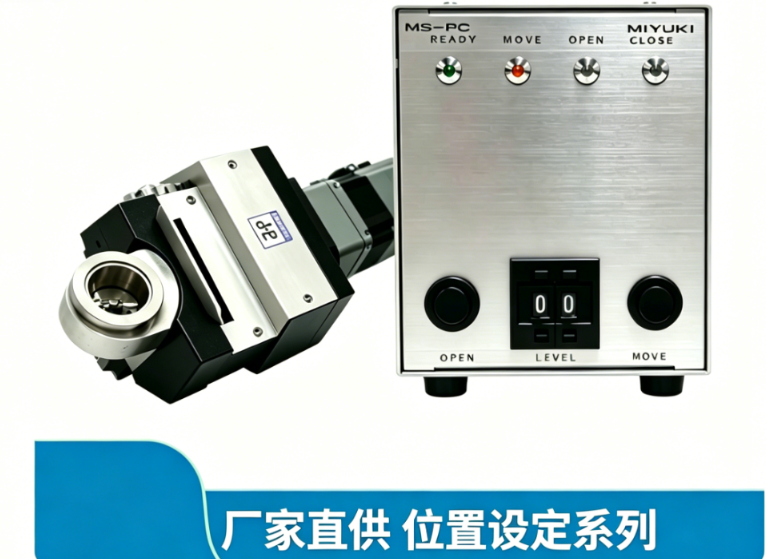

日本MIYUKI美幸辉 成套数字定点电动真空蝶阀 BAZ-N100 +MS-PC

日本MIYUKI美幸辉 成套数字定点电动真空蝶阀 BAZ-N100 +MS-PC

产品结构优势

伺服电机直驱无减速齿轮，零回程间隙，大通径小开度进气流量线性稳定，设定档位后机械自锁，阀位无漂移，量产工艺重复性高；

KF100 大口径卡箍快装结构，管路拆装快捷；阀体内部无外露摩擦部件、低发尘构造，无尘洁净车间可用；

断电电磁抱闸锁止当前阀位，停机自锁防腔体极速泄压，保护大型镀膜卷材、锂电工件；阀体无安装方向限制，卧式 / 立式 / 斜向均可安装，运行启闭噪音极低；

内置绝对值原点记忆传感器，断电重启自动归零校准，无需人工反复标定开度。

主流应用场景（DN100 大通径适配大型腔体）

宽幅卷绕光学 / ITO 导电膜镀膜机：KF100 大通径主破空阀，分段阶梯缓破真空，避免大腔体瞬间进气造成膜层针孔、起皮报废；

大容量锂电中试量产真空脱泡、电芯注液大型腔体：分级梯度泄压，防止电解液喷溅损耗、电芯不良；

大型工业真空钎焊炉、整线氦检设备、等离子清洗大腔体：大流量工艺载气精准配比、腔体稳压控压；

高校科研大容积真空试验舱、化工负压中试设备：多档位升压工艺调试。

同规格选型区分

成套型号控制形式配套电控适用工况
BAZ-N100+MS-PC00~99 数字档位定点MS-PCKF 快装、固定分段进气、量产标准化工艺
BAR-N100+MS-VP0~10V 模拟连续无级调压MS-VP闭环动态稳压、实时连续微调腔体压力

开启规范控制器MS-PC通过定位打开规格控制器 从完全闭合到完全开启至100度的击穿，支持高层系统的输入输出操作，并在停电时通过电磁制动保持位置

概述

■ 这是一个开启控制系统，将MS-PC控制器与蝶阀BAZ系列或门阀GAZ系列结合在一起。

■ 气门开口均匀分布为100个部件，贯穿传动轴的工作范围内。

■ 可以通过面板开关手动操作，更高级别系统也可以实现自动操作。

■ 该阀门既可用于可变导导，也可用于全闭合排气管。

地理位置

控制器型号MS-PC
适用的开口规范阀门类型巴兹加兹
面板显示4个LED灯（准备/移动/开/关闭）
面板操作电平设置开关（00~99），移动按钮，打开按钮
外部输入输出开门度规范（bit1， 2， 4， 8， 16， 32， 64， 128）， MOVE， OPEN
外部输入输出输入/输出准备，移动，打开，关闭
输入电源电压：DC24V±5% 功耗：*95W
参数重写*1数据设置软件 MEXE02（东方马达）
尺寸（W×D×H）110毫米×130毫米×141毫米
质量1公斤
配件支架
有线电视（单独出售）*2

电机电缆
编码线

电磁制动电缆

※1：在执行高级自动驾驶时所必需。 请从东方汽车有限公司*下载MEXE02。

※2请选择3米、5米、7米、10米、15米或20米的电缆长度。
